Kobling av tenningslås fra Biltema

[jostein_4]

Har vel lest det som er å lese om kobling av starter og tenningslås men får det ikke til å virke. Fikk forklart fra han som jobbet på butikken at

B+ til batteriet

ST til starter

IG til inslaget

men kobles det slik slår inslaget inn når tenningen blir slått på.

[Dinamo]

I so fall so bør han som jobber i butikken få sparken

B+ til batteriet stemmer

St til startinnslaget

Ig skal til tenning (Ignition) dvs. strøm til coil og instrumenter.



Magne

[jostein_4]

Takk for svaret. Da kobler eg ladelyset til IG er det riktig.

[Dinamo]

[Kaptein Skalle]

Jeg holder på med samme greia til en Mariner 60. Spørsmålet mitt er: hvor går minuskabelen hen ?



Mvh Erik Andrè

[hegra]

Hvis det er minus til nøkkel du tenker  på, så tenker du feil. Da lager du kortslutning. Det er kun + som går inn og ut fra nøkkel.

[Kaptein Skalle]

Tusen takk for svar hegra.  Det er 3 poler på nøkkelen. Kabelen fra motor har de gamle ledningene ca 80 modell. Den hvite er den som slår inn på starteren. Så den skal da kobles på "S". Skal da ikke minuskabelen (sort) brukes til noe ? Eller må jeg koble den på minus på batteriet ? Det er altså B (batteri) S (start) og ig. Kjøpte den på biltema i dag.



Mvh Erik Andrè

[janet]

tror ikke du skal ha minus inn på tenningslåsen din, bare positiv der



batteri inn

tenning på ut

starter



[Kaptein Skalle]

Ok, jeg prøver i morgen. Takk for svar janet !

[hegra]

Jeg kjenner ikke motoren og aner ikke hvor mange ledninger den har. Husker du ikke selv hvor de var tilkoblet? Hvis ikke så må du fortelle oss hvor mange det er, hvilke farger de har og litt om tykkelse. Ikke glem og regne med de to tykke som skal rett på batteriet. Har du boka til motoren står det som regel der hvor de ulike ledningene skal og et bilde eller to hjelper også. Hadde du ladelys og instrumenter før eller var det kun start ?

[Kaptein Skalle]

janet skrev 13 minutter siden:

tror ikke du skal ha minus inn på tenningslåsen din, bare positiv der



batteri inn

tenning på ut

starter





her ser du ledningene. Men hvit står ikke her. Mener det er starten. Ikke gul.

http://www.maxrules.com/fixmercwiringcodes.html

[Kaptein Skalle]

hegra skrev 5 minutter siden:

Jeg kjenner ikke motoren og aner ikke hvor mange ledninger den har. Husker du ikke selv hvor de var tilkoblet? Hvis ikke så må du fortelle oss hvor mange det er, hvilke farger de har og litt om tykkelse. Ikke glem og regne med de to tykke som skal rett på batteriet. Har du boka til motoren står det som regel der hvor de ulike ledningene skal og et bilde eller to hjelper også. Hadde du ladelys og instrumenter før eller var det kun start ?

janet skrev 15 minutter siden:

tror ikke du skal ha minus inn på tenningslåsen din, bare positiv der



batteri inn

tenning på ut

starter





her ser du ledningene. Men hvit står ikke her. Mener det er starten. Ikke gul.

http://www.maxrules.com/fixmercwiringcodes.html

[Kaptein Skalle]

Har koblet de to tykke til batteriet ja Janet !

[hegra]

Joda, men hva står det øverst over tabellen? Er redd din er for gammel til og bruke den tabellen og du har vel neppe alle de heller.

[Kaptein Skalle]

hegra skrev 1 minutt siden:

Joda, men hva står det øverst over tabellen? Er redd din er for gammel til og bruke den tabellen og du har vel neppe alle de heller.



Hegra og Janet. Jeg har manualen, en plass. Mener det ikke står der da. Men  skal finne den .

[hegra]

Du sier du har koblet de to tykke til batteriet. Hvor mange har du igjen da som kommer fra motor og hvilke farger har de ?

[Kaptein Skalle]

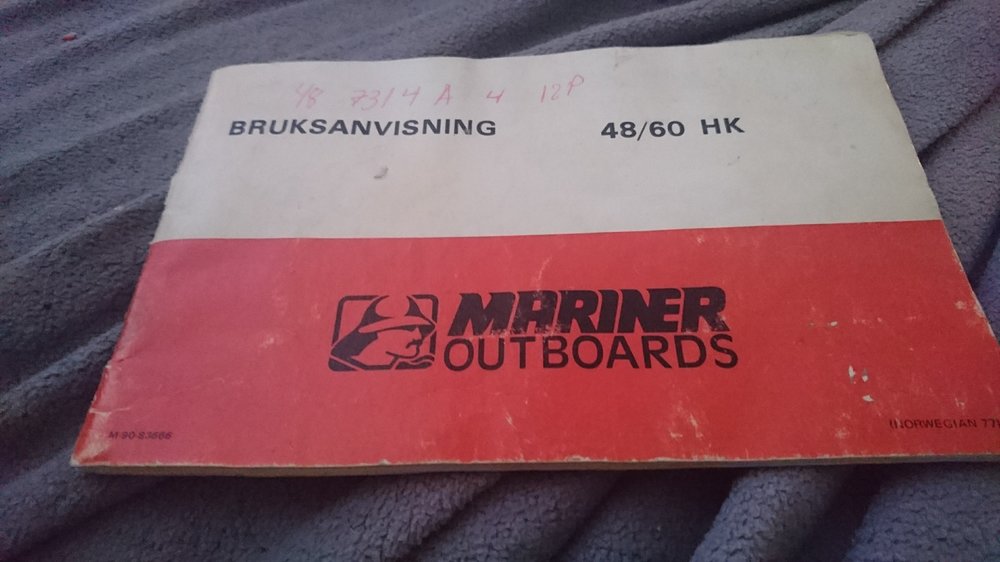

fant boka, men det står ingenting der, jeg hadde tidligere yamaha tenningslås som  var lik. Den ble ødelagt ved tyveri. Den hadde de samme ledningene.

[Kaptein Skalle]

hegra skrev 5 minutter siden:

Du sier du har koblet de to tykke til batteriet. Hvor mange har du igjen da som kommer fra motor og hvilke farger har de ?



hvit, gul, blå, sort, rød, brun... så jeg kan huske.



her er tenningsåsen.



http://www.biltema.no/no/Bil---MC/Bil-tilbehor/Bilelektrisk/Strombryter/Tenningslas-2000031414/

[hegra]

Det er ikke tenningslåsen som er problemet. Det er hva de ulike ledningene som kommer fra motoren er. Til det trengs et koblingsskjema som stemmer overens med din motor og det har ikke jeg. Mulig noen med tilsvarende motor kan hjelpe deg eller du på se inne i motor hvor de ulike ledningene ender. Først da kan vi vite hvor de skal kobles på nøkkel.

[Kaptein Skalle]

hegra skrev for 14 timer siden:

Det er ikke tenningslåsen som er problemet. Det er hva de ulike ledningene som kommer fra motoren er. Til det trengs et koblingsskjema som stemmer overens med din motor og det har ikke jeg. Mulig noen med tilsvarende motor kan hjelpe deg eller du på se inne i motor hvor de ulike ledningene ender. Først da kan vi vite hvor de skal kobles på nøkkel.



Endte opp med ett skjema her. Mener det skal være rett. Så nå gjenstår d bare å koble. Noen innvendinger på hva som skal hvor hen?



https://forums.iboats.com/forum/engine-repair-and-maintenance/mercury-mariner-outboards/450582-controller-wire-colors-8-pin-plug-pin-usage

[joelle]

Låner denne tråden litt.
Gjorde bommerten å kjøpe et tenningslås fra Maritim.
Dette er noe skikkelig dritt med underdimensjonerte kabler og jag ska nå bytte ut det hele med ett fra Biltema.

På biltema sitt så er det som det står tre koblinger.

B+
ST

IG



hvis jeg her tar utgangspunkt i at alt er koblet riktig i tenningslåset fra maritim så tenker jeg følgende:

B+ til batteriet stemmer= Rød

St til startinnslaget=Gul Rød

Ig skal til tenning (Ignition) dvs. strøm til coil og instrumenter. = Lilla / Ladelys



På maritim sin utgave så er det jord i låsen men ikke i biltema sitt. Kan jeg her legge jord rett til felles skinna?

Videre så har jeg oljetrykk buzzer, regner med at denne går på IG den og?



Takker for hjelp og innspill
