Trekking av nye kabler fra dynamo til Bosch startbryter

[Roger og Olina]

Hei folkens.

Har en liten utfordring her.. Holder på å "rydde" i alt av kabler fra styreposisjon til batteri/motor. Dvs, jag har kort og godt røkka ut alt. Det var en salig blanding av dimensjoner og kruspersille..

Derfor tok jeg også å laget nytt innstrumentpanel, så dette blir jo flott *host*



Men har som sagt en utfordring ved kobling av ladelampe/tenningslås.. Jeg har fått med meg det at D+ skal til tenningslåsen og videre til ladelampe. Men der stopper det litt.

For tenningslåsen har 5 tilkoblinger. Disse er som følger:

(Som jeg fant på en Dansk nettside)



15= + ut fra tenningslås

17= Glødestartkontakt, start

19= Glødestartkontakt, tent

30= Strøm fra startbatteri

50a= Til starter (startreele)



Så hvor i svarte skal jeg koble D+ fra Dynamo?  I min verden kan det ikke være 15, for det er da konstant strøm ut fra tenningslås. Så her vil jeg jo bruke til innstrumentpanel.

17 og 19 er gløding og 30 / 50a kan jeg ikke se hva skal ha noe med ladelampe å gjøre...  Så her trenger jeg råd fra de lærde.

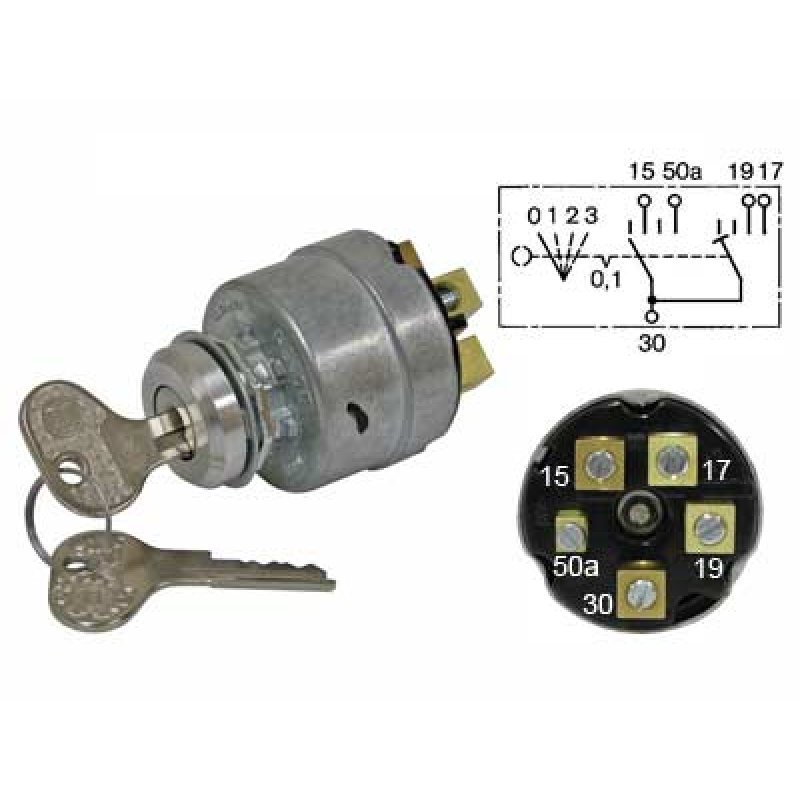

Legger ved bilde av tenningslåsen..

[hegra]

Joda, ladelys skal fra 15 og til lys, fra lys og videre til D +.

[pipe]

D+ skal til 15 på tenningslås via kontrollampe.
Kan du legge ut delenummer på tenningslåsen?
Skal ha meg en slik Bosch tenningslås selv da jeg ikke vil sette inn en billig tenningslås i fra  BT som veier 10g

Redigert 6.April.2019 av pipe
Var på fest i sammen med Joerg i natt (see edit history)

[Joerg Becker]

redigert her: Som Hegra skrev, 15, ladelampe, D+.

God morgen alle sammen, ser jo ut som om vi var på samme fest?


Jørg







Redigert 6.April.2019 av Joerg Becker (see edit history)

[Roger og Olina]

pipe skrev for 7 timer siden:

D+ skal til 15 på tenningslås via kontrollampe.
Kan du legge ut delenummer på tenningslåsen?
Skal ha meg en slik Bosch tenningslås selv da jeg ikke vil sette inn en billig tenningslås i fra  BT som veier 10g



Jepp pipe.. Rimligste jeg fant, var på Økonomideler.. https://www.okonomi-deler.no/bryter-tenning-start



[Roger og Olina]

Joerg Becker skrev for 7 timer siden:

redigert her: Som Hegra skrev, 15, ladelampe, D+.

God morgen alle sammen, ser jo ut som om vi var på samme fest?


Jørg









Hei og takk for sist.. Har ikke fått montert Dynamoladeren ennå, men håper i morgen. Må bare få kontroll på noen kabler først :-)

[Joerg Becker]

Roger og Olina skrev for 5 timer siden:



Hei og takk for sist.. Har ikke fått montert Dynamoladeren ennå, men håper i morgen. Må bare få kontroll på noen kabler først :-)

Ha gøy, dere.


Jørg
