Raynet/Seatalk oppkobling mot NEMA ais, samt VHF

[Hedwig]

Sliter litt med å koble opp en eldre Raymarine 54E VHF og en NASA AIS Engine som bruker NEMA til en a-series Raymarine plotter.



Når det gjelder nema har jeg en haug av ledninger og en seatalk som har to ledninger. Tenker at dette må kunne kobles sammen, men skjønner ikke helt hvordan. Noen som vet hvilke ledninger som evt skal kobles til?







På radioen ser det ut som den bruker en annen kontakt enn seatalk NG, noen som vet hvilken overgang vi må benytte?







Takk for all hjelp så langt. Vi har kjøpt båt og det er uendelig med ting å sette seg inn i, når alt er ordnet tror jeg vi skal skrive en ordentlig "dette har vi lært" tråd :)

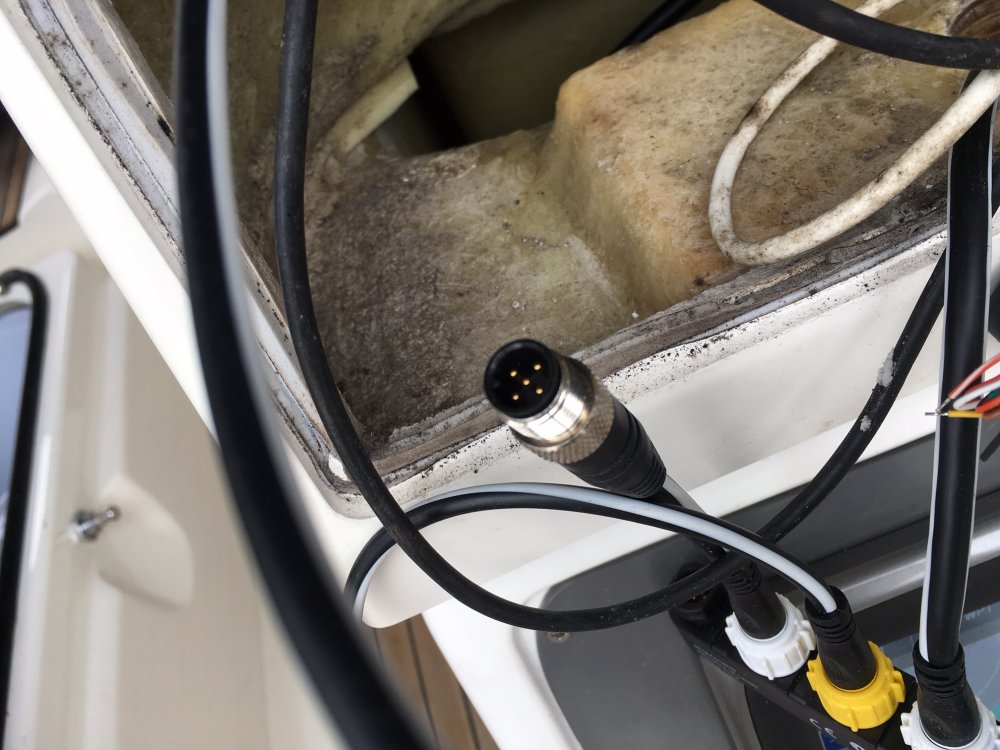

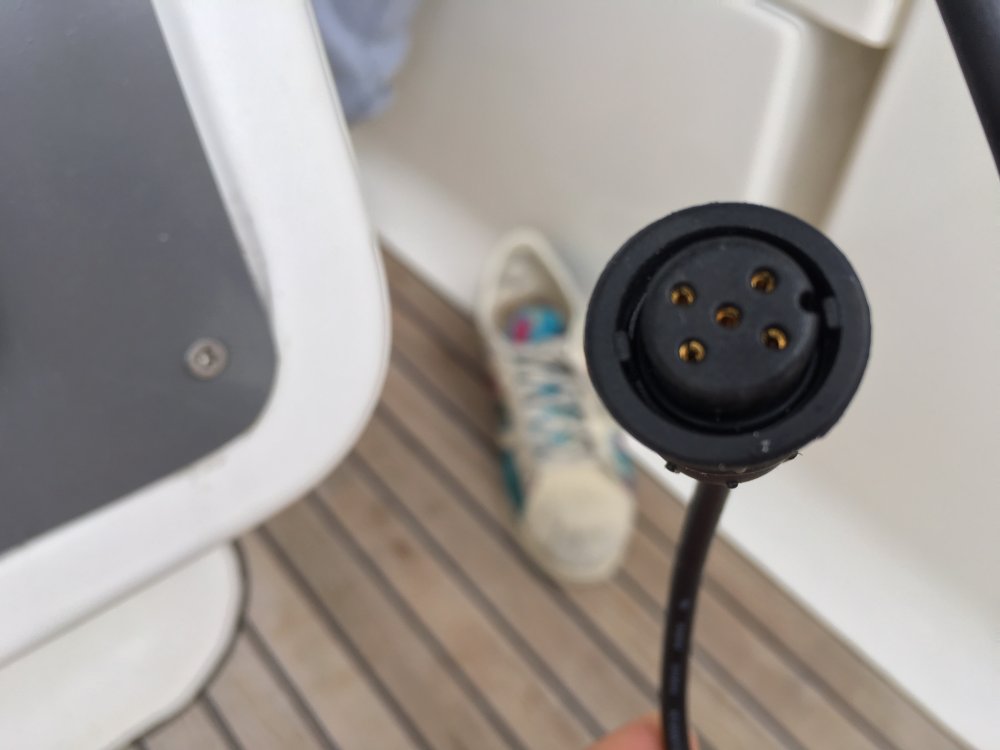

PS: Kan noen identifisere disse som er avbildet nedenfor?



[176-671]

Hei.



Det er ikke alt som kan kobles sammen, sånn helt uten videre.



SeaTalkng er en NMEA2000-implementasjon som du ikke kan koble sammen med NMEA0183 uten å gå via en converter.



Det er meget mulig at din aSeries-plotter har NMEA0183-inngang/utgang(er), sjekk i manualen (side 43):

https://m.box.com/shared_item/https%3A%2F%2Fraymarine.box.com%2Fs%2F8o1sxspkhvf8ev7smk40/view/30603262973

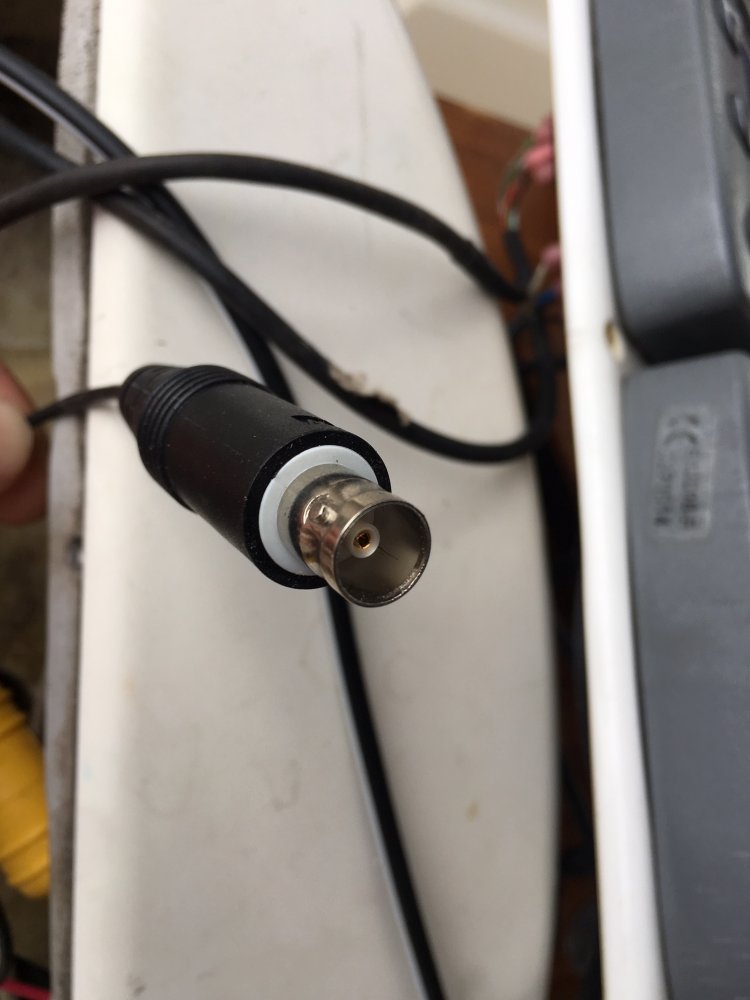

Pluggene du spør om, ser ut til å være analog video ut fra plotter samt SeaTalkng.



Lykke til.

[176-671]

Raymarine 54E VHF støtter kun NMEA0183. "Overganger er for pyser" når det gjelder NMEA0183. Her er det enklest med "splitt og hersk". Side 7 i manualen for VHF'n forteller hvilke farger som er hva:



https://m.box.com/shared_item/https%3A%2F%2Fraymarine.box.com%2Fs%2F55w633qmoxe4h6v5nwgx/view/3273097377



Ditto i manualen for plotteren. Dette er kosearbeid med en kald en i venstrehånda og manualen(e) i høyrehånda. ;)
