Koble quick btq 110 baugtruster

[Tamtama]

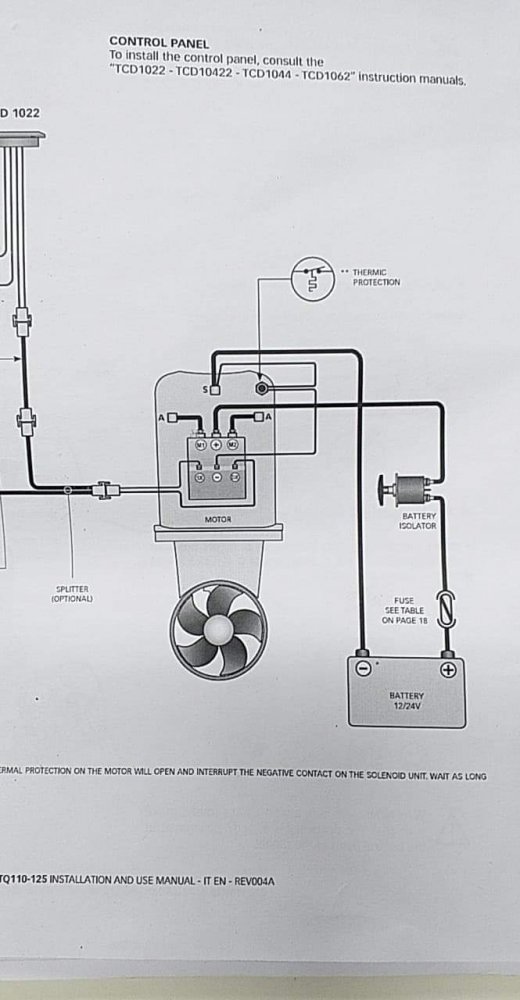

Heisann,  blir ikke klok på hvordan, kablene fra batteri, skal kobles. Har  en tegning som fulgte  med, men skjønner den ikke helt. Det er en quick  btq 110.

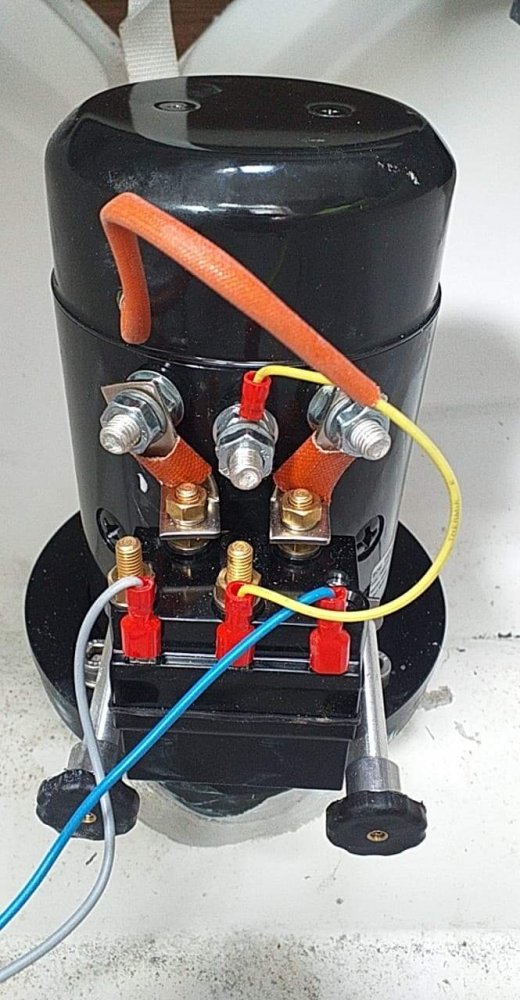

Legger ved bilder..

[Grand Banks jr]

Minus på batteriet skal koples rett på minus (svart) på thruster.



Pluss på batteriet skal koples i en sikringsholder, deretter til en kraftig strømbryter (bruk vanlig hovedstrømbryter) og deretter rett til pluss (rødt) på thruster.



Det er måten. Men jeg ser ikke helt hva som er hva på thrusteren. Er det noen merker som angir minus eller "ground" og pluss?

Redigert 30.Juni.2019 av Grand Banks jr (see edit history)

[Faxen]

Kabler på batteriet må være tykke. Det går mye strøm.

Den gule ledningen, som står på den mitre tykke skruen skal vekk.

[Tøffel]

Minus på batteriet kobles på den øverste bolten, der den gule ledningen er. Den gule ledningen skal ikke vekk, dette er minus til styrestrøm og via en termobryter.



Pluss skal kobles på bolten rett under minus.



Det er sikkert gravert inn i plasten hvis du ser nøye etter.

[Tøffel]

Husk selvfølgelig riktig dimensjonering av kabel og vern iht brukerhåndbok.

[Tamtama]

Takk, Takk for respons,

har ca 3 meter  50mm2 kabler med sikring som fulgte med settet. Det skulle holde iflølge brukerhåndboka.

[Tamtama]

Har koblet slik tøffel sa, og det ble suksess :-)
