OMC tenningslås uten merking

[vinterbro]

Har en omc kontrolboks der låsen er tatt ut og tanken er å ha tenninga på dashbordet.

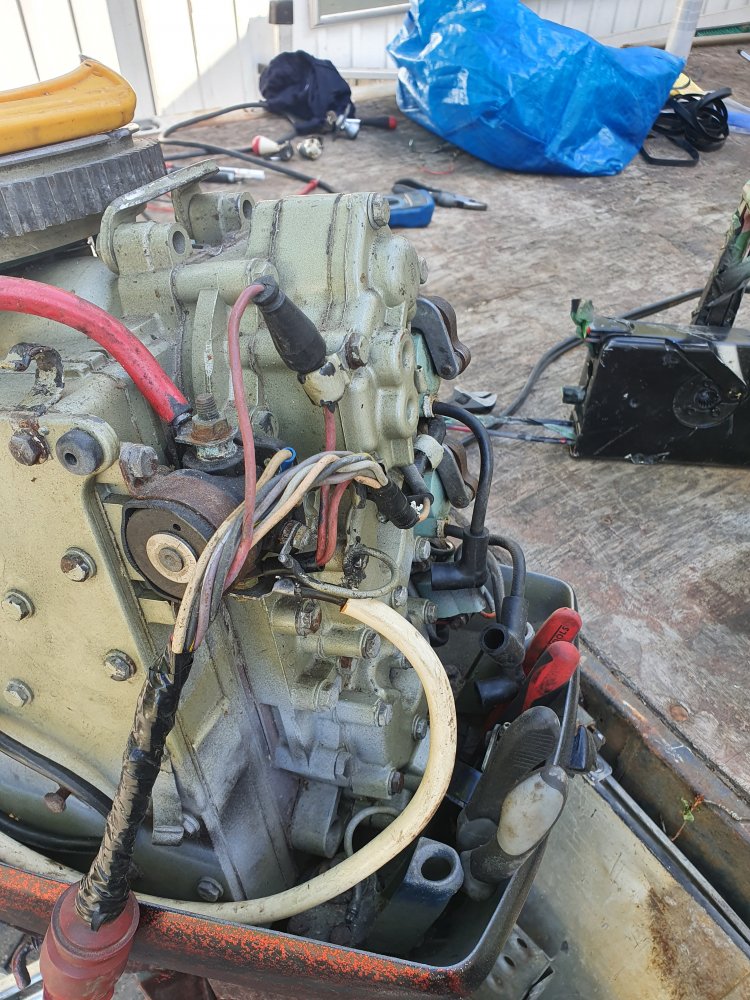

Desverre er merkinga borte på tenningslåsen og jeg klarer ikke finne noe diagram på hvordan denne låsen skal kobles opp imot en 1975 evinrude 70hp.

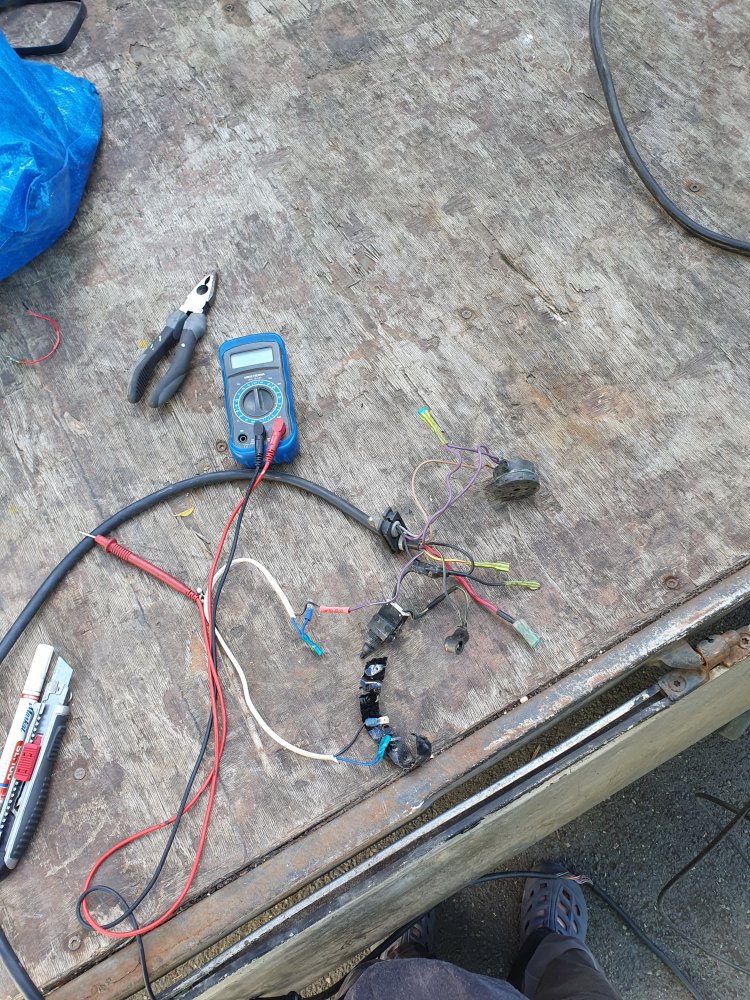

Har forsøkt å måle meg til dette, men finner ikke minus engang.. da jeg trodde den var koblet imot låskassa i metall.

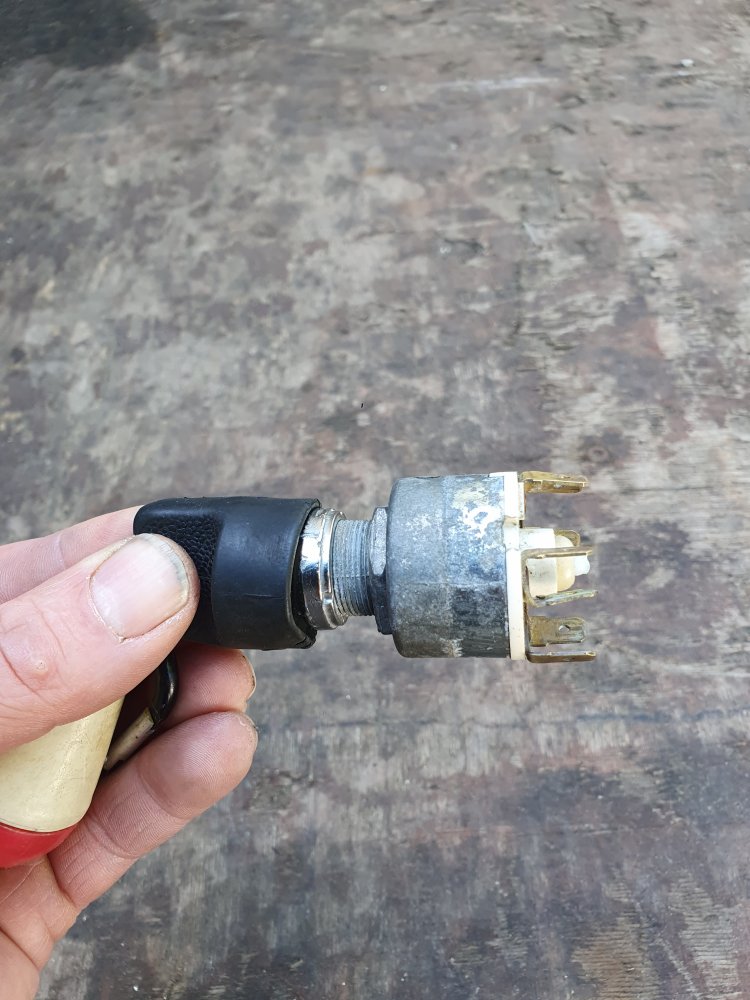

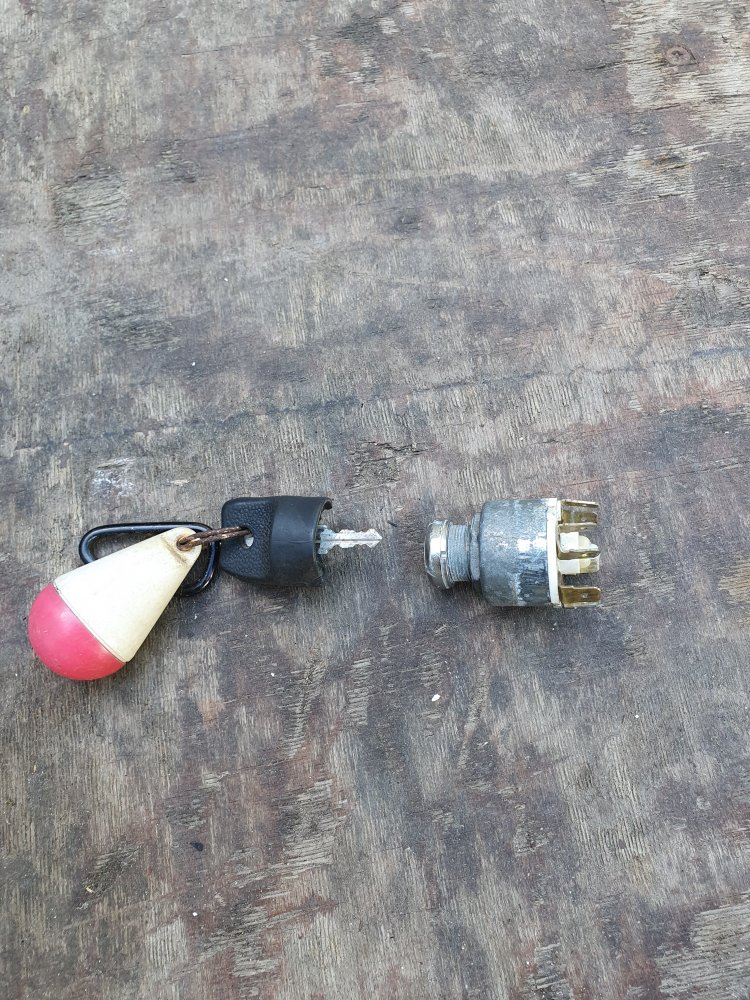

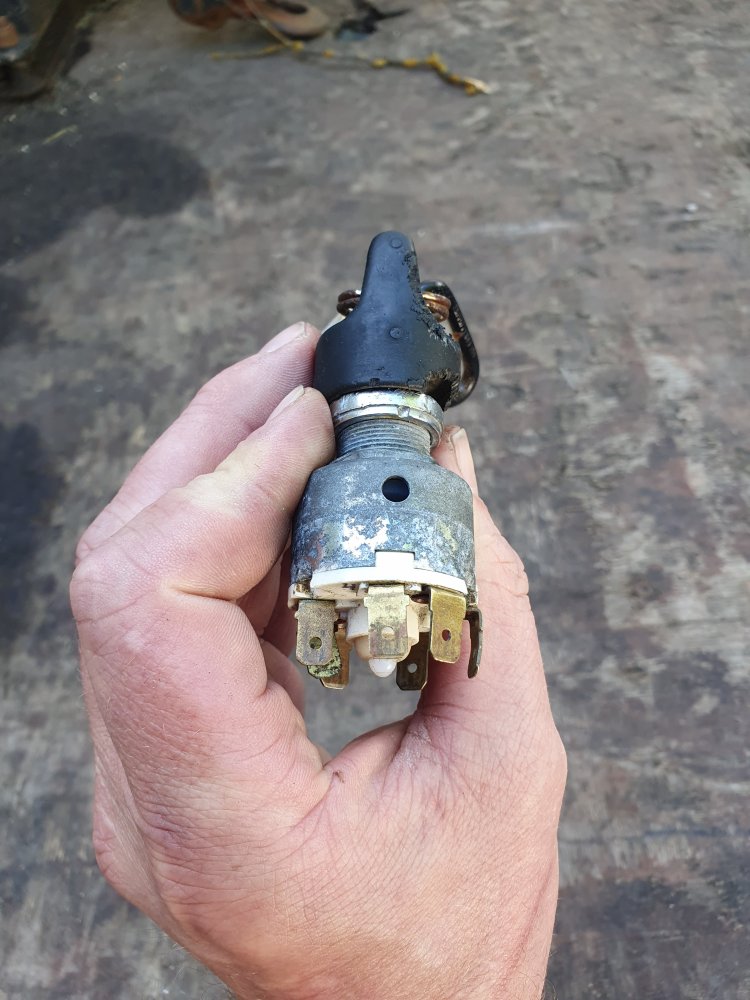

Låsen har et posisjon bakover samt en forover før tenning. (På bildet står nøkkel i possisjonen der den tas ut)

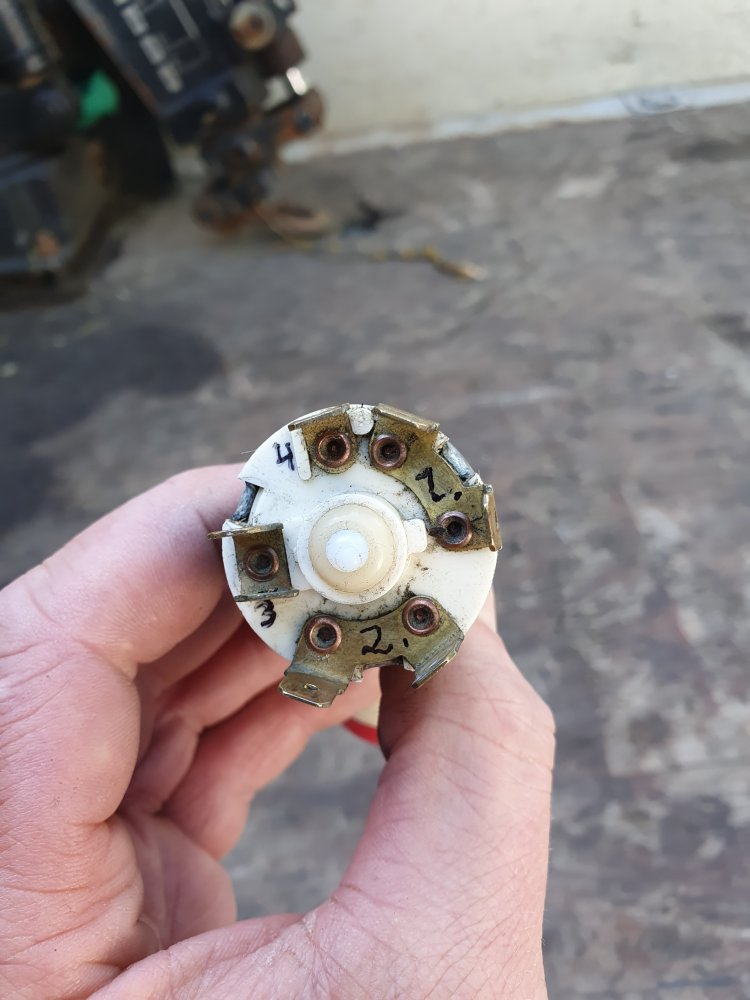

I all enkelhet har jeg merket kontaktene på låsen som 1,2,3 og 4 med penn.

Noen som har en formening hvordan denne kobles?

Mvh. Stefan

[Guest Balder..]

Hei, google "Wiring ignition switch 1975 Evinrude 70hp"....du får da opp koblings skjema.

Lykke til ))

[vinterbro]

Selve koblingsskjemaet er ikke problemet, men hva som er hvor på selve tenningslåsen. Om hvor evt. "Batt" "A" "S" "C" "M" osv. evt. skulle vært merket.

Finner ingen lignende tenningslås på google som er "lasket" sammen bak som denne.

Evt. Måle seg fram?

Takk for svar Balder!

[Guest Balder..]

var sikker på du skulle finne det der....

[hegra]

vinterbro skrev for 23 timer siden:



Har forsøkt å måle meg til dette, men finner ikke minus engang.. da jeg trodde den var koblet imot låskassa i metall.

Minus skal  ikke kobles til låsen. Det ville ført til kortslutning. Du skal ha + fra batteri inn på en av flatstiftene, uvisst hvilken. Det må du måle deg frem til. Nøkkelens oppgave er altså og fordele strømmen fra batteri + til de komponenter som trenger strøm . Bruk summerfunksjonen på multimeter til og finne ut hvilke flatstifter som skaper kontakt når nøkkel dreies. Når tenning er på skal det være kontakt mellom batteri + og den stiften som skal kobles til coil og intrumenter. Når du dreier videre til start (fjærende motstand i nøkkel) skal det være kontakt mellom batteri+ , coil og instrumenter , og starterinnslag. Husk at nøkkel må være frakoblet batteri når du bruker summerfunksjonen på multimeteret. Vet ikke om dette er forståelig. Hadde nok vært enklere med en tegning.

[vinterbro]

Se der ja! Ja men da faller brikkene på plass!

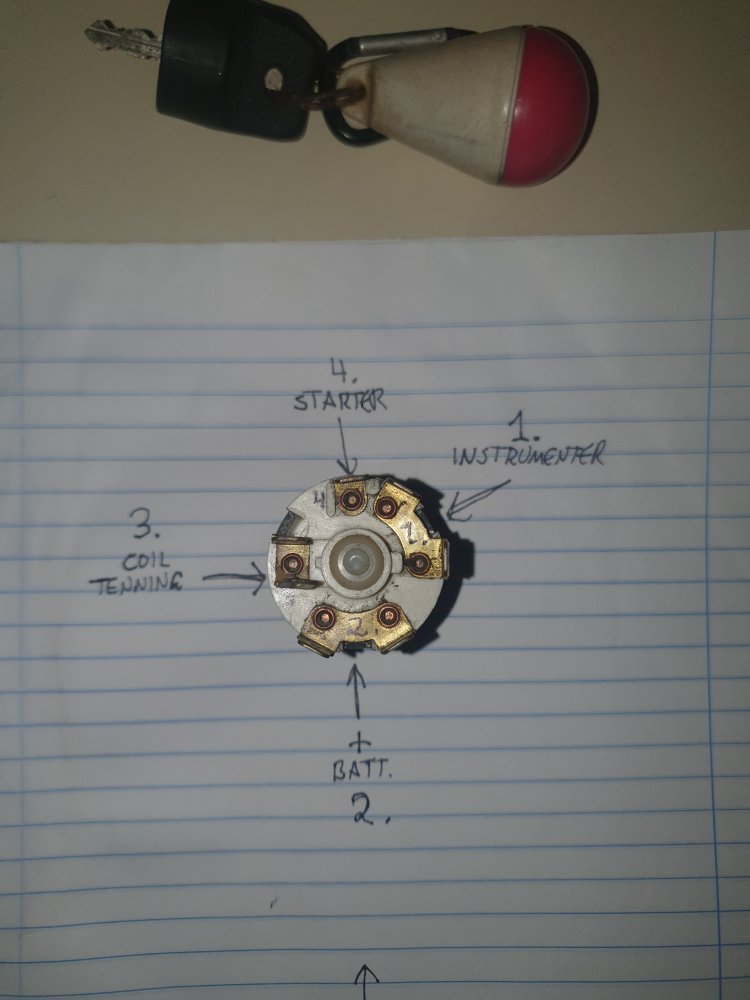

Med batt (2) var alle andre døde i "av" possisjon der nøkkel tas ut.

Vred jeg imot klokka, kom bare 1 på.



Vred jeg motsatt vei, tenning før start, kom både 1 og 3 på.



Og vred jeg til start kom 4 og 3 på imens 1 ble koblet bort.



Slipper jeg starter er det da bare 1 og 3.



Mener dette er ganske riktig.

Takk for svar!
