Wema S3 inkoppling Analog till NMEA 2000

[Maufen]

Hej,



Har idag tre stycken WEMA S3 givare (två till dieseltankarna samt en till vattentanken).



Dessa är sedan kopplade till 3 st VDO mätare vid kontrollpanel på båten. I helgen skulle jag installera montera en övergång från analog till NMEA (KUS analog till NMEA). Jag "kopplade" in en ny kabel från respektive mätare för att på så sätt få ut ohm talet från mätaren. Min fråga är de två kablarna som kommer ut ifrån mätaren, vilken är jord och vilken är resistans mätningen?





Jag tror att jag tagit fel kabel för när jag kopplar på "tändning" för att starta VDO mäta så får jag en ohm mätning på 65000 ohm på KUS instrumentet?



Skulle det funka med att dra kablarna till KUS enheten och strunta i mätaren? eller behöver givaren ström från mätaren för att funka?



Som ni märker så är jag inte så kunnig på hur dessa givare funkar och skulle behöver er support.



Många tack på förhand.

[Fantino]

Så lenge det er en resistiv tankmåler så betyr det vel ikke noe hvilken ledning som brukes, dvs en skal til jord og en til sensorinput bak på instrument (Red: med mindre tanken er av metall og jordet slik at gods på sensor er jordet). Regner med at de 3 Wema S3 står koplet slik nå? Når du slår på tenning så får instrumentet strøm på spolene (egen inngang for pluss) og det vil da ligge en spenning mellom sensorinngang og jord avh av resistans/posisjon på flottør.

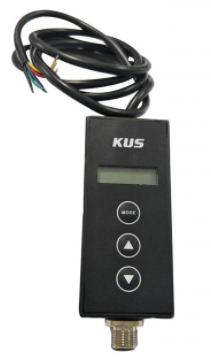

Slik jeg oppfatter bruksanvisning til KUS (funnet her: https://www.flak.no/produkter/styring-og-kontrollutstyr/instrumenter-og-givere/tankgiver-s3---wema-pH1003749) så har hver kanal 2 kabler, en sort som skal til jord og en rosa som skal til sensorinput på instrumentet (sammen med eksisterende ledning fra Wema S3). Men ser jo at det stemmer dårlig med fargene på bildet.. Det er gjerne utfordringen?..



Du må også finne ut om Wema S3 er av europeisk eller US standard og velge rett ‘gruppe’ for hver kanal iht bruksanvisningen til KUS.



Det fremgår jo heller ikke av den ganske amatørmessige veiledningen til KUS om denne kan koples i parallell med de fysiske insteumentene eller om den må stå ‘alenem, men om du måler 65kOhm på inngangen på KUS vil jeg tro det går helt fint da denne motstanden er så høy at den i praksis bare vil gi en helt neglisjerbar feil i målingen.

Redigert 9.Mars.2021 av Fantino (see edit history)
