Montere Webasto Evo 40. Hvordan forstå kretsskjemaet.

[Belia]

Det er noe som er uklart for meg mht til kretsskjemaet og kobling av drivstoffpumpa.

Jeg har to svarte ledninger ut fra dieselvarmeren som skal koble til brun og blå fra pumpa. Antar det er det samme hvilken svart jeg bruker på feks brun?

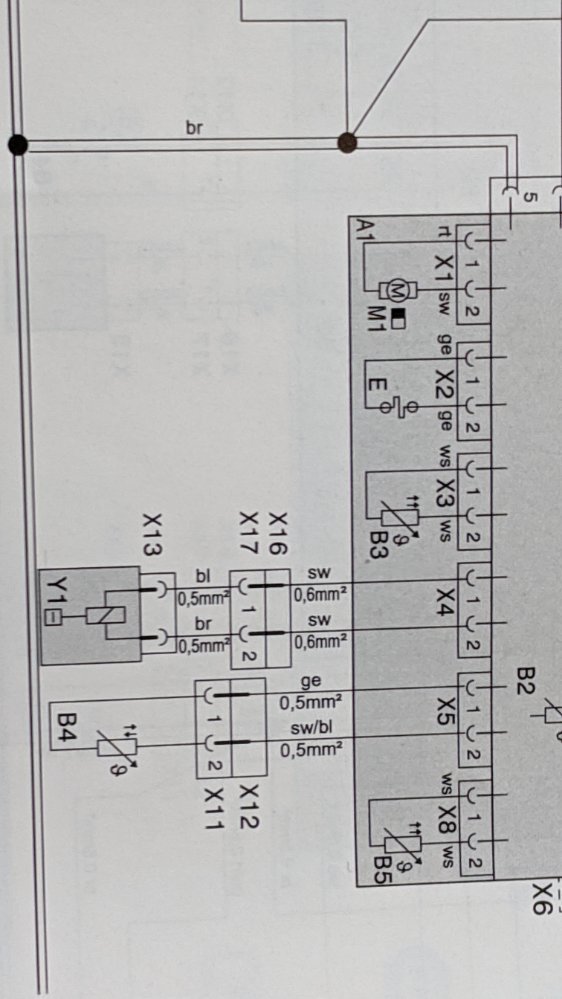

Slik ser det ut i kretsskjemaet. Det er kontakt X16 og X17 det er snakk om.



Hva sier ekspertisen?

[X10an]

Hvis det er en slik tikkepumpe så spiller ikke polariteten noen rolle. Men for sikkerhets skyld bør du koble brun til sort og den blå til svart :-)



For å være helt seriøs så står det rett nok i skjemaet at pinne 1 på kontakt X4 skal til blå, og pinne 2 på kontakt X4 skal til brun. Og hvilken pinne som er hvilken bør du kunne se på tilkoblingen på varmeren. Men det spiller som sagt ingen rolle i praksis.

Redigert 11.Mai.2021 av X10an (see edit history)

[Belia]

Glimdrende?

Da monteres det blå på svart og brun på sort som foreslått?
