Koblingsskjema for relé QL Bp600

[Morten:)]

Hei er det noen som kan hjelpe meg med hvordan jeg kobler opp det nye releet på baugpropellen? På det gamle releet kommer det ut gul og brun ledning på hver side og på det nye releet skal disse kobles til med kabelsko. Brun ledning leverer (-strøm) til releet men er usikker på om den skal på A1 eller A2 på det nye releet?



Morten





Redigert 27.Juni.2022 av Morten:) (see edit history)

[Fantino]

A1/A2 er antakeligvis +/- til relespoler for hver sin retning. Det virker litt merkelig at det gamle releet kun har 2 styreledninger, men mulig det får + internt fra hovedkabelen? (Gjetting..). Hvis brun kabel gir minus til det gamle releet, hva gir da gul kabel? Ville plukket av begge og funnet ut hvilken signal de gir.

[Morten:)]

Stemmer det + kommer fra hovedkabel og inn i port 1, de gule går inn i port 3 og 4.



Da blir det vel sånn at gul ledning gir + men hvem skal hvor A1 eller A2

[Cato]

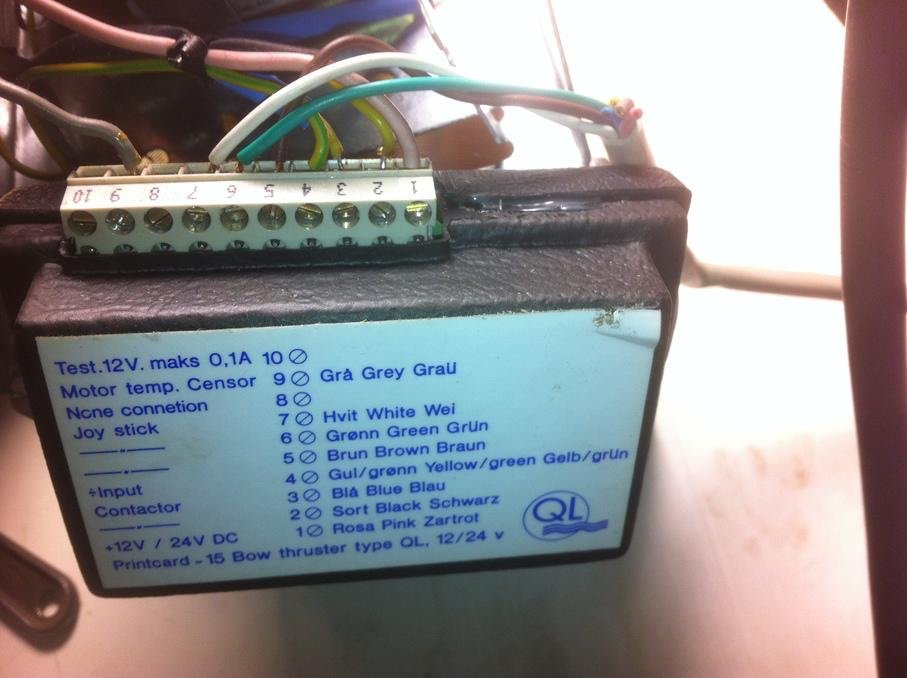

Det står jo bå boksen at  nr 2 og 3 er retninger på kontaktor(rele), mens nr 4 er felles minus.

Med andre ord  nr 4 til begge A2, nr 2 og 3 til hver sin A1.

[Morten:)]

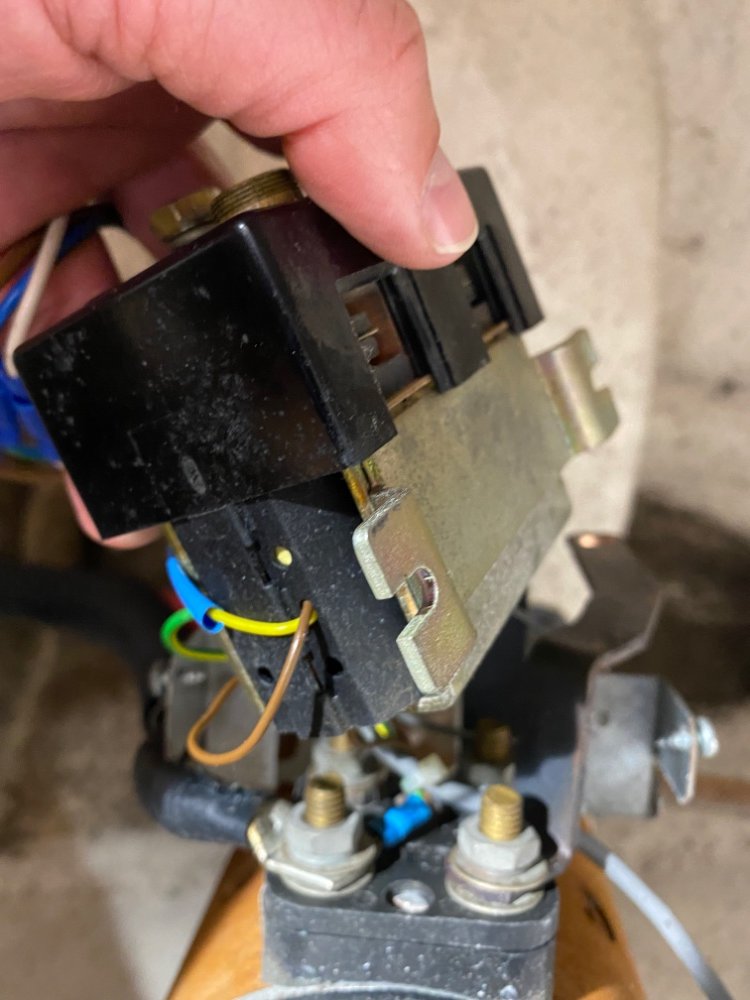

Ser den Cato? Jeg har nok tatt litt dårlige bilder og forklaringer. Det går to ledninger inn på hver sin side av det gamle releet, likt på hver side brun og gul. Brun minus går opp felles til -12 inn. Og de to gule går til port 3 og 4 og som du sier er retninger. + er hentet  fra +12 inn og til port 1 i boks. Det nye releet har A1 og A2 på begge sider. Du mener A2 er minus og A1 er plus?


Det går vel heller ikke mere galt enn at baugpropellen går feil vei i forhold til stikka hvis disse blir koblet feil.


Blir bare litt usikker her og ønsker ikke å ødelegge noe mer ved å koble noe galt, vanskelig å skaffe reservedeler til denne gamle trøster’n og ferien starter straks??

[Cato]

A1 og A2 er hver sin side av relespolen, vanligvis ikke polarisert. Om det er intern "slukkediode" over spolen er vanligvis A1 +, og A2 minus



[Morten:)]

Takk for hjelp, fortsetter med å få dette i orden i morgen?

[Morten:)]

Releet er på plass og alt fungerer som det skal. Stor takk til dere som har skrevet på denne posten.


Morten
