Mercury EFI 80, hvor finne serienummer

[eiaro]

Er det noen som har denne som pdf og vil dele?



Prøver å finne serienummer på motoren da klistermerket er borte. Lest meg frem til at det skal stå stemplet på en freeze plug... Men finner ikke noe sånt. Nåla i høystakken er vanskeligere for den blinde...

[eiaro]

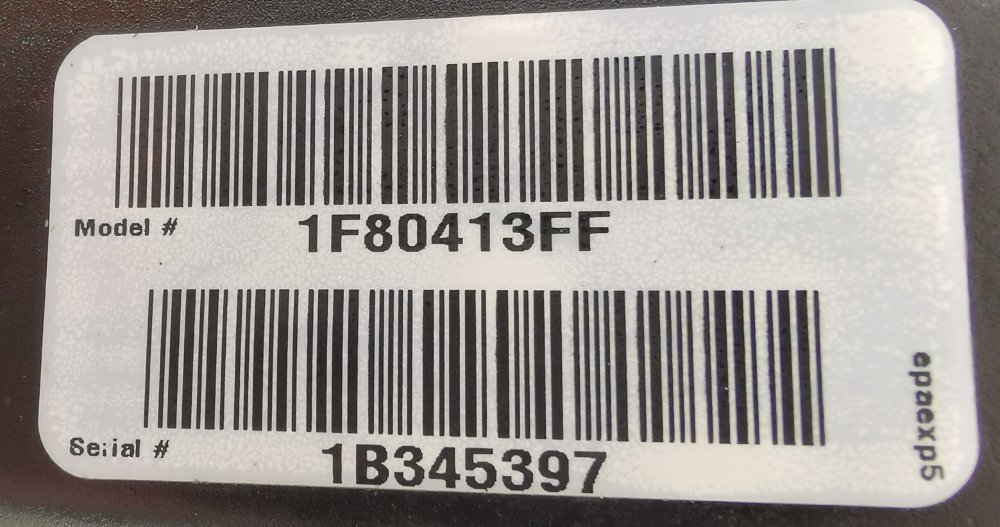

Har funnet modell og SN.



Nå manger jeg bare service manualen. Tror den har nummer 897725. Noen som vil dele?

[ivar]

se hva du finner i dokumentarkivet:
https://baatplassen.no/i/forum/51-motorer/page/2/

[Teerex]

Formoder at den er eldre enn 2014-modell da? Altså 1,75 literen med Verado-blokk.

Servicemanualen får du hos Ravns Garage. Men det er jo alltids mulig at den ligger på nett også.

[eiaro]

ivar skrev for 3 timer siden:

se hva du finner i dokumentarkivet

Har sett. Dessverre er den ikke der. Nærmeste er 75 & 90hk, men den nevner ikke 80hk...



Teerex skrev 32 minutter siden:

Formoder at den er eldre enn 2014-modell da?

2006 :) Og da er det vel Yamaha blokk?



Litt vanskelig å finne på nettet utrolig nok. Alt jeg finner er en seksjon med flytdiagram.



Hvis jeg har forstått rett så er 80hk utgaven ikke solgt i USA, så US manualene har bare 75 & 90hk.

Redigert 20.Juli.2022 av eiaro (see edit history)

[ivar]

Da skal vel manualen for F75/F90 stemme bra overens..?

[Teerex]

Den rette manualen inneholder det meste  (bilder fra ebay)

Og 2006-modellen av 80 hk har nok ikke Yamaha-blokk. De ble produsert fram til 2005 og hadde forgassere (115 hk-utgaven med Yamaha-blokk hadde EFI). Det var imidlertid noe overlapping i 2006 av gamle og nye modeller.

Designmessig var det jo stor forskjell på disse generasjonene, så de er jo lett å identifisere sånn sett.





Redigert 20.Juli.2022 av Teerex (see edit history)

[eiaro]

Teerex skrev 32 minutter siden:

Den rette manualen inneholder det meste  (bilder fra ebay)

Og 2006-modellen av 80 hk har nok ikke Yamaha-blokk. De ble produsert fram til 2005 og hadde forgassere (115 hk-utgaven med Yamaha-blokk hadde EFI). Det var imidlertid noe overlapping i 2006 av gamle og nye modeller.

Designmessig var det jo stor forskjell på disse generasjonene, så de er jo lett å identifisere sånn sett.



Antok Yamaha siden flere deler er merket med PN som ligner på prefiks for Yamaha og fant en diagnoseplugg som lignet Yamaha sin. Men kan ta feil...



Serienr 1B34xxx så blir vel nederste boken som er nærmest?





[Teerex]

Ja da blir det lettere å komme til bunns i mysteriet. Et bilde av motoren hadde jo også gjort susen

Tydeligvis kom 75/90 4-takt med forgasser fra 2000 til ca 2005, da overtok utgaven med EFI (med det gamle designet og Yamaha motorblokka som på bildene under). 80 hk er jo samme motor, bare ment for EU-markedet. Så det blir manualen på nederste bildet som blir nærmest din vil jeg tro.





Redigert 20.Juli.2022 av Teerex (see edit history)

[eiaro]

Nederste bilde stemmer med logo og utseende (rett i bakkant).



Så såvidt jeg skjønner er det (fortsatt) 897725 jeg trenger. Og den finner jeg ikke i dokumentarkivet, og heller ikke til åpen nedlasting.



Det jeg håper på er å finne en NMEA2000 eller Smartcraft kontakt å koble meg til. I tillegg må jeg rydde i installasjonen av forrige eier - masse ledninger avsluttes i elektrotape.

[Teerex]

Ja den på nederste bildet er manual nr. 897725.

Men det er nok mulig at den kun finnes i trykt format, selv om man skulle tro at det meste finnes i PDF der ute (mer eller mindre gratis).

Den gode nyheten er at boka koster kun kr 370 + evt. frakt hos Ravns Garage. Altså billigere enn brukt på ebay osv.



https://www.ravnsgarage.no/sm-o-b-75-90-efi



Når det kommer til diagnose osv. så er det nok hverken NMEA2000 eller Smartcraft på disse motorene sånn i utgangspunktet. Om det finnes noen adapter/interface er jeg usikker på.

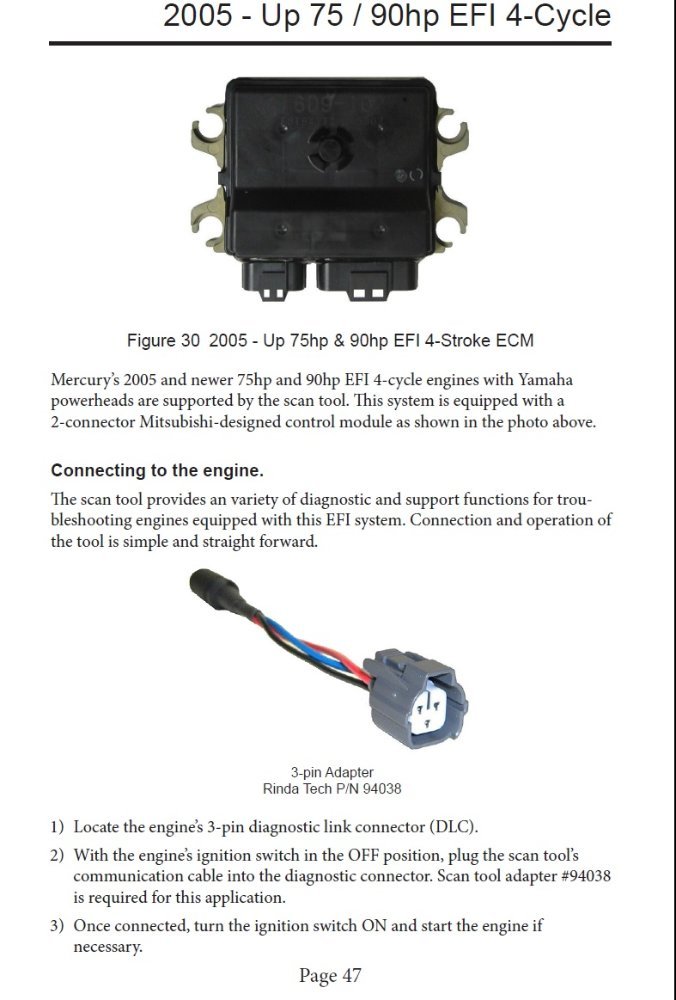

Jeg har Rinda Techmate diagnoseverktøy, og i bruksanvisningen står det følgende om tilkobling:



Redigert 21.Juli.2022 av Teerex (see edit history)

[eiaro]

Teerex skrev for 2 timer siden:

Ja den på nederste bildet er manual nr. 897725.



Den gode nyheten er at boka koster kun kr 370 + evt. frakt hos Ravns Garage.



Ja bestiller den siden jeg ikke finner den til nedlasting. Takk for hjelpen ?



Kan jeg spør om en ting til? Tror turtelleren er satt opp feil, for 1200 rpm på tomgang og 7500 på WOT er litt høyt... Vet du hvilken setting skruen bak på turtelleren skal stå på?

[ballistic]

Har nylig kjøpt en Quicksilver 650 weekend med Mercury 115 efi,Yamaha blokk. Har bestilt meg Yamaha diagnose utstyr på eBay. Kostet ca 700 kr. I følge selger skal denne også kunne brukes på Mercury efi med Yamaha blokk. Følger med service manualer til Yamaha også. Skal gi beskjed når jeg har mottatt liter,satser på at det fungerer



https://www.ebay.com/itm/223680829493?mkcid=16&mkevt=1&mkrid=711-127632-2357-0&ssspo=FxT3bkbGS-i&sssrc=2349624&ssuid=MpdTaW7kTkO&var=&widget_ver=artemis&media=COPY







[eiaro]

ballistic skrev On 25.7.2022 at 20.24:

Har nylig kjøpt en Quicksilver 650 weekend med Mercury 115 efi,Yamaha blokk. Har bestilt meg Yamaha diagnose utstyr på eBay. Kostet ca 700 kr. I følge selger skal denne også kunne brukes på Mercury efi med Yamaha blokk. Følger med service manualer til Yamaha også. Skal gi beskjed når jeg har mottatt liter,satser på at det fungerer



Er det den hvite pluggen her man kobler seg på montro?



Har bestilt bok fra Ravns, men i restordre. Er myyye annet å rydde opp i på båten her også. *sukk*

[Teerex]

Nei det skal være en 3-pins plugg. Antagelig blendet med et deksel eller noe.
