Søkelys - GoLight RadioRay ca.2005-2007 modell. Vil ikke slå på lampe, men får strøm.

[VegJoh]

Har en GoLight RadioRay ca 2005-2007 modell (Båten er 2005 modell, men ut fra kablingen, kan det se ut som den er ettermontert etter levering).

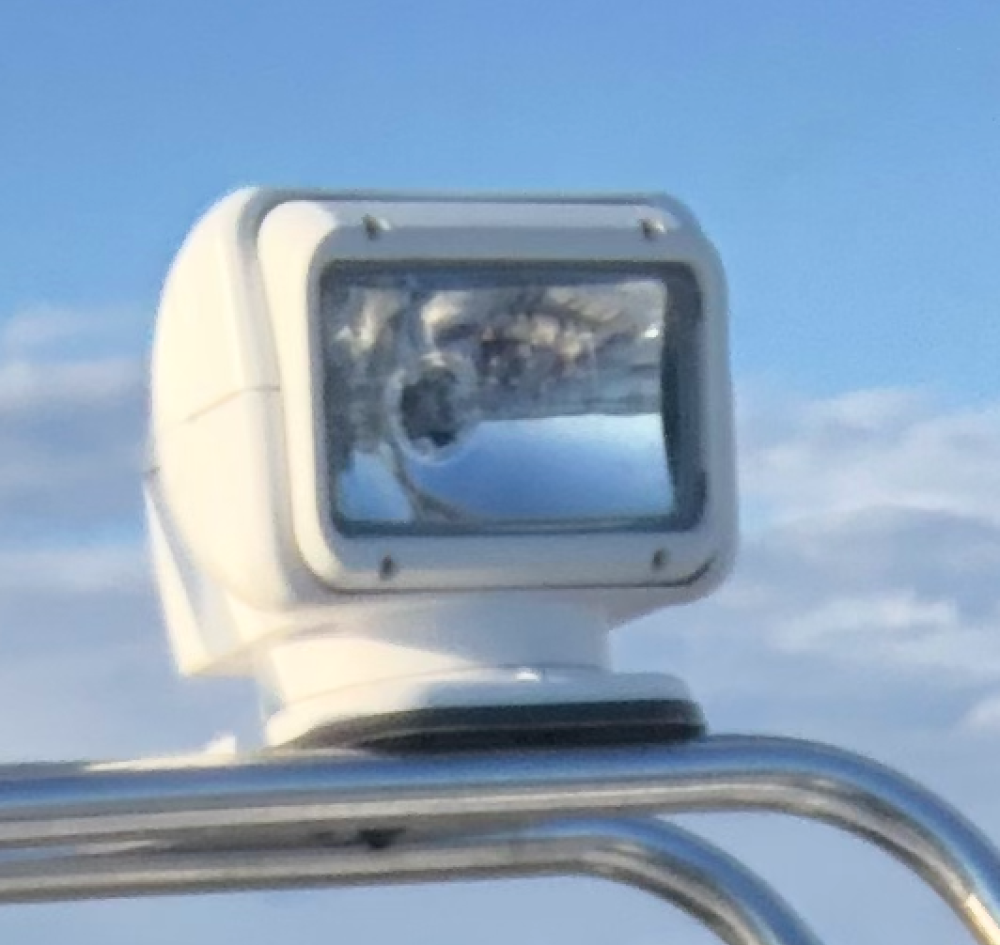

Har lagt ved bilde av lampe og fjernkontroll om det gir en bedre indikasjon på modell/år.

Denne lampen har aldri virket i mitt eie, så jeg begynte å feilsøke litt på den her om dagen. Fikk først letet meg frem til sikringen som var plassert under styreposisjonen i båten, denne var gåen og fikk byttet denne. Så ble det nye batterier i fjernkontrollen.



Etter at dette var gjort, fikk jeg liv i motorikken i lampa og fikk styrt lampen med fjernkontrollen fra høyre til venstre. Dog fikk jeg ikke noe lys pæra. Startet derfor med å bytte

pæra til en ny H9 pære, samme problem. Jeg kan høre at det klikker i et lite rele i lampen, når jeg trykker on/off på fjernkontrollen.



Jeg tok derfor ut pæra igjen og målte med multimeter rett på sokkelen til pæra. Når jeg trykker On blir det 12,5V på sokkel og 0V når jeg trykker off, så det er tydelig at releet fungere og at det er strøm frem til sokkelen. I følge manual til tilsvarende lykt som jeg har funnet på nett (vedlagt utklipp), så kan det også at skyldes for lav spenning. Ser at kabel som går til lykta er ca 1mm2, med den 65w pære som står i så er vel strømtrekket ca 5A, det er ca 7 meter trekk mellom lampe og strømtilkobling (14m begge veier). Og jeg ser jo ar det i følge kabelkalkulatoren her inne (https://baatplassen.no/i/kalkulatorer/kabelkalkulator.htm/) at det da blir et spenningsfall på ca 1,5V

MEN jeg stusser allikevel på at dette er montert slik, og at det må ha fungert en gang i tiden med det oppsettet og kablingen som er nå, ellers ville vel tidligere eiere ha gjort noe med dette ??? Er det noen som har noen ideer eller har vært borti noe lignende problematikk som har noen gode innspill til forsøk på problemløsning, før jeg må gå for å legge opp større kabel? Kan det være andre potensielle problemer som jeg har oversett ??



Kan nevne at jeg forsøkte å måte strømtrekk med amperemeter innkoblet også. Måler 0,5A når jeg kjører motorene på lampa, men får jo ikke noe betydelig strømtrekk til lampa når jeg trykker on/off, da lampa ikke engasjeres.













[Brigg]

Jeg har opplevd noe lignende ved dårlig kontakt i ledningsnettet. Multimeteret måler normal spenning uten at pæren er tilkoblet, men spenningen «blir borte» med pæren tilkoblet.


Så mitt tips er å sjekke kabling og koblinger for dårlig kontakt.

[VegJoh]

Brigg skrev 34 minutter siden:

Så mitt tips er å sjekke kabling og koblinger for dårlig kontakt.

 Takk for tips @Brigg. Skal gå over koblinger og kabler, og se hva jeg kan finne ut. Det kan jo være at kabelen også er skjøtet et sted på veien.

[Faxen]

Sjekk pæra også.

[VegJoh]

Faxen skrev Just now:

Sjekk pæra også.

Den er som skrevet i først innlegg byttet til ny. Har også ohmet den og sjekket at den har har brudd.

[VegJoh]

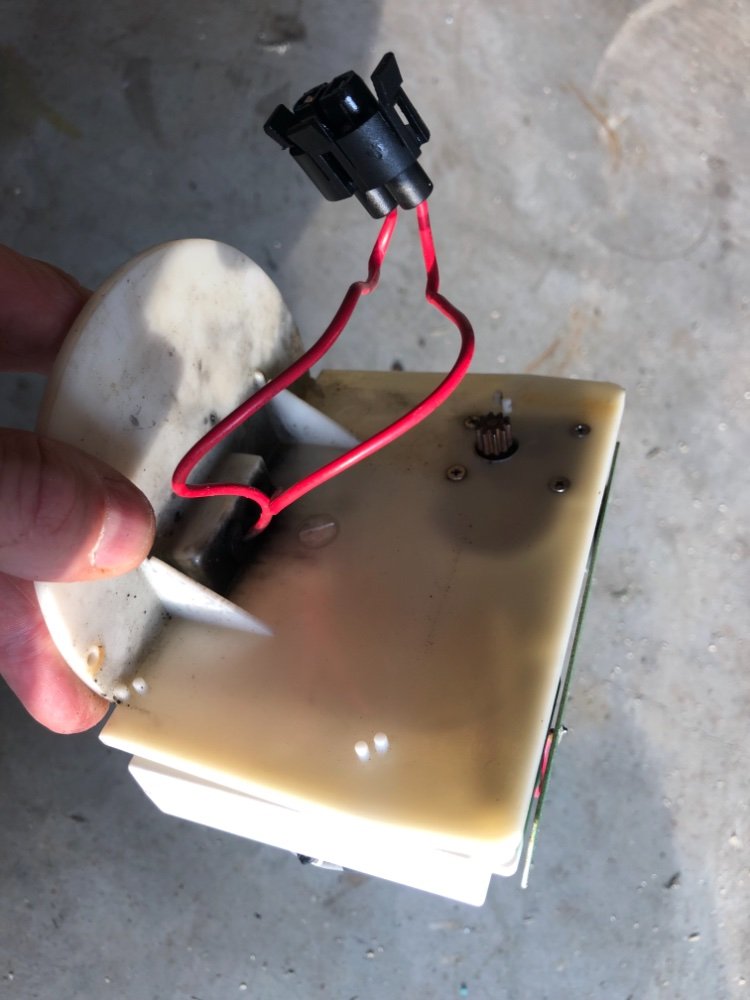

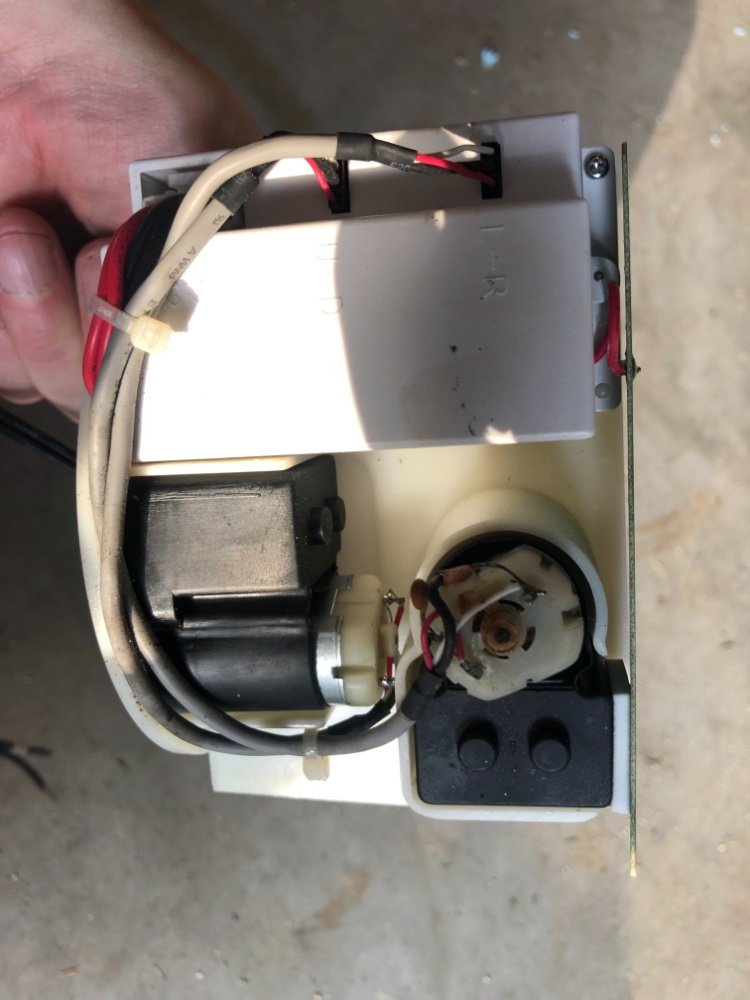

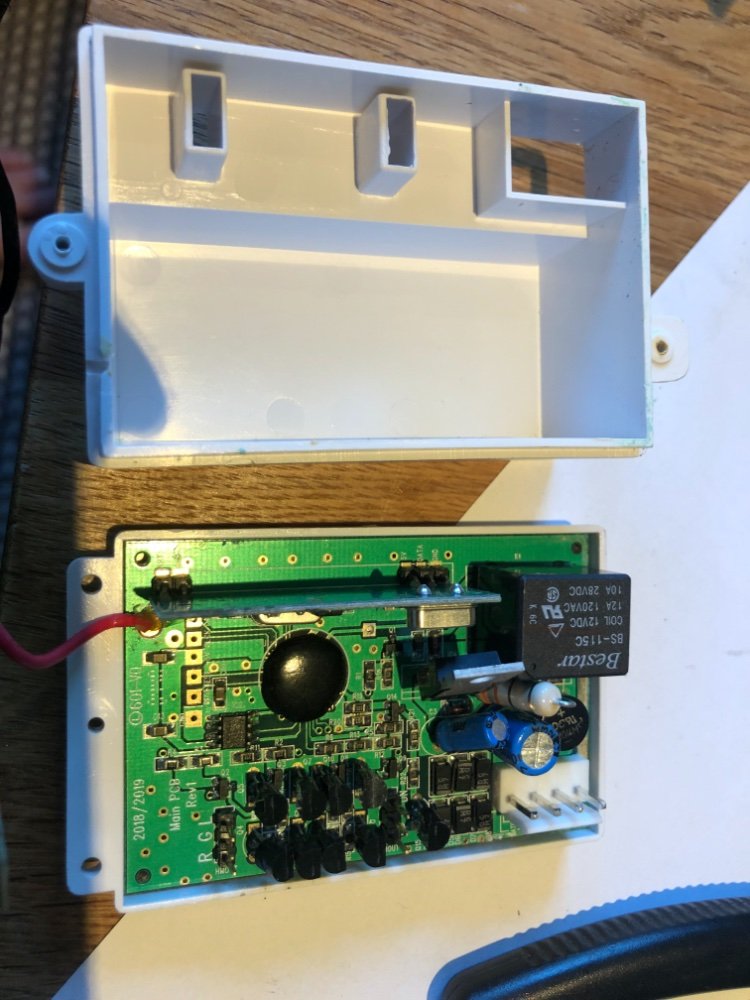

Har kommet litt videre i prosessen. Fikk demontert lampa fra båten i går og fikk startet med å se på den, demontere den. Skal se om jeg kommer videre med feilsøking i kveld.

[VegJoh]

VegJoh skrev On 12.7.2022 at 15.55:

Faxen skrev On 12.7.2022 at 15.52:

Sjekk pæra også.

Den er som skrevet i først innlegg byttet til ny. Har også ohmet den og sjekket at den har har brudd.



For sikkerhetsskyld har jeg testet pære rett på 12V, den fungerer, så det er helt sikkert IKKE pæra

[Fantino]

Om feilen ikke er åpenbar når den er åpnet så ville jeg satt i pæra og koplet den til 12V og slått den på. Mål så spenning over pæra, som sikkert er liten. Deretter måler du spenning over ledningsstrekkene frem til pæra. Der du finner spenningsfallet finner du synderen.

[VegJoh]

Fantino skrev for 2 timer siden:

Om feilen ikke er åpenbar når den er åpnet så ville jeg satt i pæra og koplet den til 12V og slått den på

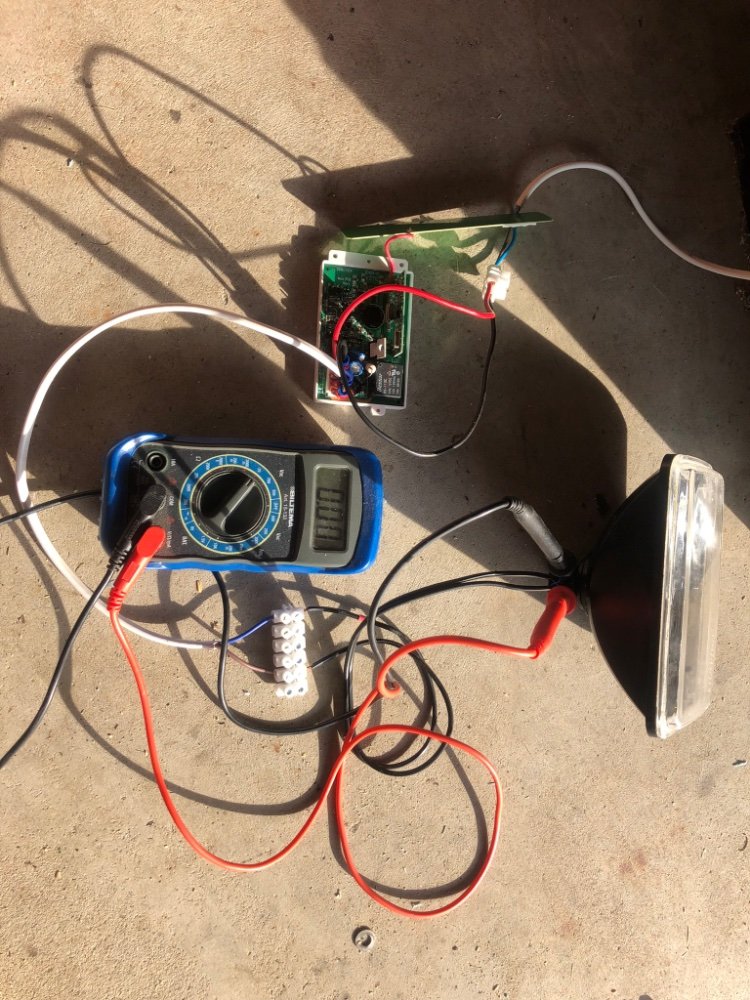

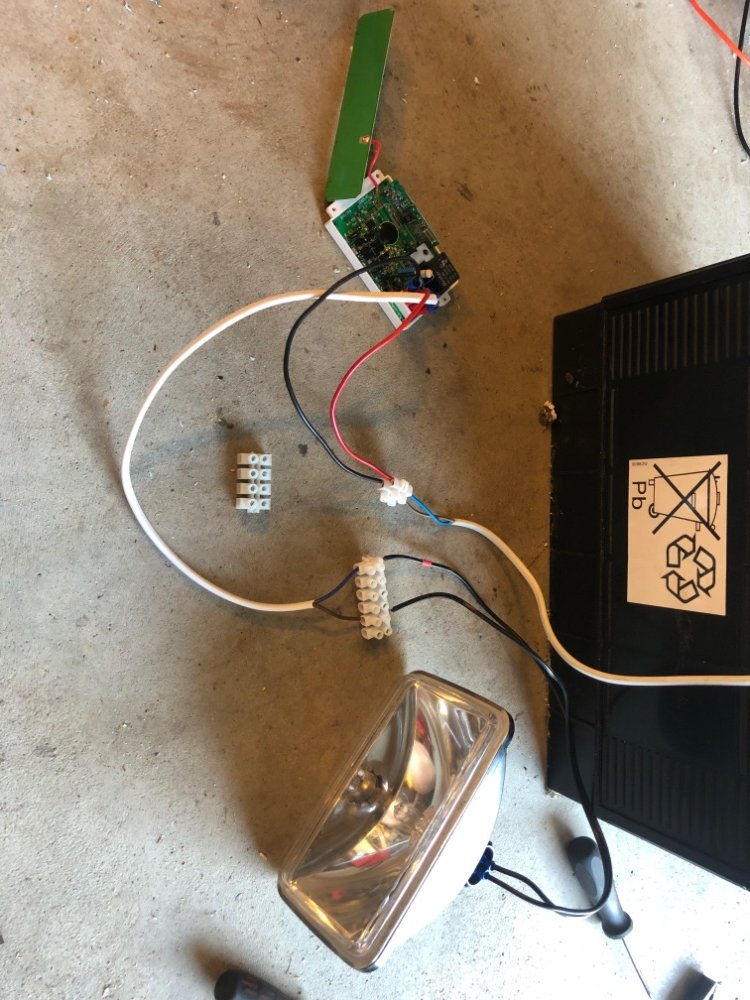

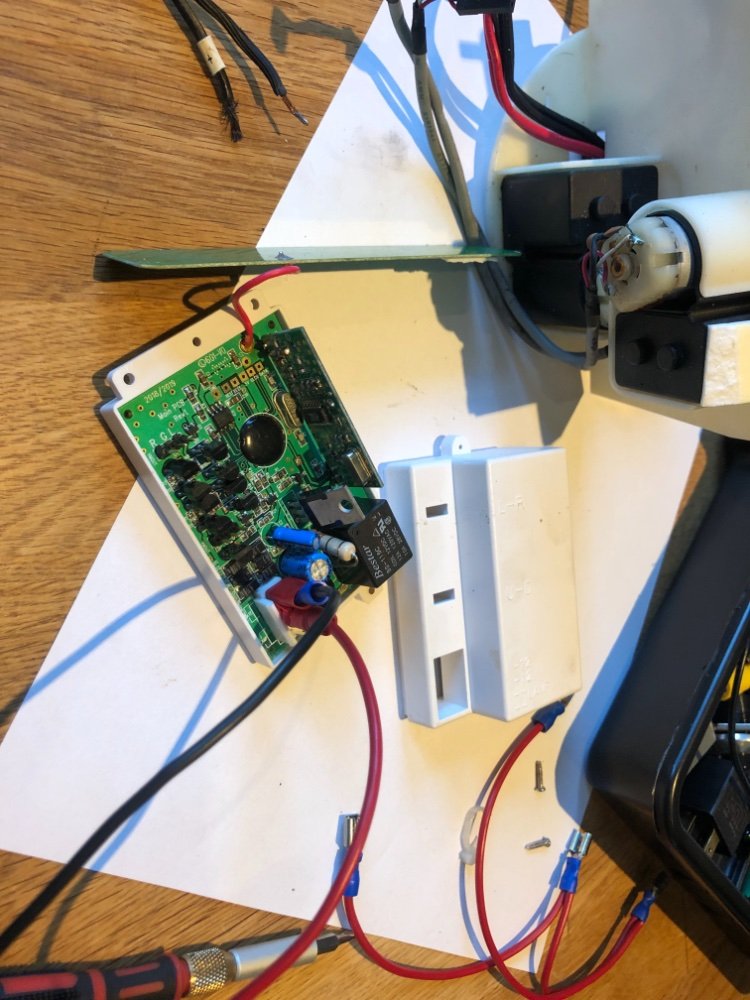

Koblet mottager helt fri fra lampa og strakk nye ledninger til batteri og til pære. (Nye ledninger helt ned til kontaktpunktene på mottager, ingen av de originale ledningene i bruk)



Fortsatt samme spenningsfall, selv om den indikerer 12v / 0 volt ved bruk av voltmeter. Så antar at feilen er på en av komponentene på mottager.

[Fantino]

Det virker som om det er det svarte releet som står for av/på lampe, og at du hører et klikk når du slår av på med fjernkontrollen. Neste steg blir vel å sjekke om releet er svidd, evt tilførsel/loddepunktene rundt beina. Dersom releet er ok bør du finne 12V over terminalene med lampe av og 0V over terminalene med lampe på. Dersom det ligger spenning over terminalene med lampe på kan det være relékontakter som er svidde. Om du gidder så får du tak i slike relé på Ali. Om 12V over terminalene på relé forsvinner uten at lampe lyser når denne slås på burde det være tilførsel til selve releet som har sviktet. Om dette gav mening da ?

[VegJoh]

Fantino skrev 2 minutter siden:

at du hører et klikk når du slår av på med fjernkontrollen.

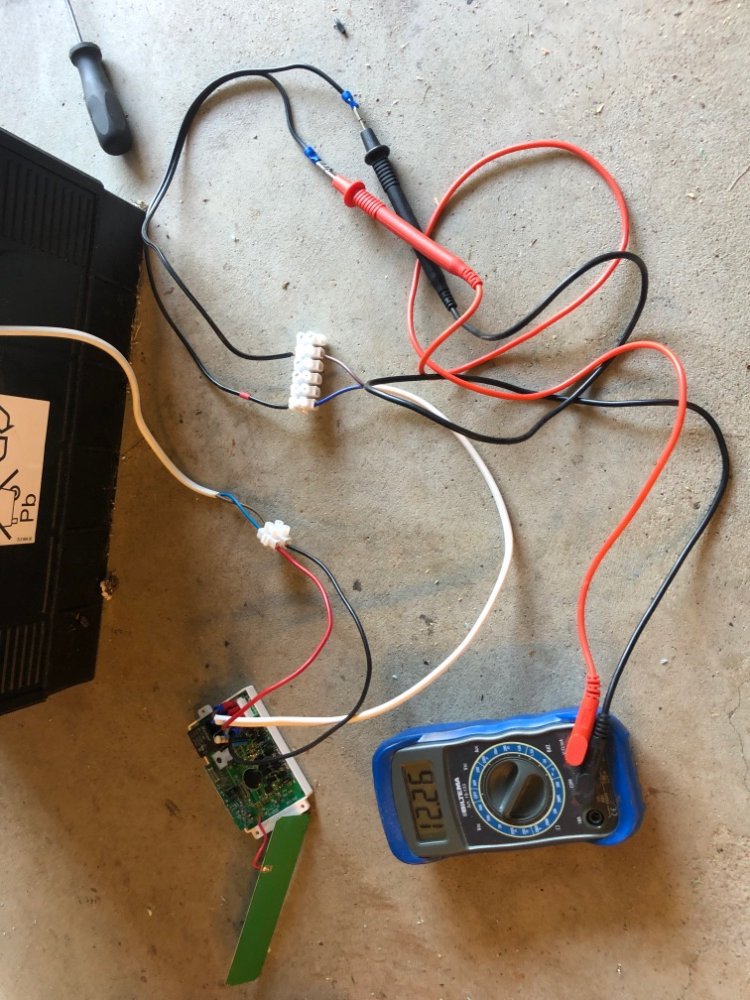

Hører klikk når jeg slår av og på med fjernkontrollen, og voltmeter viser 12v når jeg skrur på og 0 volt når jeg skrur av, men når jeg kobler til pæren så lyser den ikke.  Skal måle spenning over terminalene til lampe når jeg skrur av og på og melde tilbake

[VegJoh]

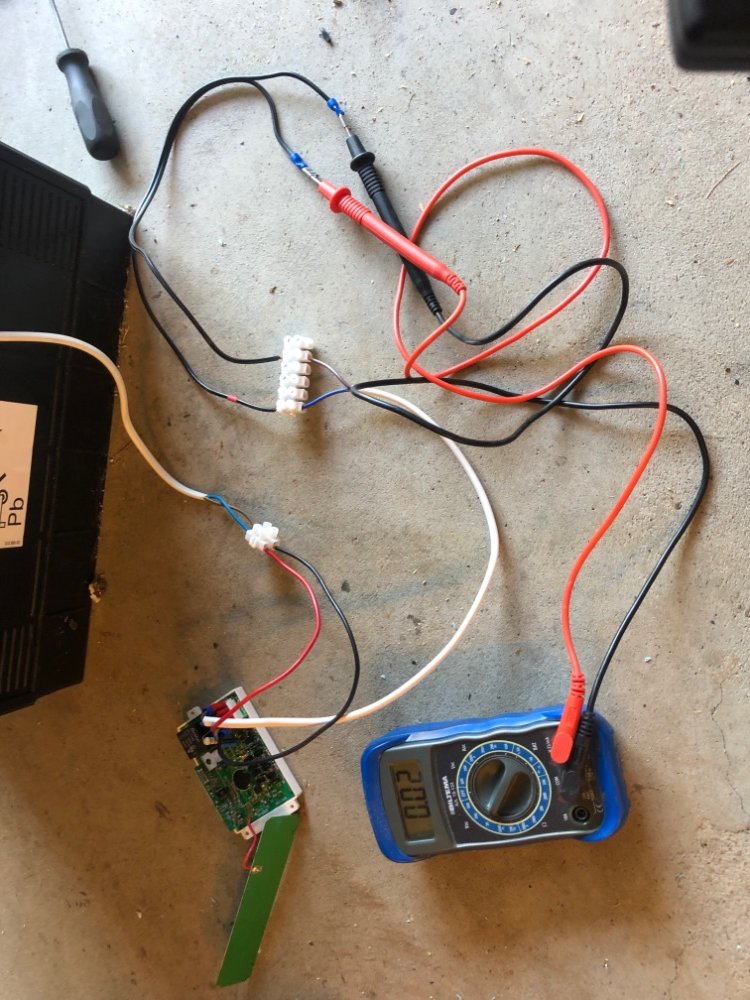

Sjekket nettopp. Måler 0V over terminalene til lampen når den er påkoblet  og jeg trykker på ON (hører klikk), når lampen ikke er tilkoblet fra vises 12v.

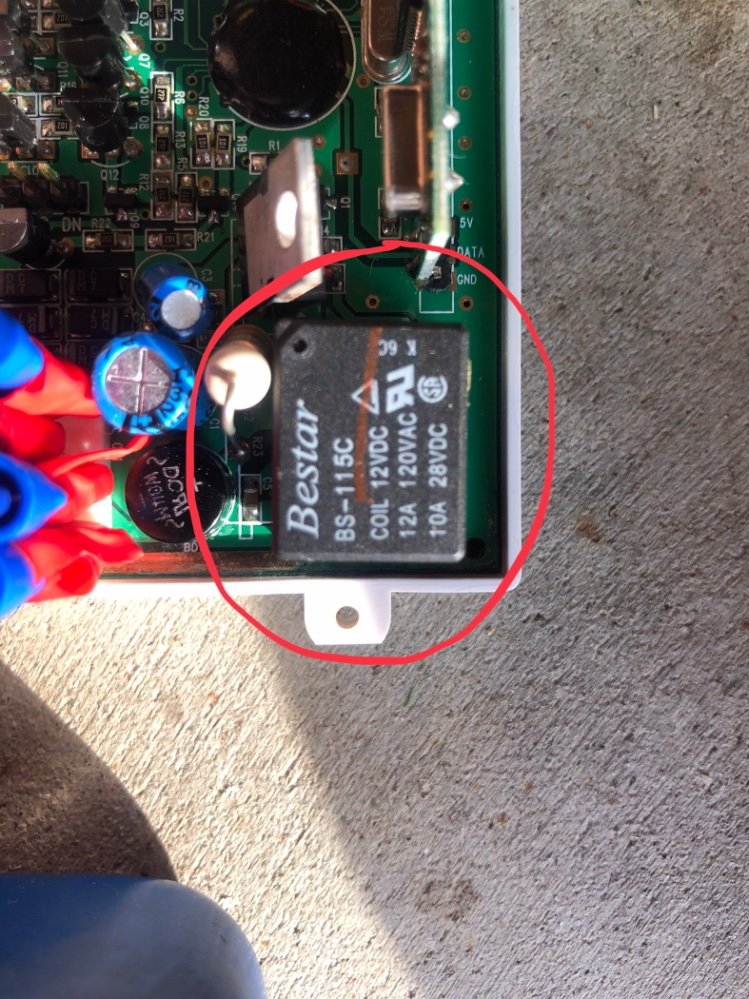

Jeg antar at det er dette releet du mener, @Fantino ?



[VegJoh]

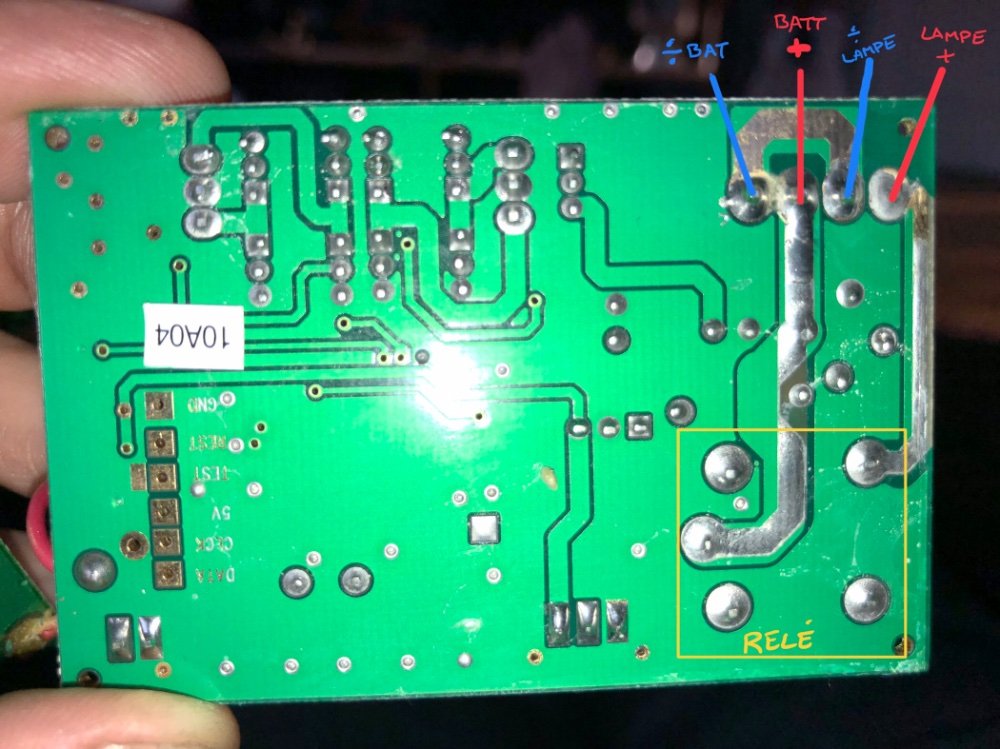

Fant ingen åpenbare feil her ?

[Fantino]

Ser ikke brent/svidd ut nei. Kan være internt i relé eller brudd i en bane fra tilkoplingene og bort til releet (blir fort bevegelse på disse så sannsynlig sted for brudd).

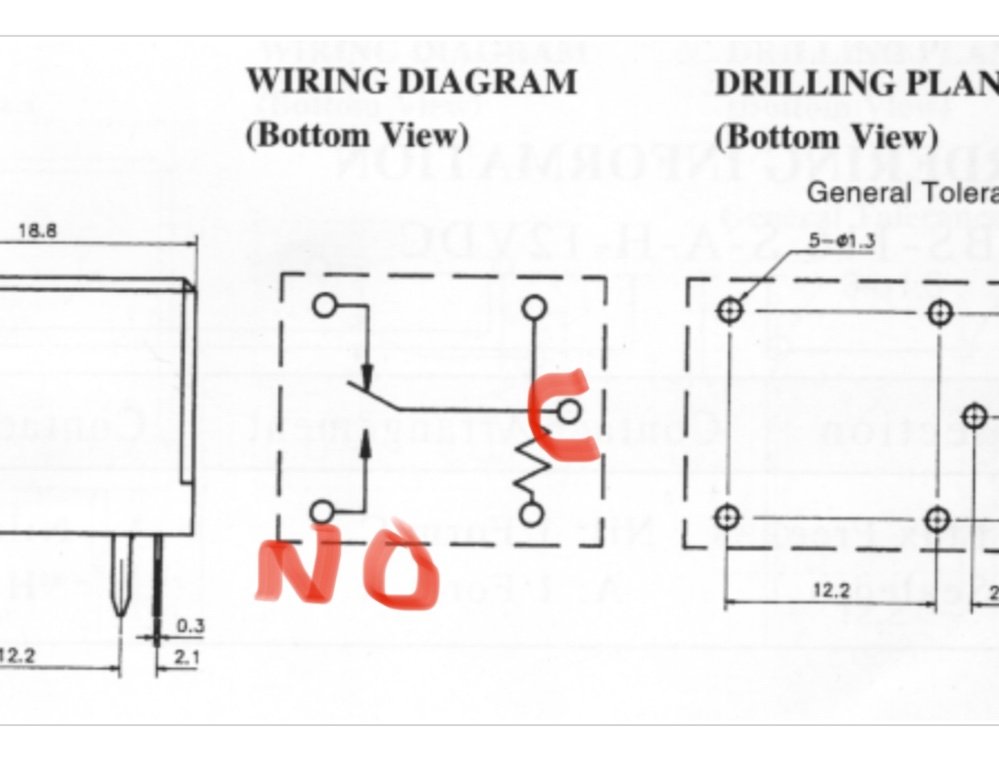

Her er datasheet for relé: Der kan du se at ‘common’ er den i midten av de tre på rekke og ‘normal open’ som skal forsyne lampe er den ene av de to på andre sida.





Jeg ville lagd meg en liten jumper-ledning (evt bare bruke måleprobene til multimeter), slått lampe/relé ‘på’ og jumpet fra C til NO. Skjer det ingenting da er det antakelig ikke relé. Da kan du jumpe fra + batteri til C, fra NO til lampe + og fra lampe - til batteri - . Skjer det noe Ila jumpingen så har du funnet feilen og kan lodde på en liten ledning mellom de punktene.

[VegJoh]

Tusen takk for detaljert hjelp @Fantino, det verdsettes



Skal koble opp og teste det du foreslår i morgen. Rapport kommer

[VegJoh]

Fantino skrev for 12 timer siden:

slått lampe/relé ‘på’ og jumpet fra C til NO. Skjer det ingenting da er det antakelig ikke relé.

Da gjorde jeg en jump fra C til NO og lampen lyste, så da er vel konklusjonen at releet er gått og vi har funnet stedet der spenningsfallet skjer.

[Fantino]

Så bra du fant feilen! Litt kjedeligere at den ikke kunne ordnes med en ledningsstump. Du finner disse releene på Ali:



NOK 5.46 | New Bestar BS-115C ; BS-115CS ; BS-115C-B ; 5VDC/6VDC/12VDC/24VDC ; (T73-1C-5V/12V/24V) Relay 5pins
https://a.aliexpress.com/_mKN8RMe



(Ville bestilt 12V CS versjon som er ‘sealed’)



Om du er utålmodig og har en kjell.com butikk i nærheten så har disse releene samme pin config (passer i hullene) men boksen er en mm eller to bredere og høyere. Mulig det smetter på plass likevel: https://www.kjell.com/no/produkter/elektro-og-verktoy/elektronikk/electromechanics/releer/rele-12-v-1-polet-15-a-7-a-230-v-p36102



Ville uansett først testet at det gamle releet lar seg lodde ut. Har vært borti noe høytemperatur loddetinn som jeg ikke fikk has på med min loddebolt ??





[VegJoh]

Fantino skrev for 5 timer siden:

Om du er utålmodig og har en kjell.com butikk i nærheten så har disse releene samme pin config (passer i hullene) men boksen er en mm eller to bredere og høyere. Mulig det smetter på plass


Nå er det jo veldig lite viktig om jeg får den lampa til å virke eller ikke, men når vi først er i gang, så la oss gjøre en skikkelig tråd ut av det  På vei til Kjell.com nå

[Faxen]

God tur.

[Fantino]

VegJoh skrev 17 minutter siden:


Nå er det jo veldig lite viktig om jeg får den lampa til å virke eller ikke, men når vi først er i gang, så la oss gjøre en skikkelig tråd ut av det  På vei til Kjell.com nå

Alltid gøy om en får til å fikse ting for en slikk og ingenting! ?

[VegJoh]

Fantino skrev for 6 timer siden:

Alltid gøy om en får til å fikse ting for en slikk og ingenting!



Så sant, så sant..... Endte opp med å betale 4 kroner for releet (Hadde en gavesjekk på 25 kroner hos Kjell og co). Men så måtte jeg ha en tinnsuger også, for det hadde jeg ikke fra før, så da ble det 104 kroner tilsammen.

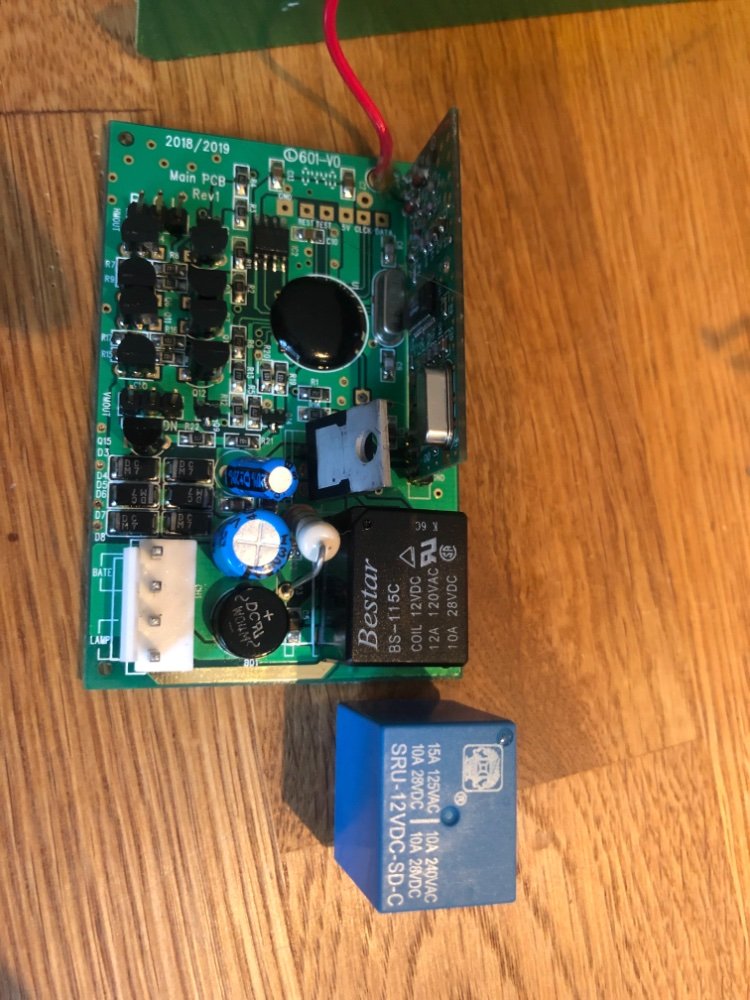

Perspektivet på bildet her lyver. Men releet er bare marginalt større og litt høyere. Helt uproblematisk å få plass på kortet.

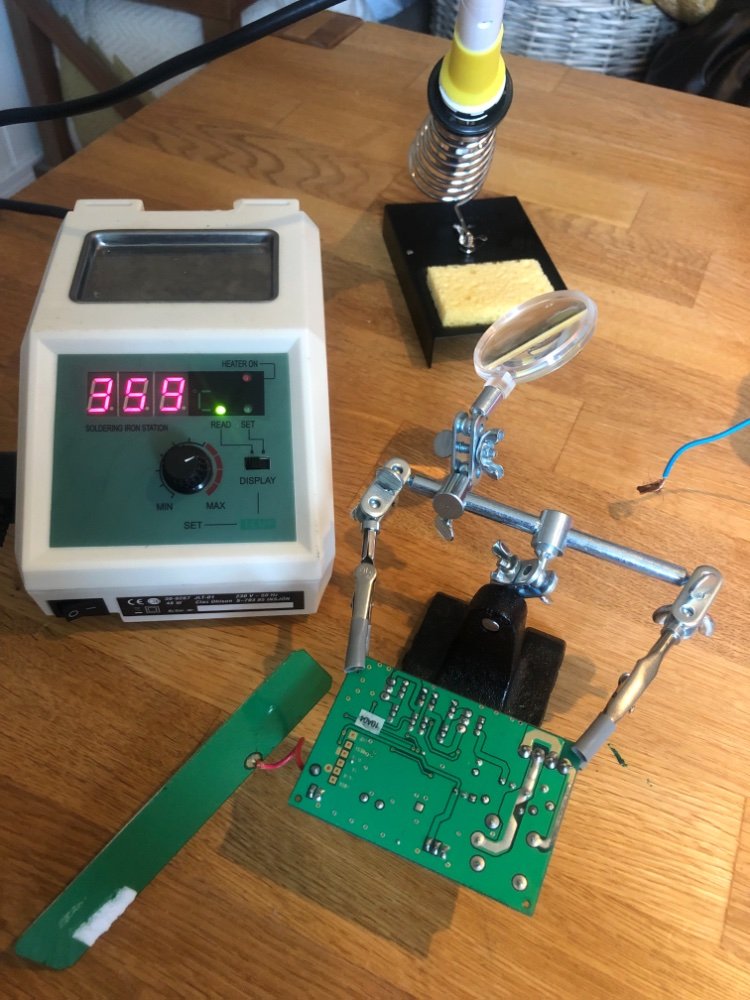

Så jeg rigget meg til med loddestasjon og innsuger. Loddestasjonen kjøpte jeg for mange år siden i en salgs-kasse på ClasOhlson til en latterlig billig pris.

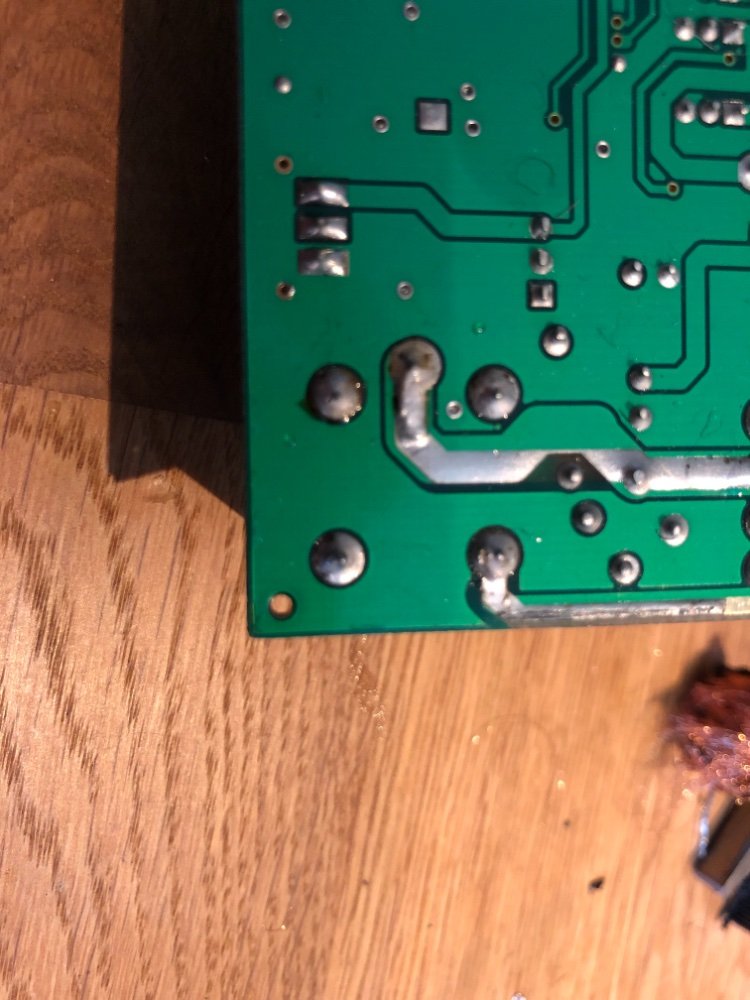

Så var det å forsøke å få loddet av det releet som stod der. 5 punkter som holder det fast og ikke mulig å smelte alle samtidig. Fikk fjernet det meste av loddetinnet med tinnsugeren, men de satt fortsatt som f.

Høyere makter fra underjorden ble påkallet i flere runder. Endte med å "klippe" releet i stykker slik at jeg kunne jobbe med hvert enkelt bein individuelt. Kudos til dere som driver med slik... for meg ble det litt mer sånn der "don´t quit your day job"... men omsider kom det av.

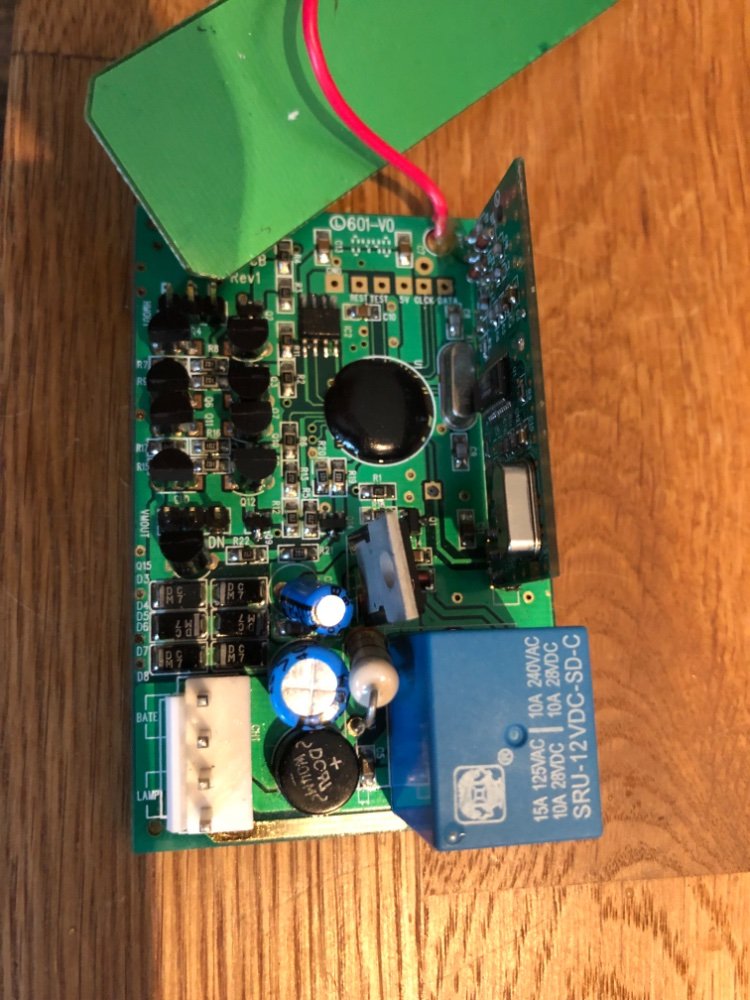

Og så ble det nye montert:





Forøvrig mye mer tilfreds med legmannens forsøk på å lodde det nye tilbake på kortet.



Så bar det ut i garasjen for å teste med et 12V batteri og lampen.



Voila !!! Det funket  Takk for hjelpen og "dytten i ryggen" @Fantino. Denne kunne fort ha endt i søplekasse hvis det ikke var for baatplassen.











[Fantino]

Fantastisk! Dette ble jo helproft utført også så vidt jeg kan se. Føles alltid som om en har fått noe gratis når en får til en slik reparasjon ?



Om det nye releet også skulle svikte så er antakelig designet dårlig slik at det blir gnist ved sjalting pga induktiv last men en vanlig glødelampe skal i grunnen ikke gi dette problemet. I så fall kan en putte på en passende ‘flyback’ diode mellom C og NC som ‘spiser’ gnisten (med streken på dioden mot C).





[VegJoh]

Fantino skrev for 10 timer siden:

Føles alltid som om en har fått noe gratis når en får til en slik reparasjon ?

 Ja det har du helt rett i

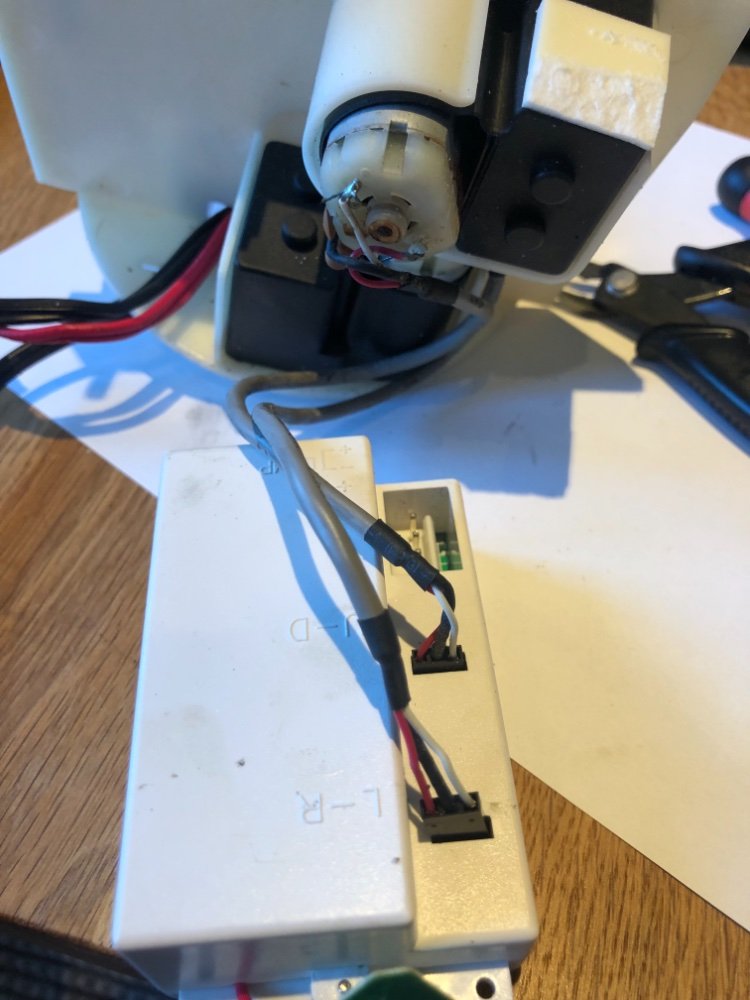

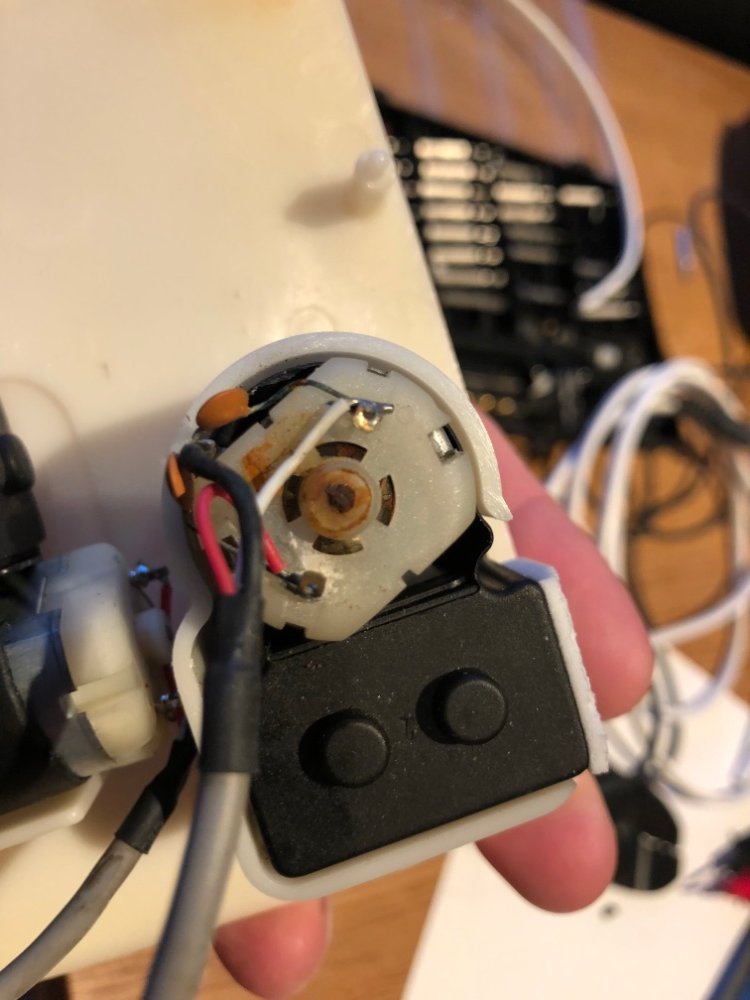

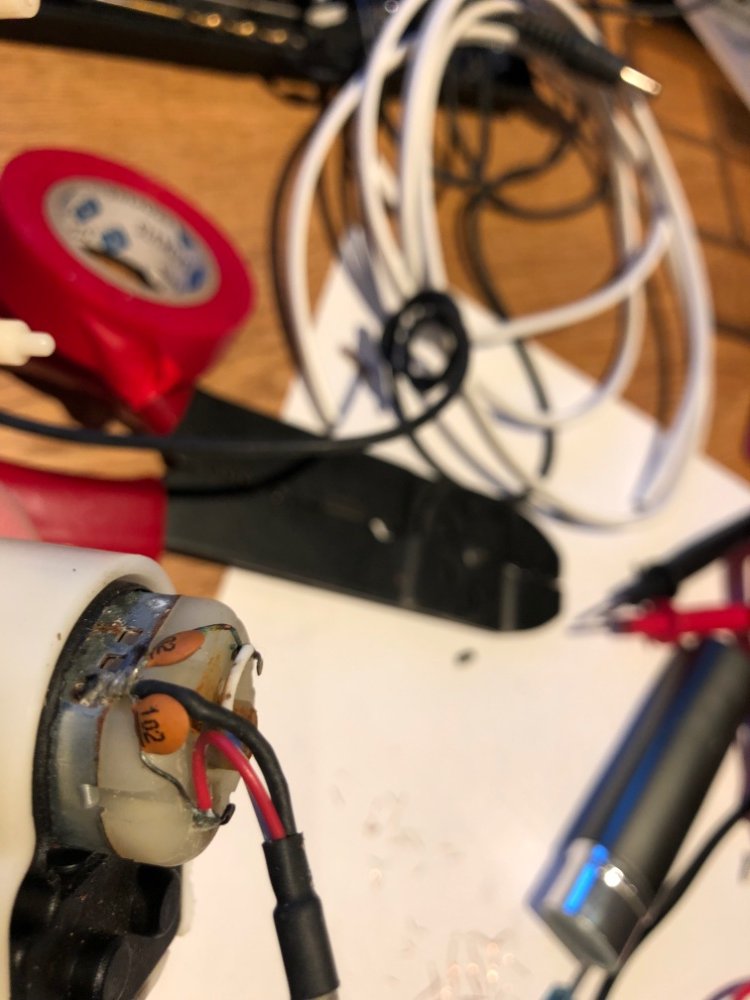

Nå har det seg slik at også motoren som lampen i høyderetningen også har tatt kvelden. Så nå som jeg har det oppe, så tenkte jeg å bytte denne også. Har et par liggende som er helt like, men er usikker på om disse kommer i forskjellig spenningsversjoner. Ser også at de er koblet litt spesielt, men jord til kappen og en kapasitator fra jord til hver leder bak. Kan alle elektromotorer av denne typen kobles slik, eller er det noe spesielt med denne typen som brukes her ?

[Fantino]

Kondensatorene er nok der for å redusere RF støy og gir muligens også bittelitt mykere gange på motoren. Ville flyttet de over identisk koplet. Ville målt hvilken spenning kortet ‘forsyner’ til motoren for å få en ide om hva som kan puttes inn, og testet de nye med denne spenningen. Er vel mest sannsynlig bare 12V fra forsyningen? Er gjerne tricky å vite hvilken spenning de du har liggende er beregnet for men de pleier nå å ha et spenn og kjøres jo uhyre kort tid så kan fort gå godt.

[VegJoh]

Takk igjen for svar @Fantino, du er virkelig en ressursperson på slike ting
