Koble VP D1-20 til varmtvannsberederen?

[Stifte]

Hei, noen som har en VP D1-20 som vet hvordan slanger til varmtvannsberederen er tilkoplet?

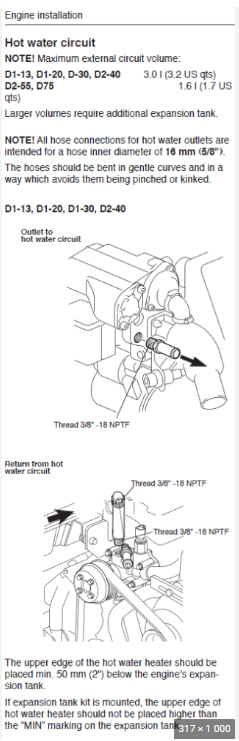

Har lest i instruksjonsboka, men synes det vises ikke så bra hva tilkopling som skal brukes ved kjølevannpumpen, der det er 2 alternativer.





[Chiefengineer]

Øverste ut av motor, nederste inn på motor.

[Stifte]

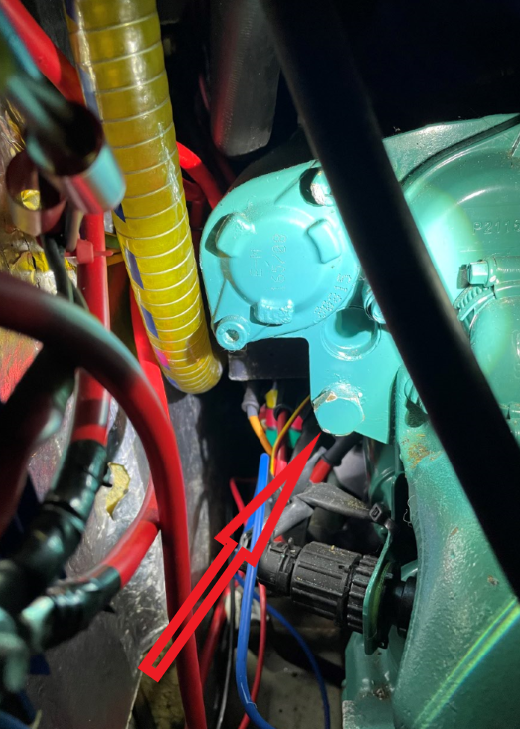

Takk for det, men eg er fortsatt litt usikker pga. i.h.t. til instruksjonen skal uttaket til varmtvann tas fra bakside på motoren, under kjøler. der er det kun et alternativ tilkobling, så den tenkte eg at var ok.

Ved ferskvannspumpa (i.h.t. instruksjonen) skal komme i retur fra varmtvannstank. Det er 2 tilkoplings punkt.

[Taskeladden]

Hvorfor spør du om du har instruksjonene fra produsenten?
Der har du jo svaret ditt, svart på hvitt, bokstavelig talt.

[Stifte]

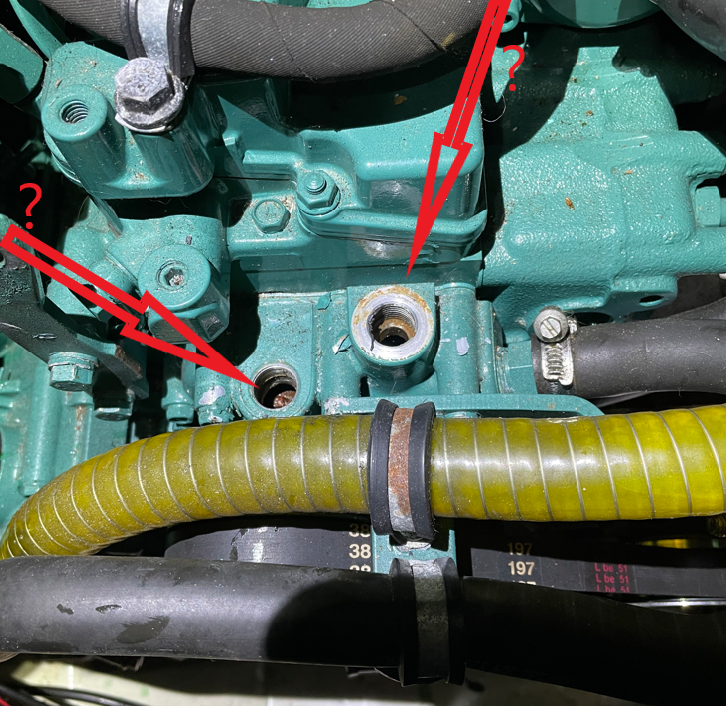

hei, problemet er at instruksjonen forklarer ikke hvilke av dem to alternative tilkoplingspunkta ved pumpa som skal brukes..tror det er det til høyre, men eg er ikke sikker..tenkte kanskje noen med lik motor og med ferdig opp koblet system viste..

[bellen]

I følge tegningen, so er det vel den til venstre som blir brukt? Den til høyre ser ut som der står en tempsensor på tegningen.

[Akvanauten]

Enig med @bellen

Ser ut som du skal ha retur på hullet til venstre på bildet ditt, og en sensor (temperatur?) på den andre.
