Koble trådløs styring og vinsj solenoid

[Karlsenkystfiske]

Har fått meg radiostyring til en elektrisk vinsj ombord. Den var billig, og det merkes på bruksanvisningen. Men kanskje noen her har erfaring og kan fortelle hvor de 6 ledningene skal.

Er altså en slik boks

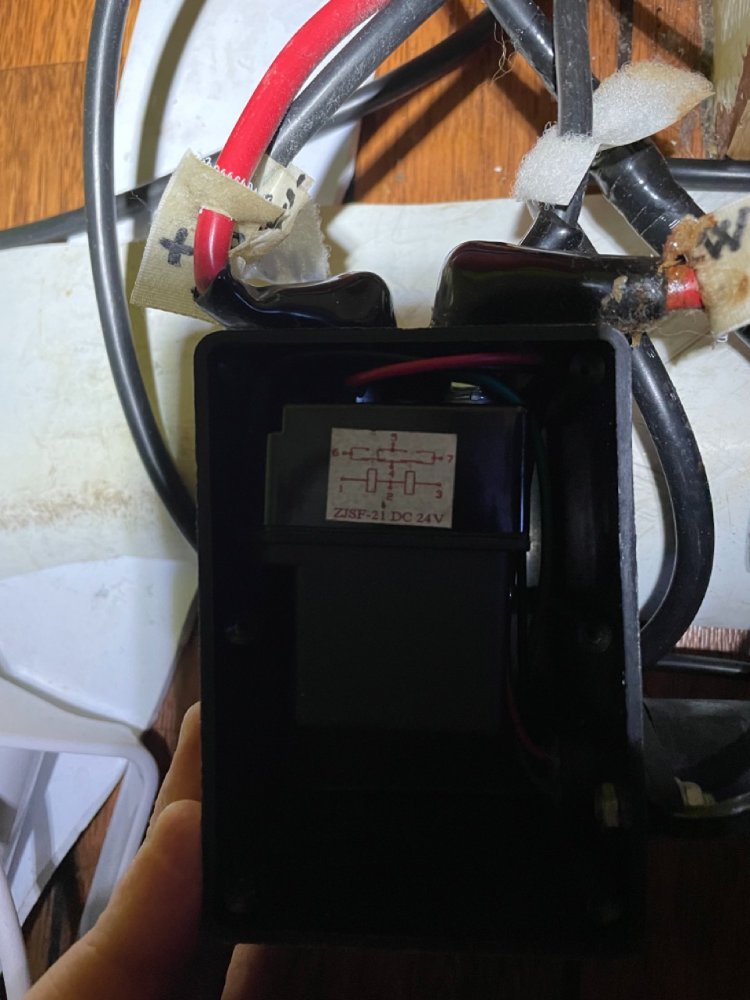

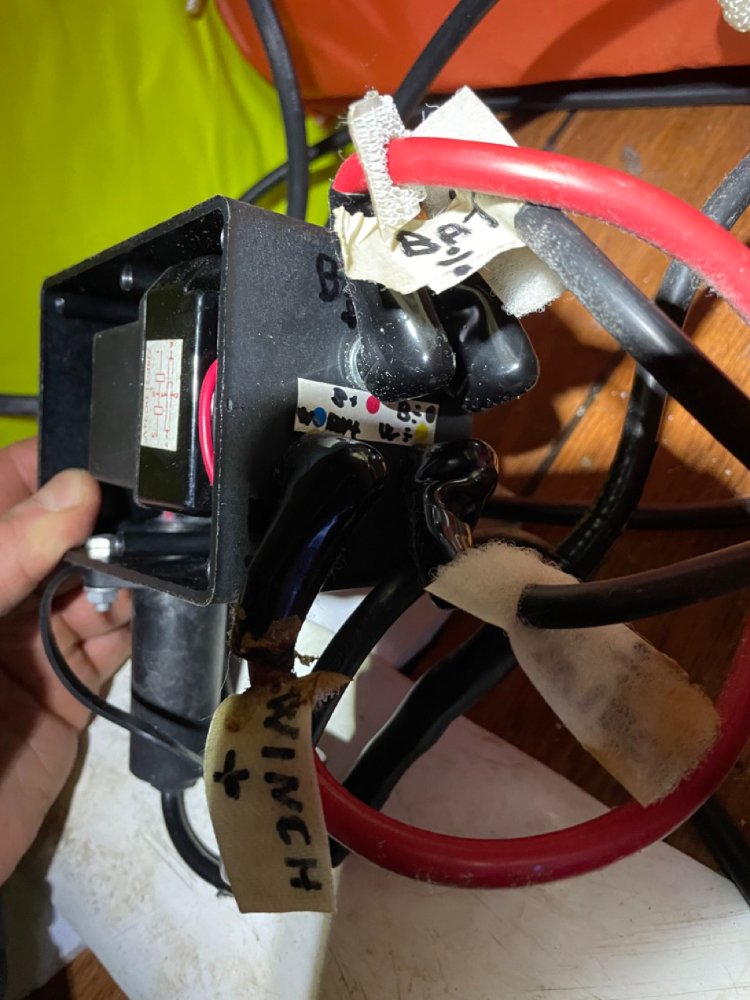

Som skal inn på denne

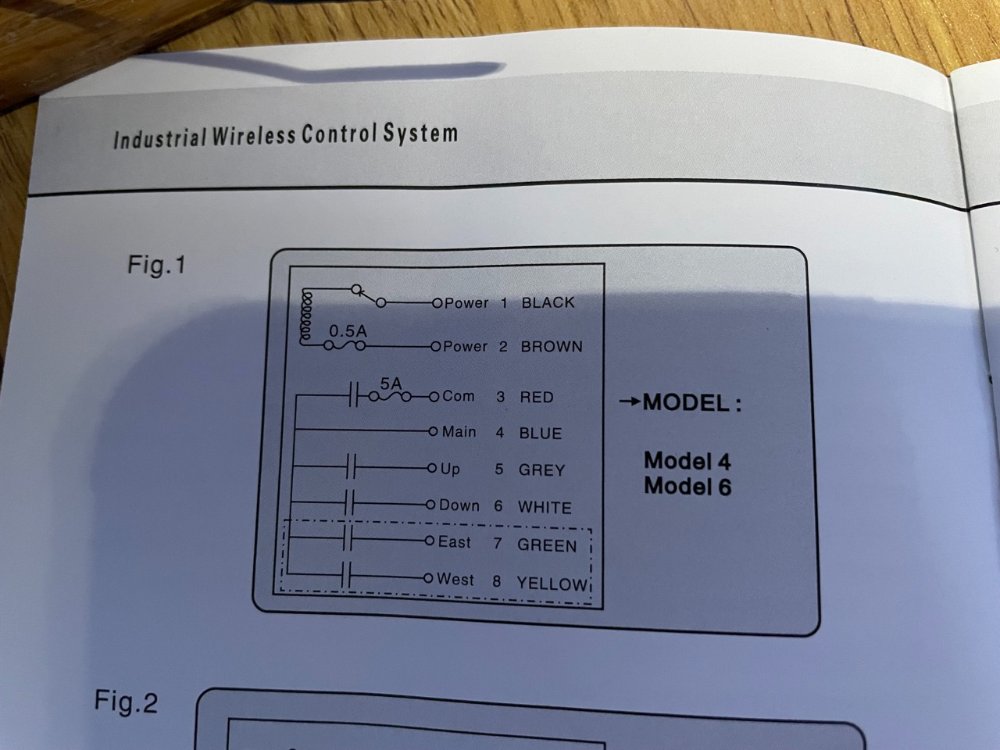

Koblingsskjemaet ser slik ut



Jeg antar da at 1&2 skal være en likestrømskilde. + og -
men er det ikke symbolet for en spole dem har satt inn der? Og hva betyr den bølgen? Kan det være at dem mener den skal sikres med 0,5A sikring? Er den øvre pila e forsøk på å tegne en bryter?



4, 5 og 6 antar jeg kan settes der som ledningene fra den kablede kontrollen er i dag. Men hva så med nr. 3 Skal den ha + spenning og 5A sikring?

[olews]

Toolfarm selger den : https://www.toolfarm.no/vinsj-tilbehor/radiostyring/radiostyring-hs-4-12-/-24v

Koblingskjema : https://www.toolfarm.no/file/sync-files/1267-tetra-hs-4-og-hs-6-koblingskjema.pdf



Pdf fila har forklaringer også, så dette burde få deg et skritt videre.





[Karlsenkystfiske]

Det hjalp absolutt!

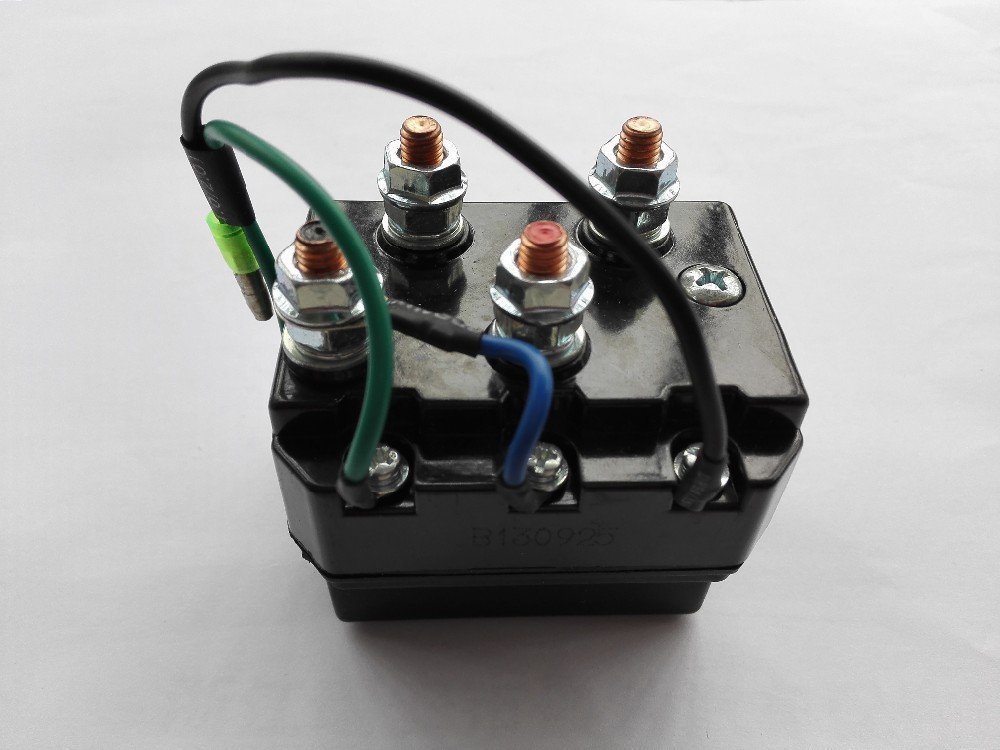

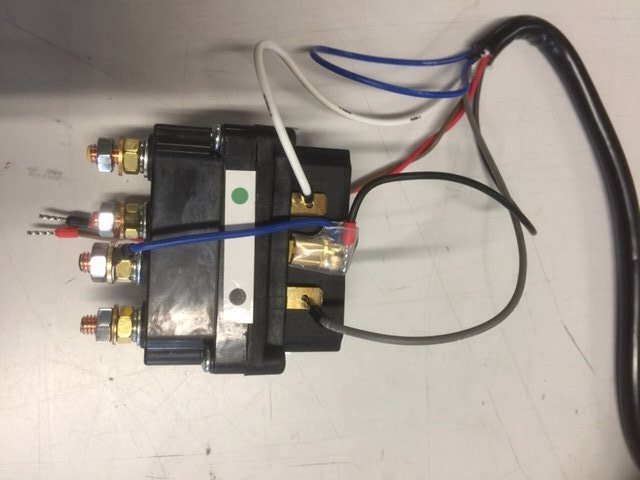

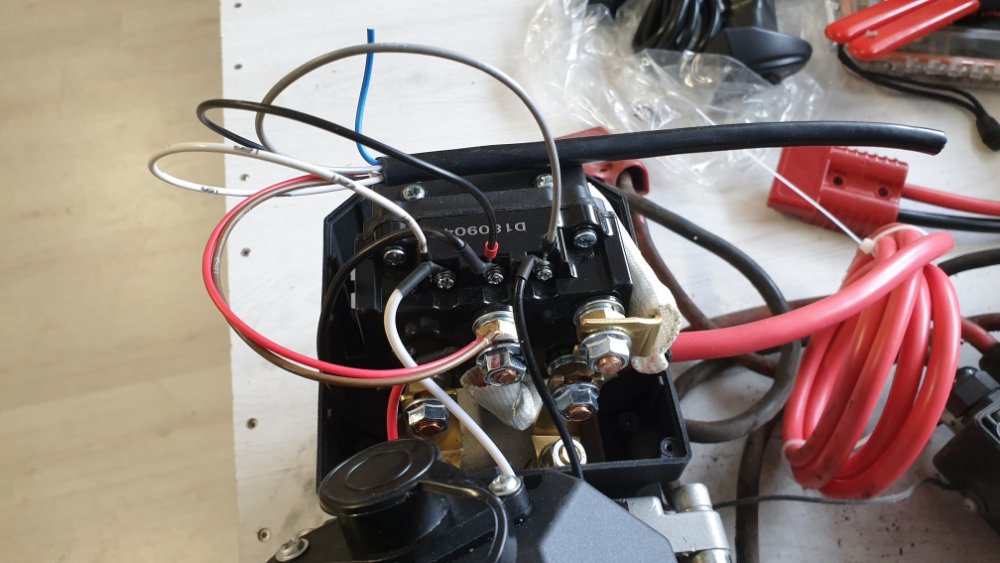

Fikk også disse bildene. Det holdt det :)
