Koblingsskjema for Quicksilver PH 605?

[Dodraugen]

Hei, noen som vet om det er mulig å få tak i et mer detaljert koblingsskjema for Quicksilver PH 605 enn det som står i brukermanualen?



Jeg har et problem med at den bakre lensepumpa ikke virker, verken via bryteren på konsollet eller flottørbryteren. Begge har egen sikring og det er spenning ut på begge kurser, men ikke på noen av lederene ved pumpa. Jordingen er ok, pumpa går om jeg kobler spenning direkte på en lederne.



Utfordringen er at kursen til flottørbryteren kommer fra en sikring ved batteriet, kursen via bryter kommer naturligvis fra konsollet foran. Men et sted inni båten møtes de og kobles om, da det ikke er samme farge på ledningene ned til pumpa som de som kommer fra sikringer/bryter. Jeg mistenker at denne skjøten har blitt herpa på en eller annen måte, særlig siden det også er en lekkasjestrøm et sted som tapper batteriet selv om hovedbryteren er slått av...

Så, noen som har et tips til enten skjema eller hvor skjøten på kabelnettet er? Eller må jeg "grave rundt" og lete inni skroget? Burde hatt ekstra ledd på både armer og fingre virker det som...



[Dodraugen]

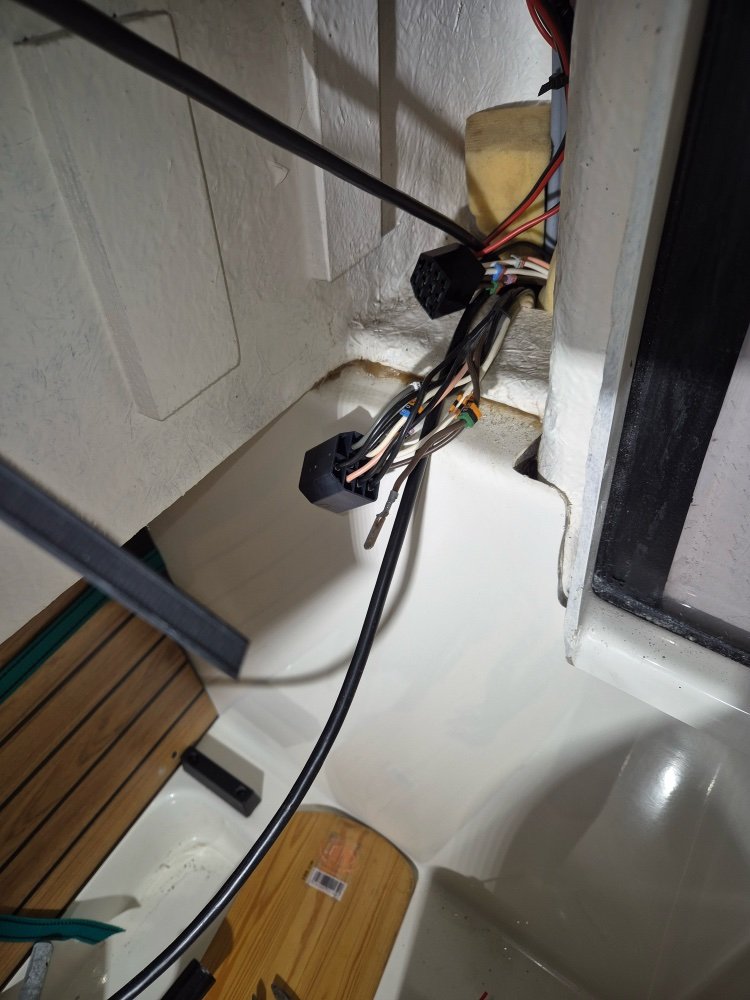

Om noen flere skulle lure på dette etterhvert, her er svaret: Nei, det finnes ikke noe detaljert skjema tilgjengelig. Men, bak panelet ved siden av førerplassen, er det intet mindre enn 3 «multikontakter» med alle muligheter for dårlig kontakt. Man må løsne 3 skruer og skjære opp en limfuge for å finne dem.  Se bilde. Jeg dro ut ledningene og sprayet med kontaktspray, og etter det virket lensepumpebryteren på panelet. Jeg fant også ledningen som gikk til flottørbryteren, men det hjalp ikke med kontaktspray. Jeg fant en knekk på ledningen ned til pumpa, byttet den og så virket den også… !
Men lekkasjestrømmen som tømte batteriet viste seg å være på kursen merket “ledig”  på sikringspanelet ved batteriet. Nappa ut sikringen, da forsvant lekkasjestrømmen… M.a.o. må det nå være noe som ikke virker, men jeg har ikke funnet det ennå, så da får det bare være

[Faxen]

Har bilradio ombord? Den kan trekke strøm, selv om den ikke er på. (minnet)

[Dodraugen]

Den er etter hovedbryter, så den er utelukket.
