Koble 12v brytere fra jula

[MR Swe]

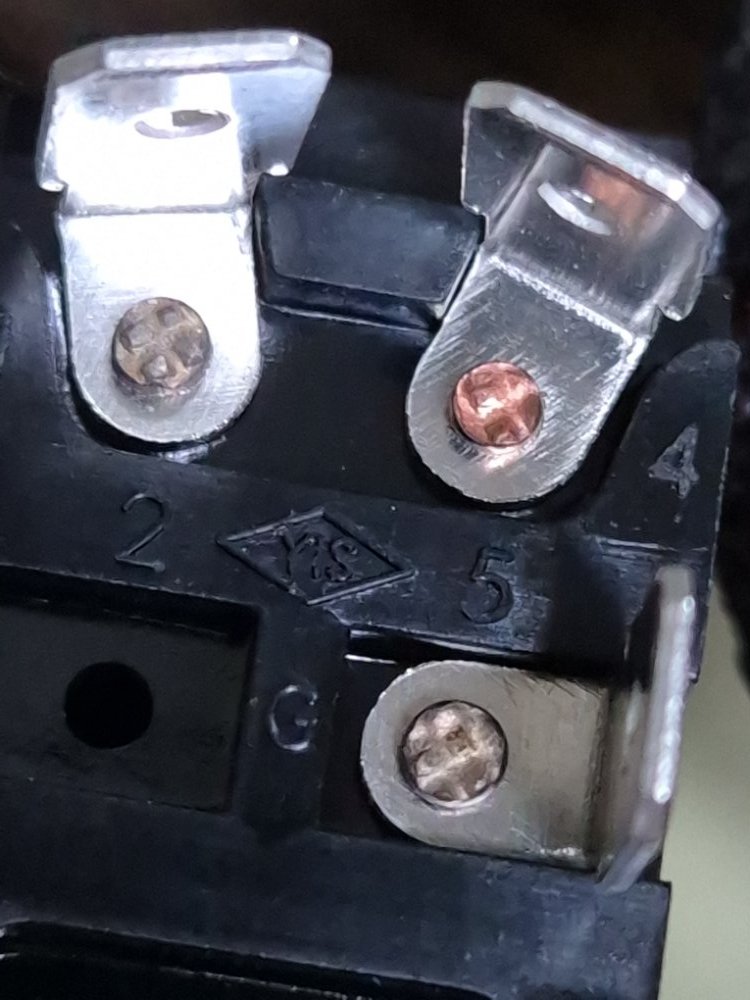

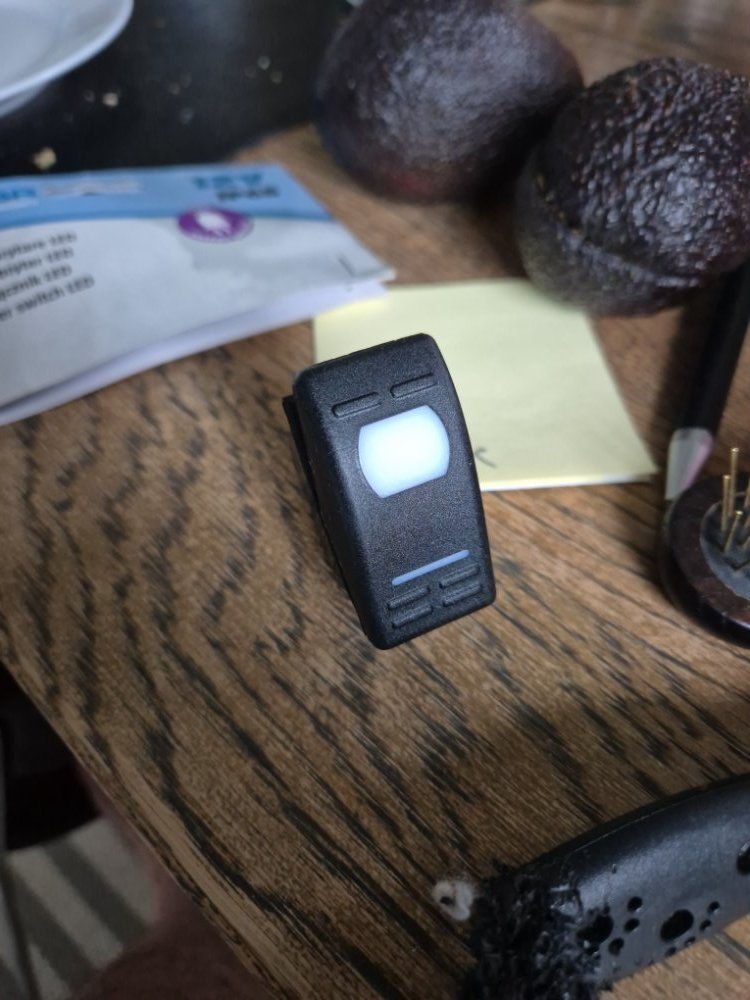

Har en jula brytare 650-437 som jeg skal montere i båten. Men hvor skal de 2 røde og pluss inn? Er ikke med noen bruksanvisning

[Fantino]

Gjetter på at G skal ha minus for å få lys i bryter i på-stilling og så er de andre inn/ut, mulig den ene må stå på ut-sida for at lys skal funke (i så fall bare å bytte de skulle en tro)

[Arne2]

Ville gjettet på at den ene tilkoblingen er "common" og så er den ene utgangen "normally closed" og den andre "normally open", dvs de fungerer motsatt. For å finne ut hva som er hva og ellers hvordan bryteren er koblet, så ville jeg brukt et ohm-meter og målt. Lukket bryter (on) = ca 0 Ohm. Åpen bryter (off) = ca uendelig antall Ohm.



Hvis man finner fram til to tilkoblinger som har 0 ohm mellom seg når byteren er på og uendelig antall ohm når bryteren er av, da har man jo funnet fram til den "normale" (normally open) bryterfunsksjonen.



(Mulig det formelt sett er "litt feil" å bruke betegnelsen "normally open" og "normally closed" på en vippebryter med to stabile posisjoner ved at betegnelsen egentlig hører hjemme hos trykkbrytere med fjærretur.)

[Dixie 2100]

Denne er vel enten på eller av? Utfra plasseringen av tilkoblingene så tipper jeg pluss inn på 1, ut til last på 4 og minus for lys inn på G.

Om den lyser konstant så prøv å bytt om på 1 og 4.



Du kan også bruke multimeteret som @Arne2 beskriver.

[hansa82]

Siden dette er en bryter med lys, så er det en pluss, en minus og en ut til forbruker.
Hvilken kontakt som er hva, må man måle seg frem til med et ohm-meter.

[Arne2]

Sannsynligvis så er det nok en inngang og to utganger og pluss går fra inngangen og videre til en av utgangene. Sannsynligvis så vil stillingen på bryteren veksle signalet på inngangen (pluss) til en av utgangene (den ene eller den andre) avhengig av bryterens stilling.



Rent teknisk er det jo mulig å koble pluss og minus til hver sin inngang, og så kunne velge pluss eller minus på utgangen, men det gir vel ikke noen brukbar anvendelse for de fleste anvendelsene?



(Samme bryter kan vel gjerne kobles opp på begge måter ved å bytte om på hva som er innganger og hva som er utganger, men det er vel bare en måte som fungerer noe særlig bra. Da blir det pluss på inngangen og den ønskede utgangen, slik at man kan åpne og lukke en krets.)

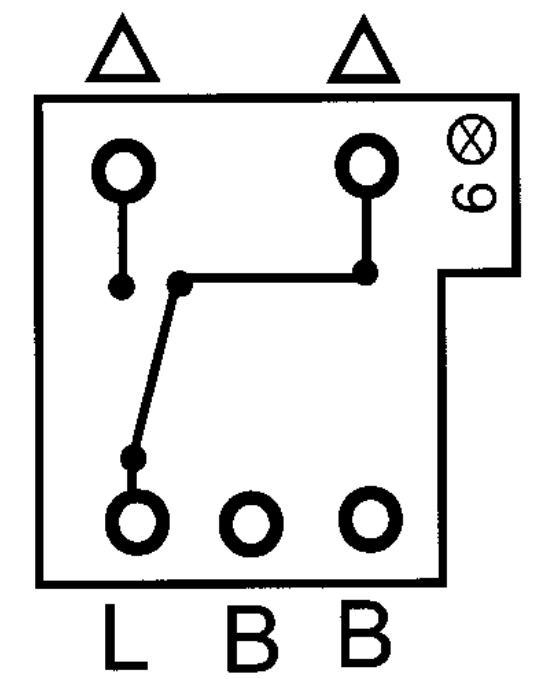

Ville gjette på at den innvendige funksjonen til bryteren er lik med denne bryteren for vekselspenning, det L er inngangen og de to pilene er to utganger som kan vekse mellom å få kontakt med inngangen. Om det er slik kan man måle med ohm-meter.

[Lars H.]

Dette er ikke noen bryter med "veksling". Det er en ren AV/PÅ bryter med lys, se Jula sine sider for art.nr. 650-437

[Arne2]

Men hvorfor har den 3 tilkoblinger? Tenker nok at den vanlige funksjon bare er å fungere for av/på, men hva er da tilkobling no 3? Sjekker man med et Ohm meter så har man jo svaret.

[Lars H.]

Den tredje tilkoblingen er minus til lus i bryteren.

[Arne2]

2 minutes ago, Lars H. said:

Den tredje tilkoblingen er minus til lus i bryteren.

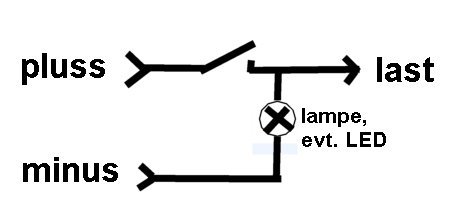

Ok. Da medfører det faktisk riktighet at den skal ha både pluss og minus på grunn av at den har en innebygd lyspære/LED.

[Lars H.]

Helt korrekt, slik er "innmaten" ut i slike brytere.



[Arne2]

Meget bra!
