YANMAR 3YM20, oppkobling av motor, kobling til diesel tilførsel, kobling til panel B

15.Oktober

Hvor kommer slangen til fødepumpa fra? Tank -> Vannutskiller/filter -> fødepumpa Antar jeg....

Hvor skal slangen som kommer inn / ut på toppen av dieselfilter-huset som ikke går til/fra motor eller fødepumpe ?

Noen som har en skisse?

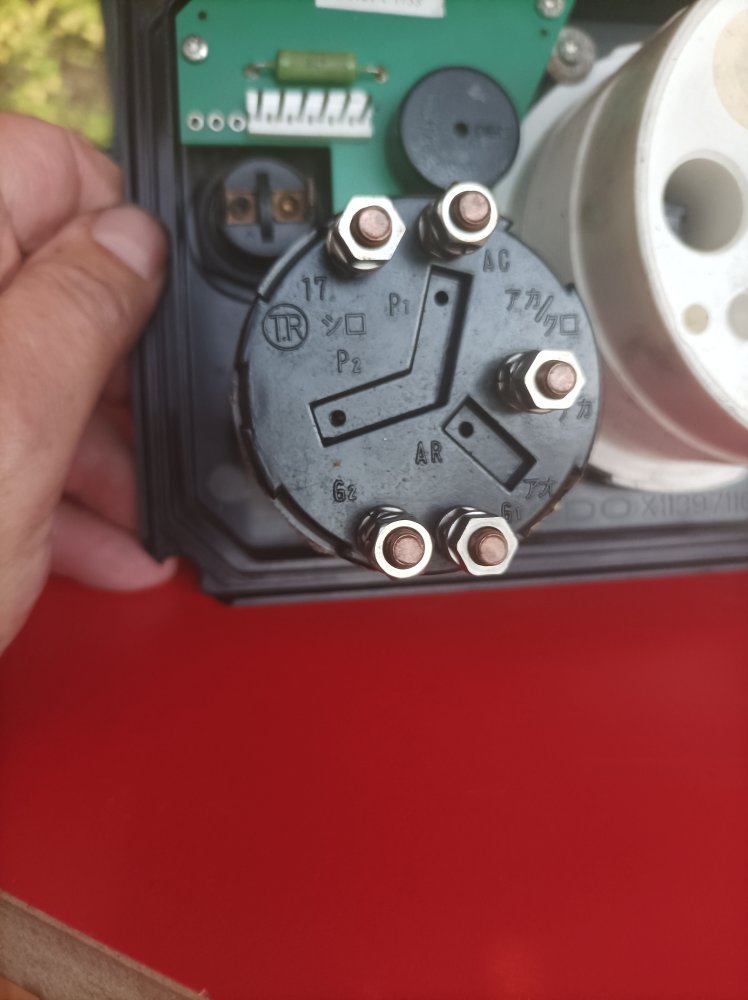

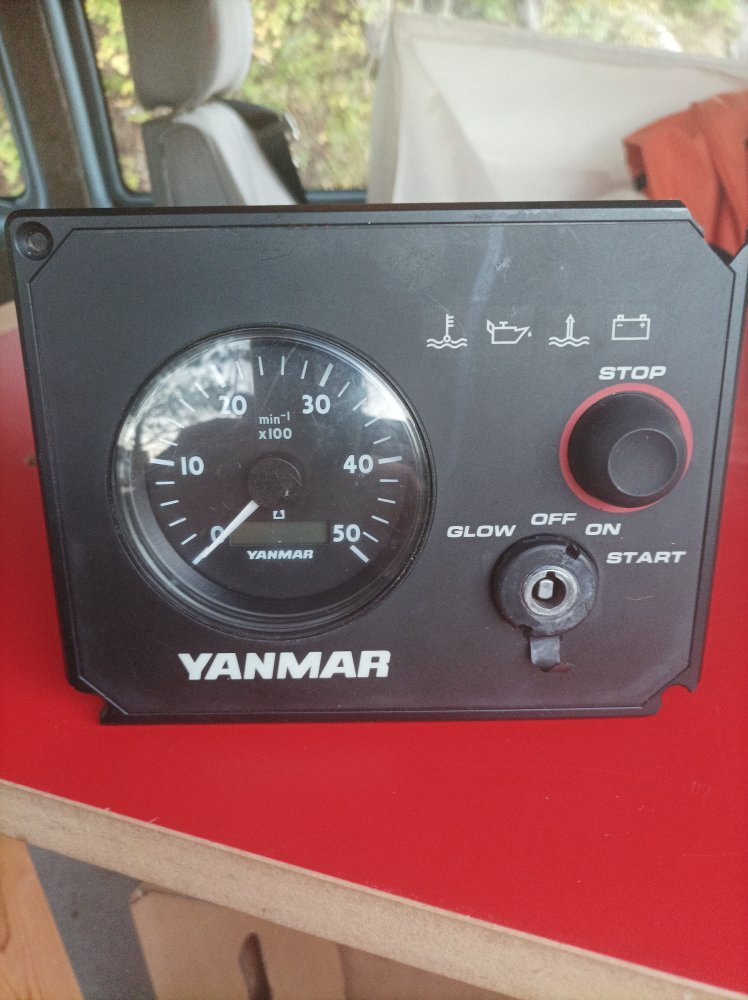

Har noen diagram eller beskrivelse av tilkoblinger bak på det "gamle" B panelet med nøkkel ?

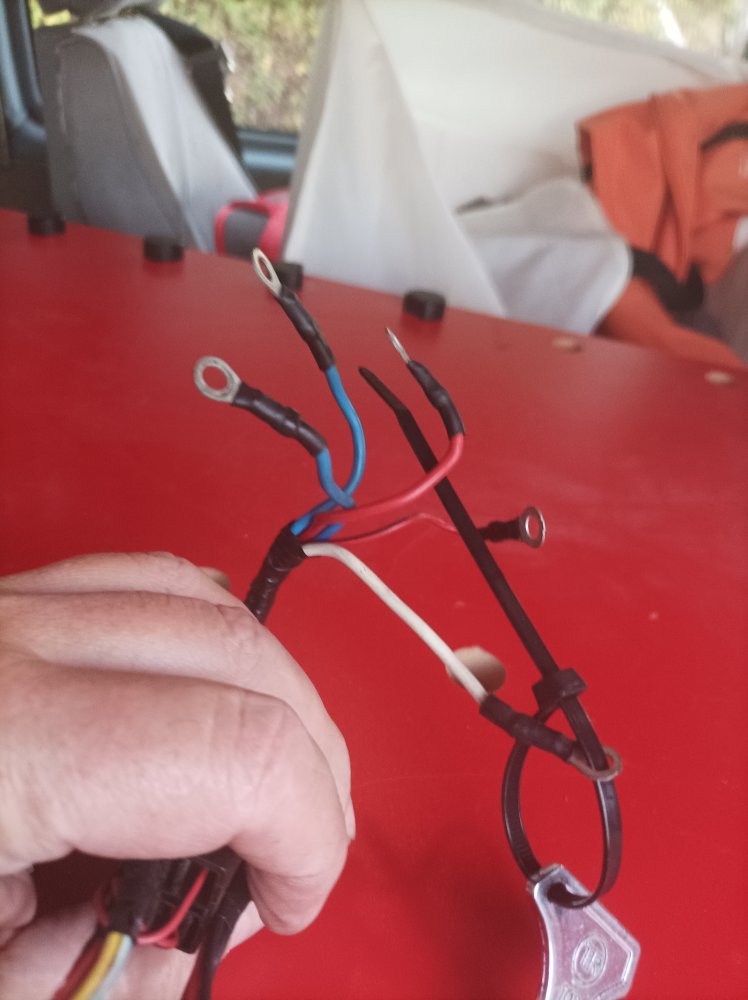

På panelet er alle kabler til bak på turtelleren koblet fra og har ikke funnet dokumentasjon på det, har noen det?

Info under sier ikke nok

Dette dokumentet viser tilkoblinger og ledningsfarger for Yanmar 3YM20 motor med analogt B-panel. Panelet har nøkkelbryter, turteller, timeteller og alarmlamper for olje, temperatur og ladesystem.

Pin / Ledning Farge Funksjon Tilkobling

B Sort (Black) Jord / minus Motorblokk / batteri (-)

R Rød +12 V batteri (via hovedsikring) Batteri (+)

RW Rød/Hvit Tenningsstrøm (etter nøkkel på ON)

Panel og sensorkretser

YW Gul/Hvit Oljetrykksalarm Oljetrykksbryter

GY Grå/Gul Vanntemperaturalarm Temp. bryter på topplokk

LB Lys blå Ladesystemlampe Dynamo L-terminal

BL Blå Panellys / belysning Via nøkkel ON eller bryter

P Grønn / Hvit Turtellersignal Dynamo W-terminal

OR Oransje Buzzer Intern alarmkrets

BR Brun Forvarming (gløding) Glødeplugg-relé

W Hvit Startkrets Starter solenoid

Viktige merknader:

• Motor og panel deler samme jord (svart kabel).

• Ikke koble dynamoens ‘B+’ til ladesignallyset – bruk kun ‘L’-terminalen.

• Panelbelysning (BL) skal sikres via 2 A sikring.

• Bruk originale Yanmar kabelstammer for korrekt kontakt og fargekoding

IMG_20251015_175923.jpg.6ef91d18e2d20987ba652665186a3baf.jpg IMG_20251015_175938.jpg.8a551391034cd0af92894a1618f6389d.jpg IMG_20251015_180057.jpg.f571325a78708a62ee0334456214d074.jpg
