Prosjekt: 27ft Katamaran speedbåt i finèr.

[Raunvik]

Hei.



Tenkte å lufte prosjektetmitt.

Jeg har lenge ønsket meg en stor katamaran speedbåt. Har en liten formel1 sak som er ødelagt, og planen var å bygge opp denne, men etter litt googling så bestemte jeg meg for et stort prosjekt, (27 fot x 8ft 6") ca (8,2 m x 2,5m)

Utseend kommer til å ligne Welmax 90, gammle class1 båten til Ugland Racing, pga mange rette flate linjer som er lett å lage, innvendig blir det en meget liten lugar.

Motormessig blir det 2stk v8, ca 300-450 i hver katamaran, men forste sesong etter skroget er ferdig testes med 225hk mercury xr2. Cockpit har jeg ikke bestemt meg for, enten åpen eller lukket type.



Rammeverket blir limt sammen etter typisk katamaran design, og utviklet litt.

utvendig vil det til slutt bli lakkert. Enten helt rød, eller carbon duk på dekk, sort skrog og med noen røde striper/tribals.



Materiale som blir brukt er okume finèr, med epoxy og glassfiberduk på bunn og side.

Regnet litt kilo på kun finè platene(hele plater, der ingen hull er utskjært)

4mm : 180kg

6mm : 252kg

9mm : 432kg

12mm : 576kg



Rammeverk blir 12mm, mens dekk, side og bunn blir sikkert på 6mm,

foreløbig lengste avstand på skott er 90 cm, men kommer til å sette inn mellom hvist det blir for "mykt",

ellers blir det 10 cm mellom hver stringere.



Sitter ennå med arb tegninger, så prosjektet skal iverksettes i sommer, da jeg nå er opptatt med reising i jobben.

Har brukbart stort verksted å holde på i, heldig vis.





Her er bilde av Welmax 90, guttedrømmen.



Her er noen av plantegningene, noe er første utkast, ikke så detaljerte.





så det er bare å komme med gode forslag og tips.





Robert

[Droll]

Har tenkt litt i de samme baner selv.. men da en mindre variant ( 15 > 18 fot ), og da ting tar tid og jeg er litt treeeg av meg så har det ikke blitt så mye enda.



MEN kan foreslå litt lesing før du begynner for alvor ..

"Secrets of Tunnel Boat Design©", inneholde alt du trenger å vite om hvordan denne type båt fungerer ( med beregninger, formler og historie )..



Trin 2 blir da "Tunnel Boat Design Program (TBDP©)" .





Arne Kjetil

[alphaman]

dette høres ut som en bra guttedrøm lykkketil

[haugi]

Dette kan bli meget interessant og følge med på. Gleder meg til byggestart

Redigert 4.Mars.2011 av haugi (see edit history)

[Raunvik]

Takk for tipset.



Boken er bestillt, programmet blir nok bestillt etterhvert, Skal bli godt å komme igang ja,



Robert

[dastunt]

Ojojoj så spennande!!! :thumbsup: Dette blir heilt topp og følge.

[Kaptein Fredrik]

Skikkelig proffe tegninger du har tegnet Raunvik :thumbsup:



Skal bli tøft å følge med videre her!

[Raunvik]

Det som er på tegnebordet nå er:



1. En escape luke i dørken, i tilfelle ulykken inntreffer.

2. Forsenkninger i bunnen, for fart og stabillitet, jobber med noen løsninger som enkler byggingen av disse.

3. Stroppefester for å løfte båten, ser etter noen som er nedfelt, og ikke stikker opp hele tiden, disse boltes da fast i rammekonstruksjonen.



her er link til bilde med bunn og luke:

http://www.marinepool.de/bildearkiv/news/2010_uddevalla_sgp/_RAF7173_midsize.jpg?hash=Rkw1R7bGSKtPIwngolgpwQ

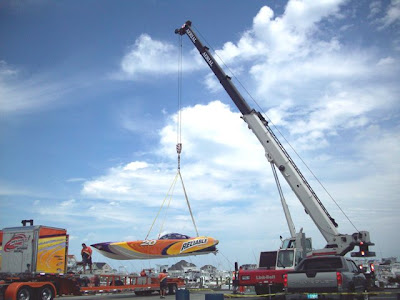

her er båt under løfting.

Redigert 5.Mars.2011 av Raunvik (see edit history)

[Nonsense]

Ser du har laget noen flotte tegninger, men hadde det ikke vært verdt innsatsen og bruke ett eller annet tegneprogram for ett såpass stort prosjekt? Det blir kanskje mer jobb i begynnelsen men endringer underveis blir vel mye lettere?



Ellers så må jeg si dette er ett ambisiøst prosjekt som jeg gleder meg til å følge med på! Lykke til!

[Raunvik]

Har sett litt rundt på nett etter ulike typer fremdrift som jeg vurderer.

-Overflatedrev

-hekkaggregat

-vannjett



Så det jeg skal "prøve" på, er å lage slik:



Blir en løsning med axiale toveis trustlager på yttre og indre medbringere, dette blir da gjennomføringen fra innvendig til utvendig bak, med tettninger såklart. de lagrene jeg har sett på koster 400kr, billig.



deretter blir propellakslingen festet til den yttre medbringeren med en u-link, pluss noen stag/fester for røret til propellakslingen, dette for å få tiltet og styrt med(blir ror på undersiden av disse.



Kommet ett stykke på tegnebrettet med dette, men hvis det går til hel"&%/?#%te så får jeg bare kjøpe "the real deal"

[haugi]

Er det lov og spørre hvor stort budsjett du regner på dette?

[dastunt]

lurer veldig på korleis det går med dette prosjektet?

[dieselfan]

Dette er det mest spenende jeg har sett i år



En Argentiner vant i Tvedestrand i -88 med en ca 27 tre-katte med Ace reklame på. Denne var bygd i Argentina.



I Langesund ca -90 var det 2-3 25 fot Puma disse er bygd i England, mener å huske at konstruktøren var med i den ene båten.



Halvorsen's i Tvedestrand har bygget/bygget om en 22/23 fot katte med Sting reklame på, ca -96 til -99 ??



Over 50 knop er utformingen av canopy grusomt viktig på en katte, den er sår på "nedpress" fremme på skroget.



Lekkert om du klarer å bygge dine egne overflatedrev



Håper noen av opplysningene kan sette deg på sporet
