Sabb/Ford 2715, hvordan koble turteller med induktiv giver?

[svenn-m]

Er det noen som kan hjelpe med et koblingsskjema til en ford 2715?

Ble litt ivrig når jeg skulle demonterte alle ledningene, så jeg glemte og merke de.

[jonn]

Hei, på motor eller instrumentpanel?

[svenn-m]

Det er på motor og instrumentpannel, det er turteller jeg er mest usikker på. Den skal kobles til en giver som står i siden på blokken, men vet ikke hvordan.

[jonn]

Normalt skal turtelleren kobles på dynamoen, merket W.

[svenn-m]

Det er kanskje det som er mest vanlig, men på denne er det egen giver til turteller.

[jonn]

Du har ikke et bilde av dingsen da? og ledningene?

Overhalte en slik for noen år tilbake, den hadde uttaket på dynamoen.

[svenn-m]

har ikke noe godt bilde av den på motoren min, men er pos 7 på dette bildet.

[Roger jo]

Der har du tre muligheter mener at det er de to ytterste, hvis jeg husker rett.

Kan sjekke til onsdag.

Fant denne.



Redigert 22.Januar.2012 av roger-jo (see edit history)

[svenn-m]

Slik ser turtelleren ut bak. En er jord og de 3 andre vet jeg ikke hva som er hva.

[Tilde]

Jeg hadde 2 av disse 2715 Lehman evighetsmaskinene i en GB for noen år siden.

På denne var turtellerne koblet via W-uttaket på dynamoene.

[svenn-m]

Var koblet på egen giver hos meg. Skulle ha merket hvor ledningene skulle når jeg demonterte

[svenn-m]

Var ute i båten og prøvde meg fram litt i dag.

På giveren er det 2 utganger, en er merket G/S andre er merket C

På instrumentet er det kun den i midten som er merket G (ref bilde)

Eneste måten jeg fikk utslag på instrumentet var når jeg koblet plus på G på instrumentet G/S fra giveren til inngangen til venstre på instrumentet og fra C på giveren til - på batteriet.

Ikke vet jeg om dette er riktig, men fikk da 2400 omdreininger når jeg matet giveren med boremaskinen som skal gi 1800 omdreininger.

Dette stemmer hvis utvekslingen på giveren er 3:4?

Redigert 26.August.2012 av svenn-m (see edit history)

[Roger jo]

På giveren er det 2 utganger, en er merket G/S andre er merket C

På instrumentet er det kun den i midten som er merket G (ref bilde)

Eneste måten jeg fikk utslag på instrumentet var når jeg koblet plus på G på instrumentet G/S fra giveren til inngangen til venstre på instrumentet og fra C på giveren til - på batteriet.

Ikke vet jeg om dette er riktig, men fikk da 2400 omdreininger når jeg matet giveren med boremaskinen som skal gi 1800 omdreininger.

Dette stemmer hvis utvekslingen på giveren er 3:4?

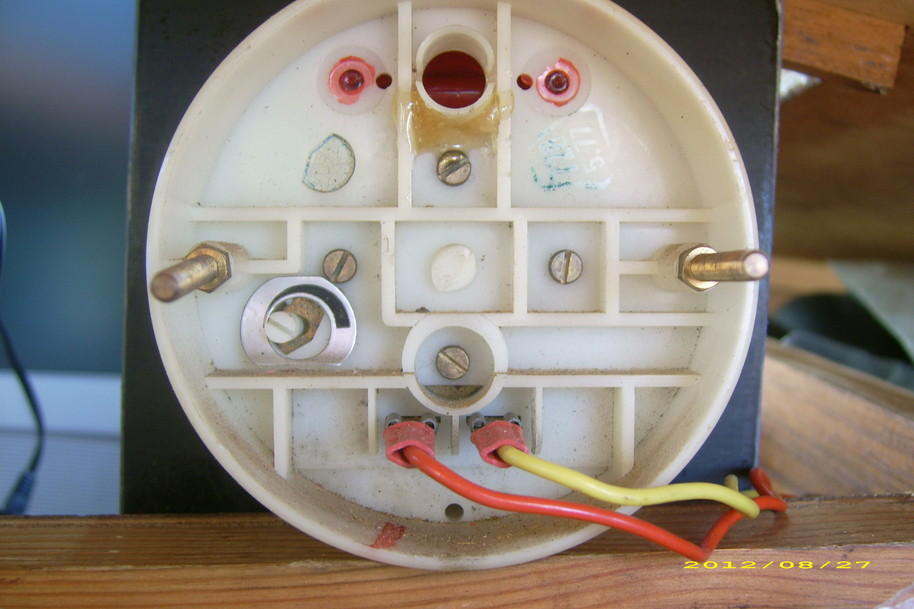

Slik er det koplet hos meg ( topolet anlegg) Gul ledning er på noe som ligner en "G"



I det tomme hullet skal instrumentlys inn.

[svenn-m]

Giveren ser make ut som min, er det minus eller pluss du har koblet til c?



[Roger jo]

make ut som min, er det minus eller pluss du har koblet til c?

Rød er minus etter min mening.

[snorken]

På el- skjemaet på min Perkins vises turtallsgiveren med symbol som en vekselstrømsgenerator og er koblet til minus og giverledning som går til G på instrumentet. Instrumentet er også koblet til minus.
