Tegninger til drevbukk / tralle

[mmosberg]

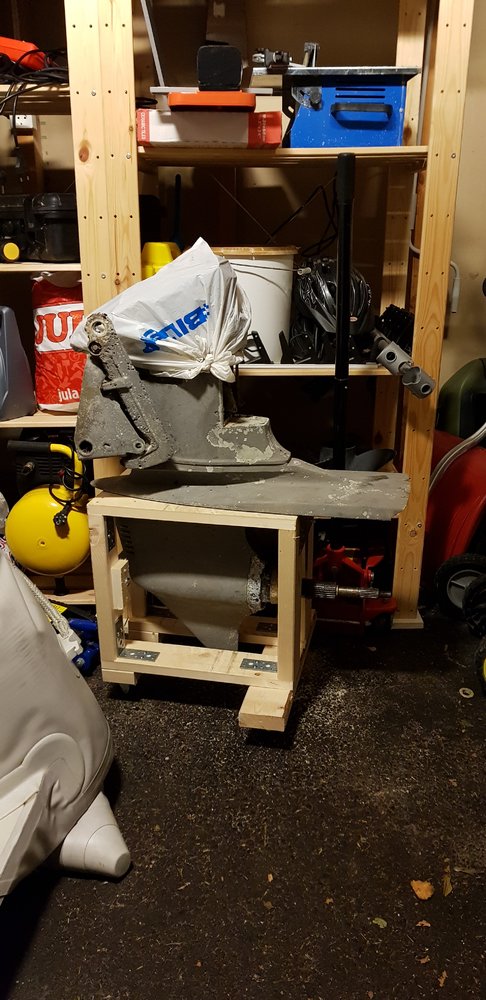

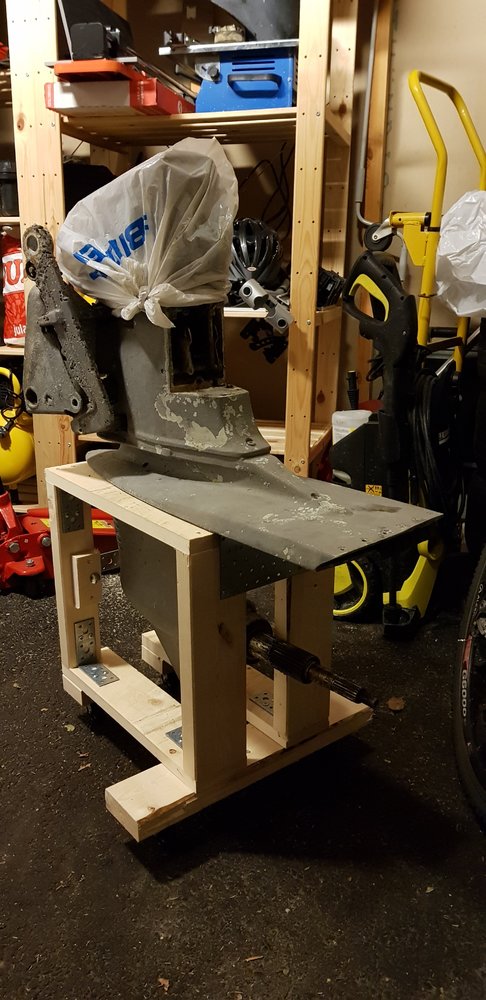

Da er det min tur til å bidra litt her på dette fine forumet. Har laget meg en drevbukk m/hjul som jeg syntes ble ganske grei. Her ligger bilder av ferdig bukk med et DP-G drev isatt. I tillegg finnes målsatte tegninger med materialliste.



Bilde 1



Bilde 2



Bilde 3



Bilde 4





Tegninger:

https://www.dropbox.com/s/65fof7vbnffa7y0/Drevbukk%2C%20a.pdf?dl=0

https://www.dropbox.com/s/7wvqii51p6dmyfb/Drevbukk%2C%20b.pdf?dl=0

https://www.dropbox.com/s/y5f5sqf4rx8ego6/Drevbukk%2C%20c.pdf?dl=0

https://www.dropbox.com/s/gdr3dsiou0izg30/Drevbukk%2C%20d.pdf?dl=0

https://www.dropbox.com/s/v6eaull8s8ay4ls/Drevbukk%2C%20e.pdf?dl=0





[Teerex]

Flotte greier, men står ikke drevet feil vei i forhold til bukkens åpning hvis den skal trilles under drevet bakfra?

[mmosberg]

Jo det gjør den. Må snus før montering på båten. Men drevet står "riktig" nå for service, oljeskift osv. mtp tyngdepunkt og stabilitet.

[Sjøbliss]

Denne var fin, kan godt være jeg kopierer og lager en slik ja. Fin jobb og knallbra tegning. :)

[Goddis77]

Lånte denne jeg og. Ble bra på et VP290DP og ?

[Torsen67]

Passer denne til DPH drev?
