Avstand mellom autopilot og magnetkompass

[Frivakt]

Skal montere en Raymarine autopilot. I monteringsanvisningen for styringsenheten (ST8002) står det at denne skal monteres min. 0,8 m fra magnetkompass. Jeg sliter med å finne en fornuftig plassering mer enn 0,5 m fra kompasset. Noen som vet hvor viktig det er å overholde denne avstanden?

[Hulda]

Det blir av typen 'hvor lang er en strikk'-spørsmål. Feilen er at det kan bli interferens og misvisning. Du må prøve selv. Vanligvis legger produsentene inn en viss sikkerhetsmargin. 30 % reduksjon av sikkerhetsmargin er generelt å anse som vesentlig.

[Frivakt]

Jeg skjønner ikke helt hvorfor styringsenheten skal være så sensitiv for dette. At Fluxgate må plasseres unna magnetisk støy, er forståelig, men styringsenheten er vel ganske plain elektronikk som alt annet på dashbordet?

[Bonus]

Frivakt skrev 12 minutter siden:

Jeg skjønner ikke helt hvorfor styringsenheten skal være så sensitiv for dette.



Er du sikker på at det ikke er det motsatte; at styringsenheten ikke skal influere på installerte magnetkompass?

[riskyrasmussen]

Styreenheten forsyner jo pumpen, slik at kabelen fra styringsenheten til pumpen, og likeledes kabelen som forsynes styreenheten vil lage kraftige magnetiske felter når pilot-pumpen går.



For å redusere feltene så mye som mulig ville jeg lagt + og - kablene helt intill hverandre.

Strømmen i disse ledningene vil være motsatt rettet, og følgelig vil magnetfelter rundt disse kablene ha motsatt retning ift. hverandre - og vil tildels utligne hverandre.



Så ville jeg prøvemontert dette, og så hvor mye magnetisk kurs blir påvirket av at pumpen går.



[Frivakt]

Bonus skrev 29 minutter siden:

Er du sikker på at det ikke er det motsatte; at styringsenheten ikke skal influere på installerte magnetkompass?

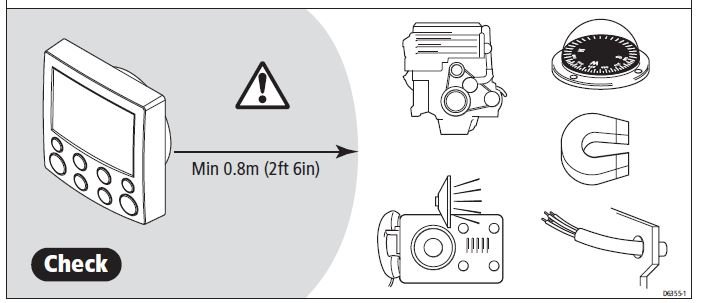

Nei, jeg tror ikke det - utfra illustrasjonen. Her er motor, magneter, strømkabler, VHF/høyttaler tegnet opp sammen med kompass.





Redigert 28.Mai.2019 av Frivakt (see edit history)

[Bonus]

Frivakt skrev 1 minutt siden:

Nei, jeg tror ikke det - utfra illustrasjonen. Her er motor, magneter, strømkabler tegnet opp sammen med kompass.



Enig med deg ut ifra denne tegningen ja.

[Frivakt]

Jeg antar det er flere her på forumet som har både magnetkompass og Raymarine autopilot installert. Noen erfaringer med plassering og avstand?

[Frivakt]

riskyrasmussen skrev 7 minutter siden:

Styreenheten forsyner jo pumpen, slik at kabelen fra styringsenheten til pumpen, og likeledes kabelen som forsynes styreenheten vil lage kraftige magnetiske felter når pilot-pumpen går.



Jeg har antakelig brukt feil betegnelse her. Den komponenten jeg snakker om er panelet som monteres på dashbord.

[Hulda]

Det er bare å holde en magnet inntil displayet, så tenker jeg du vil se at det går ballalaika. Slik tegningen er utformet, skal også displayet være i avstand fra motoren. Og, i hvert fall min motor, blir ikke styrt av kompass. Raymarine support har åpent på telefon alle virkedager fra kl. 14:00 til 16:00. Med litt flaks treffer du meget kompetente folk der. Jeg har selv fått meget god informasjon derfra.

[Ida Marie III]

Frivakt skrev 17 minutter siden:

Jeg antar det er flere her på forumet som har både magnetkompass og Raymarine autopilot installert. Noen erfaringer med plassering og avstand?



Ja, har slik autopilot, og har forholdt meg til installasjons instruksjonen..

Ser at om noen ved et uhell legger magnetiske gjenstander nær fluxgate, så kan det slå kraftig ut..



Ahh..  ser nå at det er displayet du mener...



Redigert 28.Mai.2019 av Ida Marie III (see edit history)

[Bonus]

Jeg kjenner ikke Raymarine så godt. Men, jeg kjenner Simrad rimelig bra. Simrad benytter også dashbordmonterte kontrollenheter koblet til en autopilotcomputer med strømkapasitet til å drive pumpe direkte. Denne computeren står ikke på dashbord, men monteres i motorrom eller tilsvarende. Jeg kan skjønne at displayet på kontrollenheten kan påvirkes av STERKE magnetfelter, men ikke av enheter som normalt monteres i et dashbord. Skulle tro at en kartplotter stråler en del, i vår båt sto autopilot kontrollenheten rundt 10-20cm fra kartplotteren. Uten noen form for problemer.

Jeg ville gjort som @Hulda foreslår, kontaktet Raymarine support.

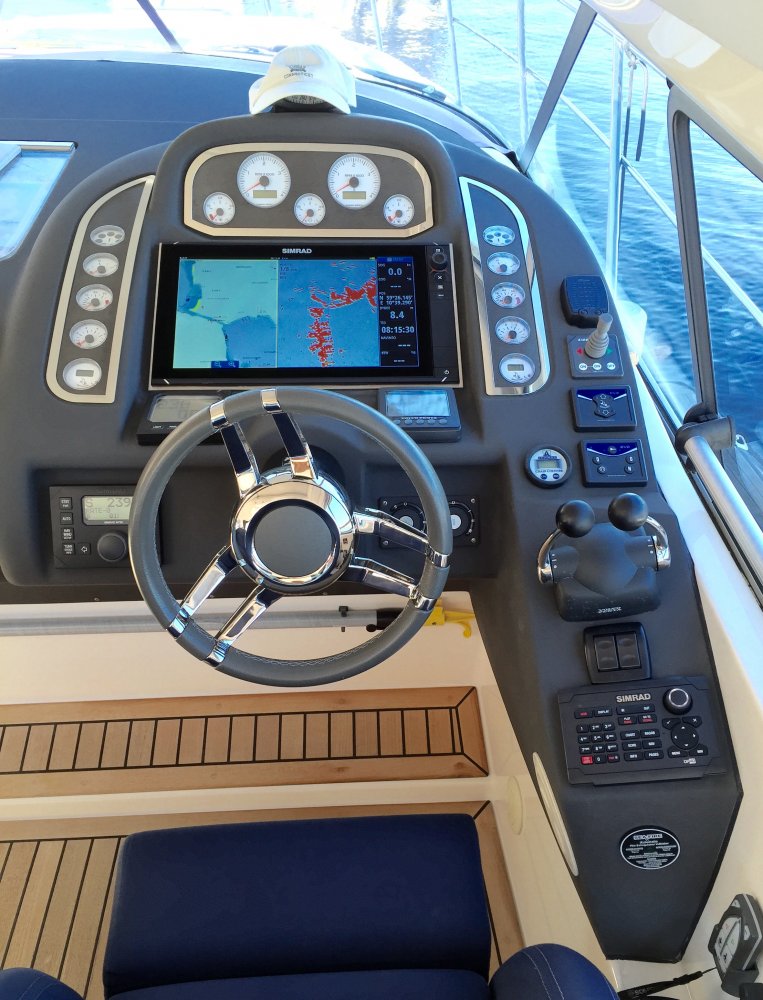

Bilde av vårt dashbord, AP kontrollenhet nede til venstre



Redigert 28.Mai.2019 av Bonus (see edit history)

[Frivakt]

Takk for godt råd, @Hulda!



Jeg har nå snakket med Raymarine. De sier at det neppe vil skape problemer for autopiloten at kontrollpanelet monteres i nærheten av magnetkompasset, så lenge flux-kompasset er plassert på et fornuftig sted.



Det gjør det hele langt enklere.



Jeg ser at også du @Bonus har et magnetkompass i nærheten. Antar det er det som titter fram under caps-en

Redigert 28.Mai.2019 av Frivakt (see edit history)

[Bonus]

Frivakt skrev 27 minutter siden:

... så lenge flux-kompasset er plassert på et fornuftig sted.

... også du har et magnetkompass i nærheten. Antar det er det som titter fram under caps-en ...



Godt å høre, @Frivakt. Flux-kompasset bør optimalt stå så nær båtens senterlinje som mulig, og lavt i båten. Hos oss sto det montert under en av køyene i midtkabinen. Lavt og i senterlinjen av båten.



Det er helt riktig et magnetkompass under capsen ja

[Worry II]

Min AP11 er plassert nede til venstre, kompasset har vi vel på samme plass :-)

Redigert 28.Mai.2019 av Worry II (see edit history)

[Frivakt]

Worry II skrev for 2 timer siden:

Min AP11 er plassert nede til venstre, kompasset har vi vel på samme plass :-)



Se der ja! Jeg har litt ledig plass til venstre for kontrollboksen. Blir nok der jeg setter den.
