Lader Cristec SPS3 virker ikke i Antares 780

[monodrive]

Hei noen som har erfaring med Antares 780 og landstrøm pakke med Cristec SPC3 lader? Får ikke ladet batteriene lengre....huff er litt på tynn is her hvordan alt virker og ikke minst tilkomst.

Landstrøm og lader installert i båten er fra den ble kjøpt, sjekket lader sensommer og den lyste og så ut som alt var i orden. Men nå var batterier tomme (11,7V) når jeg tok en sjekk med å måle spenning i 12v uttaket da hadde den stått på ladning i 2 døgn og eneste jeg sjekket var om jeg hadde 220V i båten og det var det.

Så da har jeg spørsmål om hva kan være galt, mye av vanskeligheten er at båten ligger ute og det er trangt å komme til for sjekk for de som kjenner båten typen en 24 typisk styrehus båt..



Bilde nr.1 viser Cristec SPC3 lader 12v-25A som lyser svakt hverfall nå etter at jeg har koblet til separat lader på forbruks batteriet.



Bilde nr.2 viser sterkere lys tatt i sommer.





Bilde nr.3 viser sikring som må jo være den strøm på 220v går først innom og så videre til laderen.

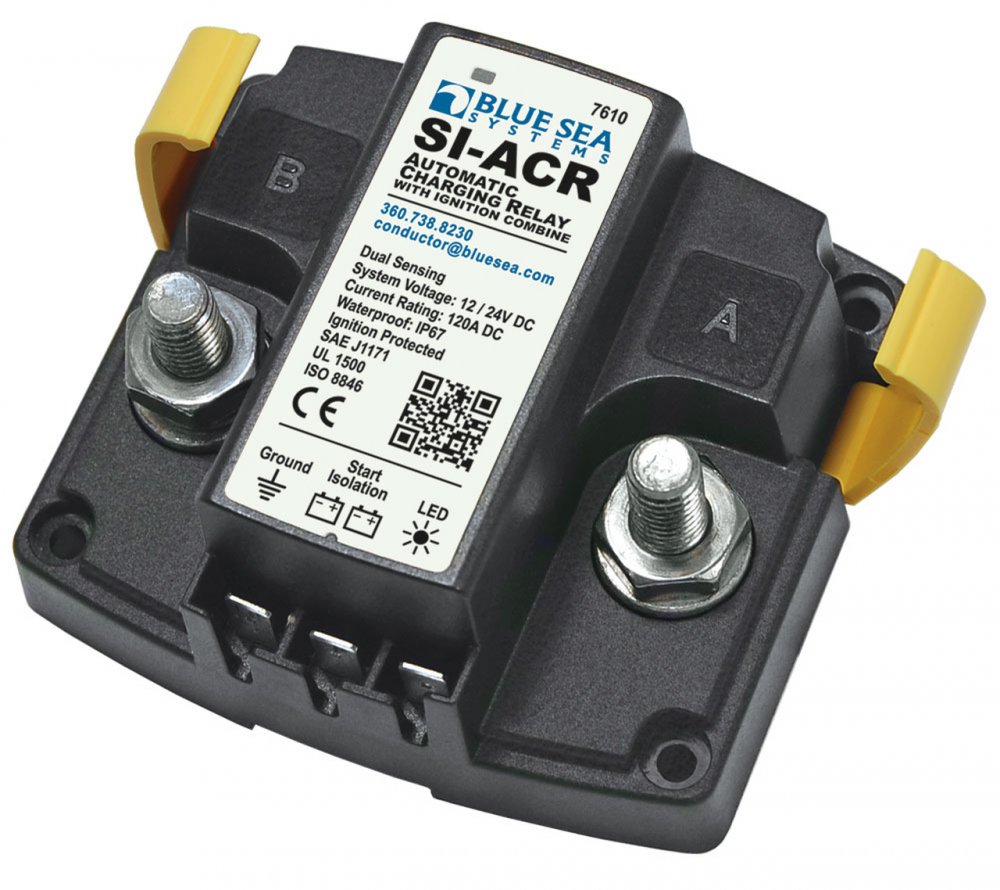

Bilde nr.4 viser Lade rele SI-ARC (Blue-Sea 7610) som jeg er usikker på gjør hva men kommer fra 2 stk. hoved strøm brytere.

Nå etter lading et døgn med separat lader på forbruks batteri så lyser den grønt konstant som viser da at den er i lade funksjon.

Går dette direkte til batteriene og til hvilket og hvordan blir så opplegget siden en har 2 hoved-strøms brytere.





Bilde nr.5 Ligger Rele å kun føler på strømmen som kommer i hver av +kablene med en tynn jord kabel som går tilbake til batteri? Slipper lade-strøm over til forbruks batteriet når det andre er tilnærmet fult?

Bryter nærmest i vertikal stilling er forbruks batteriet som står forut for motor batteriet.

Batteriene ligger helt bak inn under motor-brønnen og er i lukket kasse og batteri 2 helt akter kommer en ikke til før en tar vekk det foran.

Bak i motorrommet så er det ikke noe jordleding (-kabel) kun den grønne jord som går i skroget.

Så da er det ikke enkelt å finne punkter til separat lader, men fikk av lokket på forbruksbatteriet og har ladet det 1 døgn nå. Men hvor skal jeg begynne å få sjekket om det er noe på motor batteriet og hvordan sjekke lader som ligger lang til side for åpning i rommet i cockpit, kun jording til skrog. Så nå står jeg og er redd for at motor batteriet får seg en trøkk og rykker.

Redigert 5.Februar.2020 av monodrive (see edit history)

[monodrive]

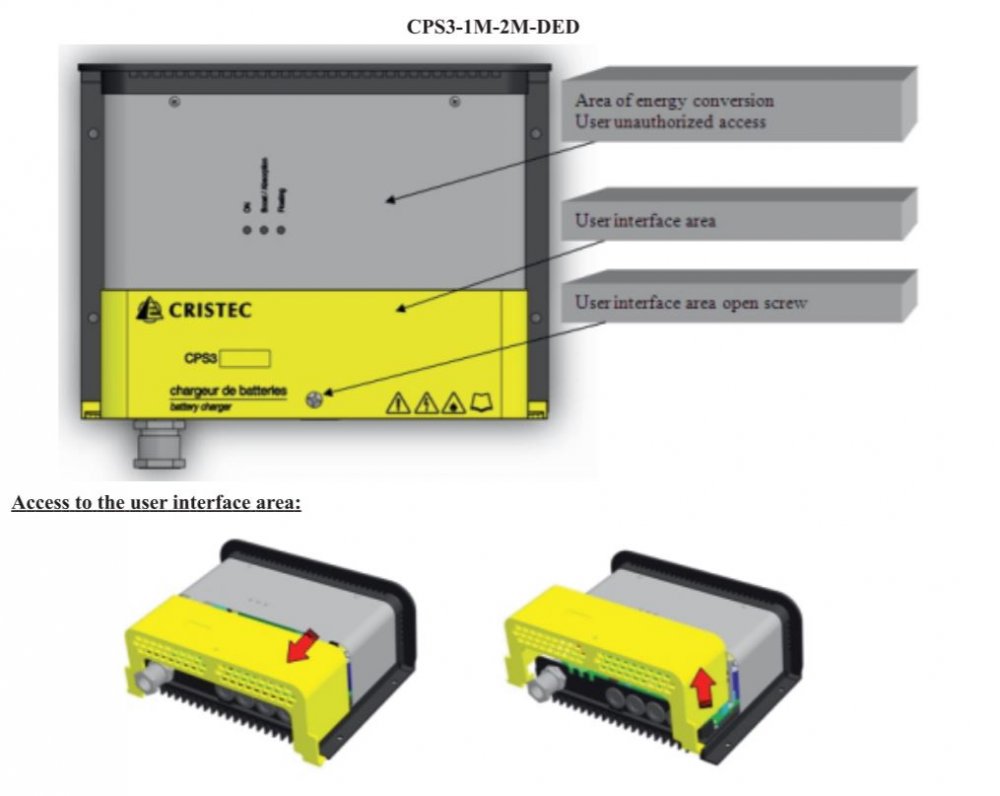

Har ikke funnet noe dokumentasjon eller sett på bilder at CPS3 har noen sikring på kretskortet i manualen .



[monodrive]

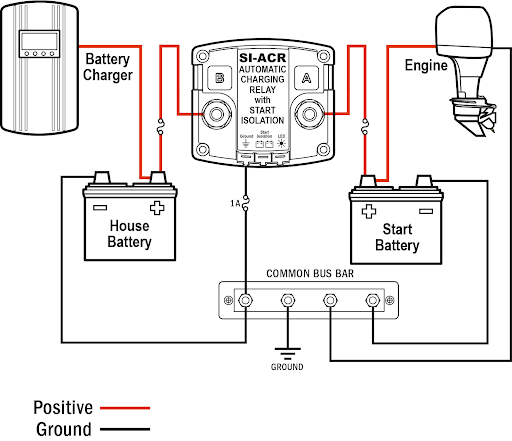

Finner litt info om Relet og kabel-diagram,

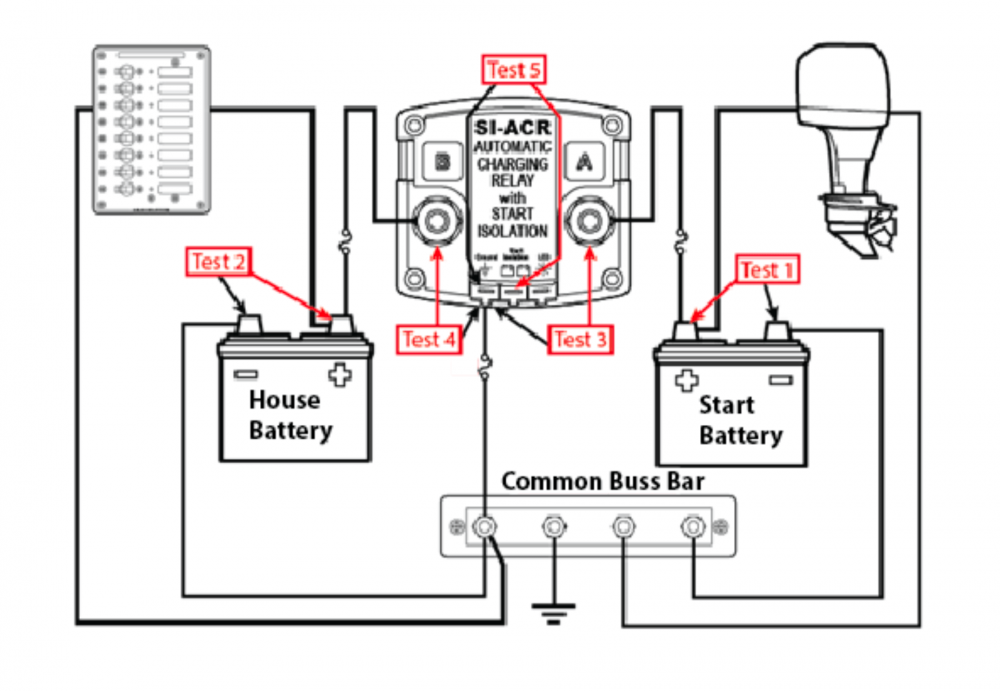

 Test nr.3,4,5 gjøres mellom Punkt for jord og mot pluss som vist i bilde nr.2

Betyr dette at hvis begge brytere står på så skal en kunne få lading fra en speparat lader jeg koblet på batteriet direkt på polene til forbruks batteriet?

Usikker fremdeles hvordan batterilader er koblet siden den skal kunne lade begge batterier med begge hovedstrøms brytere i av posisjon?



[index]

Sikringen på bildet er I alle fall utløst. men dette har du kanskje gjort selv?

[monodrive]

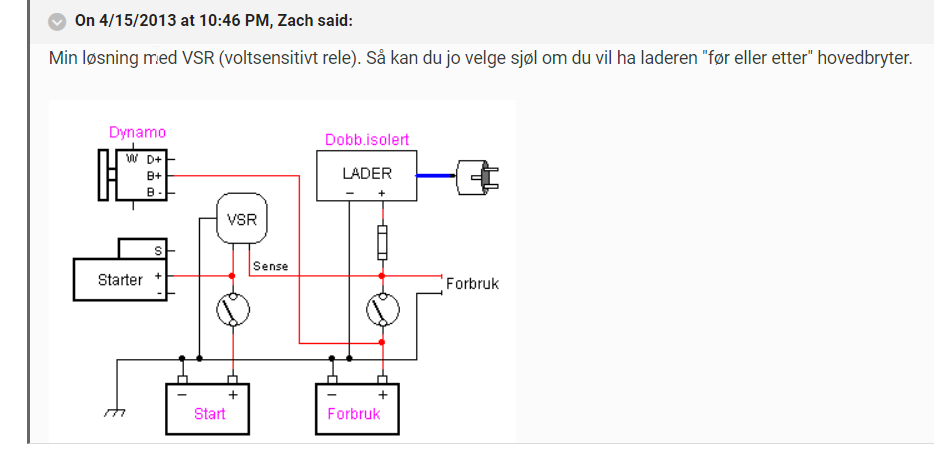

Fant dette fra tidligere inslag på forumet, og ser ut som det er mye likt.

[monodrive]

Hei Index

Sikkrings boksen som er på 220V inntaket er på den, og den gule trykk knappen er uten motstand når jeg trykker inn, og den bryter 220v i kontakt i båten. Så det er dermed strøm inn på lader hverfall i ledningen men kontakten har så smale åpninger på pinnene at jeg ikke klarer å måle strøm om den kommer inn på lader. Sikkring 30a i ladder er sjekket, ut av ladder så måler jeg kun batteri spenning.

Har nå tatt disse av og koblet på Cetek XS7000 lader men usikker på om den gir strøm til motor batteriet siden lader viste oppladet da jeg dagen før hadde ladet forbruks batteriet direkte på polene. Har for korte måle ledinger til å sjekke spenning på hovedstrøms bryter mot jord i dag..

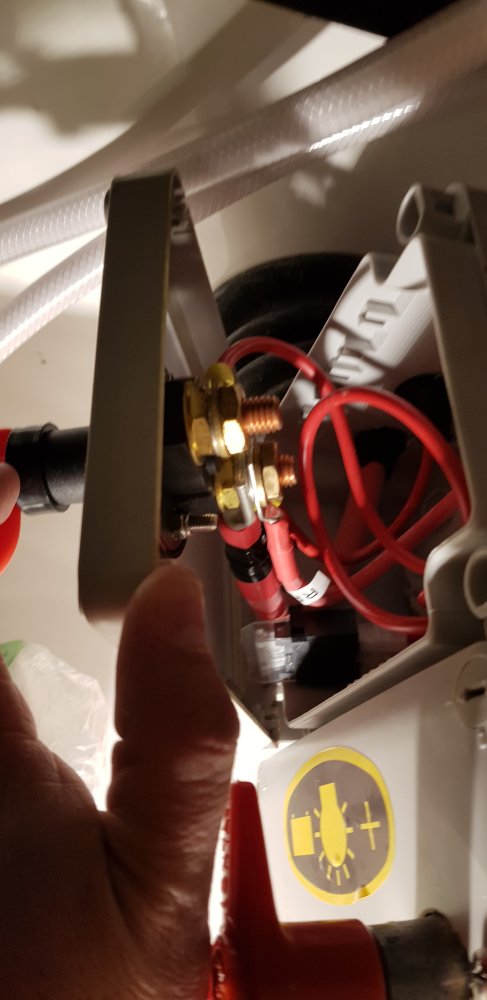

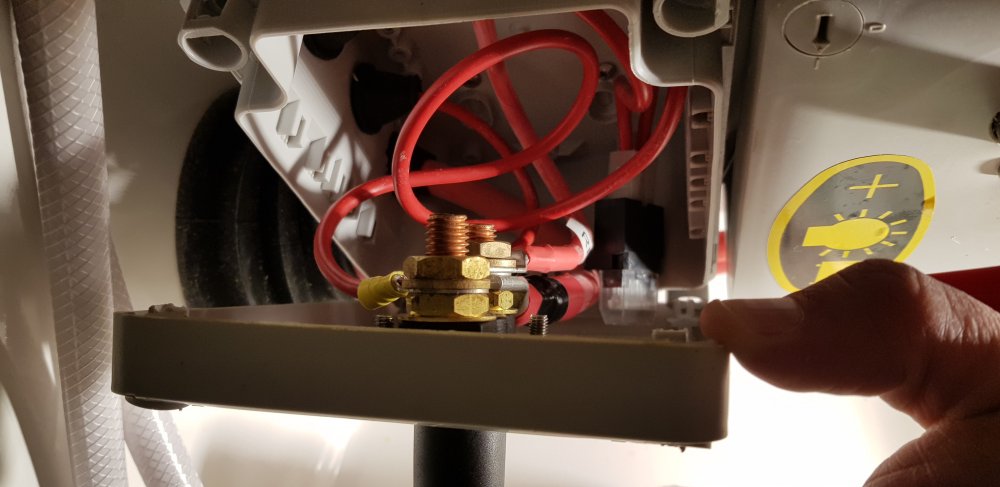

Lokk er åpnet på bryter for motorbatteri men vet ikke helt om jeg forstår hvordan denne bryter hoved-strømmen siden det er kun den tynne ledning som går til rele som er den må bryte strømmen på?

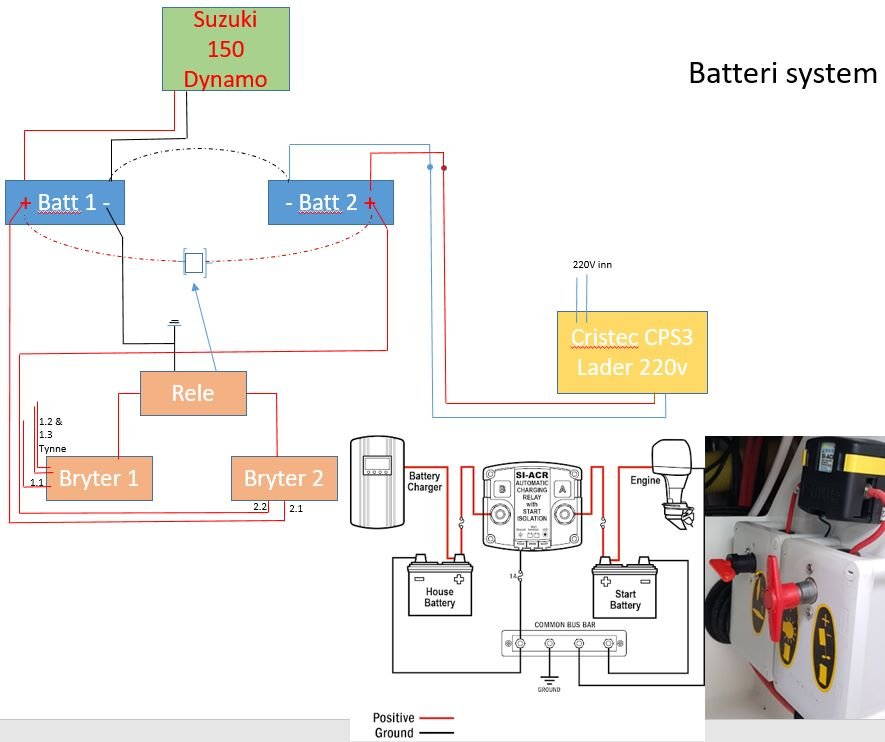

Forsøk å tegne opp mitt opplegg:
