DIY - Lage brakett til Raymarine C70

[VegJoh]

Arvet en Raymarine C70 fra en kamerat som hadde hatt denne i sin seilbåt. Siden jeg har en C120 i styrhuset og ingen på flybridge, så tenkte jeg at denne kunne få plass på flybridge.

Når den stod i hans seilbåt var den imidlertid felt inn og han hadde ikke braketten for fri montering, men i stedet for å kjøpe en brukt på ebay, så tenkte jeg kanskje at jeg skulle smekke sammen en selv.

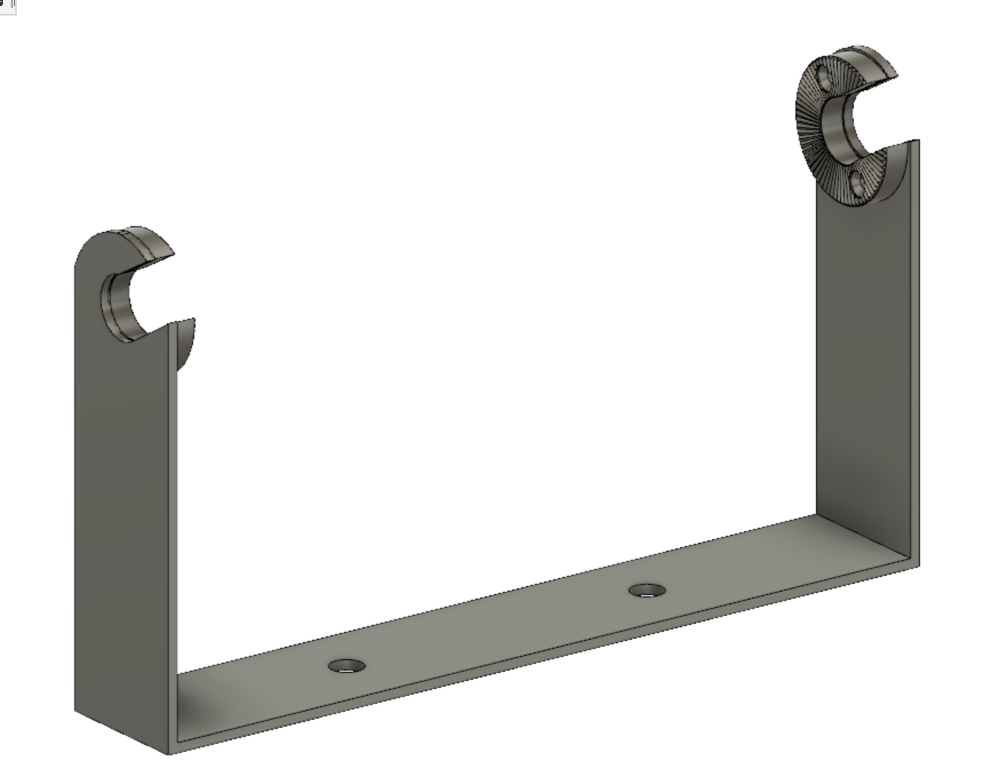

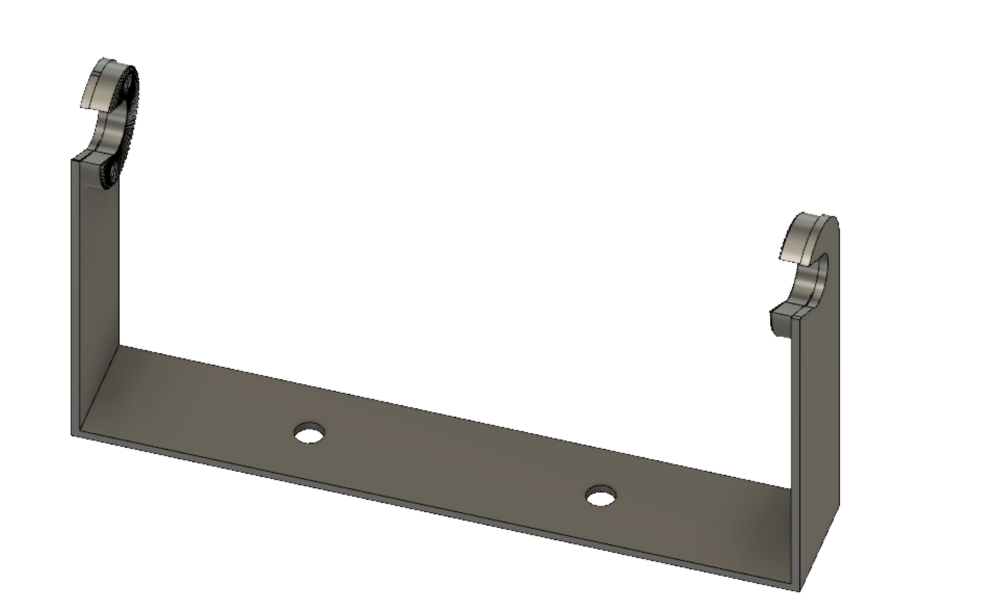

Tok noen mål og endte opp med noe slikt, fritt kopiert fra bilder av den originale som jeg fant på internett



Tenkte at selve braketten skulle lages av 3mm syrefast plate som jeg har liggende. Er usikker på om jeg skal sveise hjørnene, eller om jeg skal bøye de med avrunding i kantene.









[VegJoh]



Det jeg har fått startet på er de "spacer"´ene sitter på siden av braketten og skal hjelpe til å låse av stillingen på plotteren når den står i braketten.

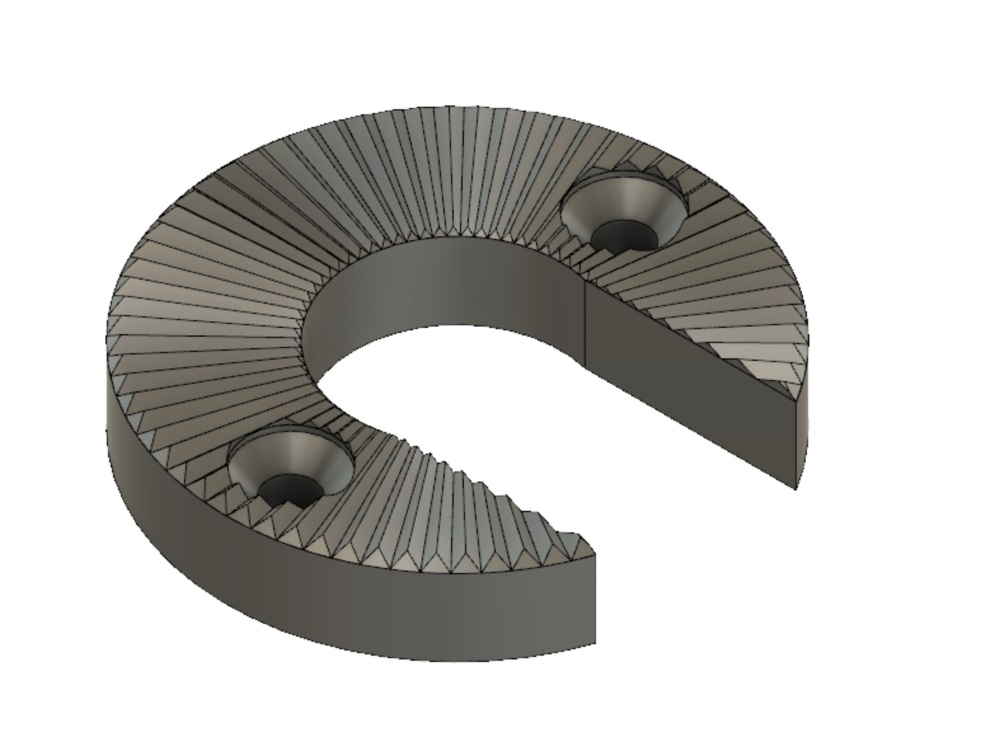

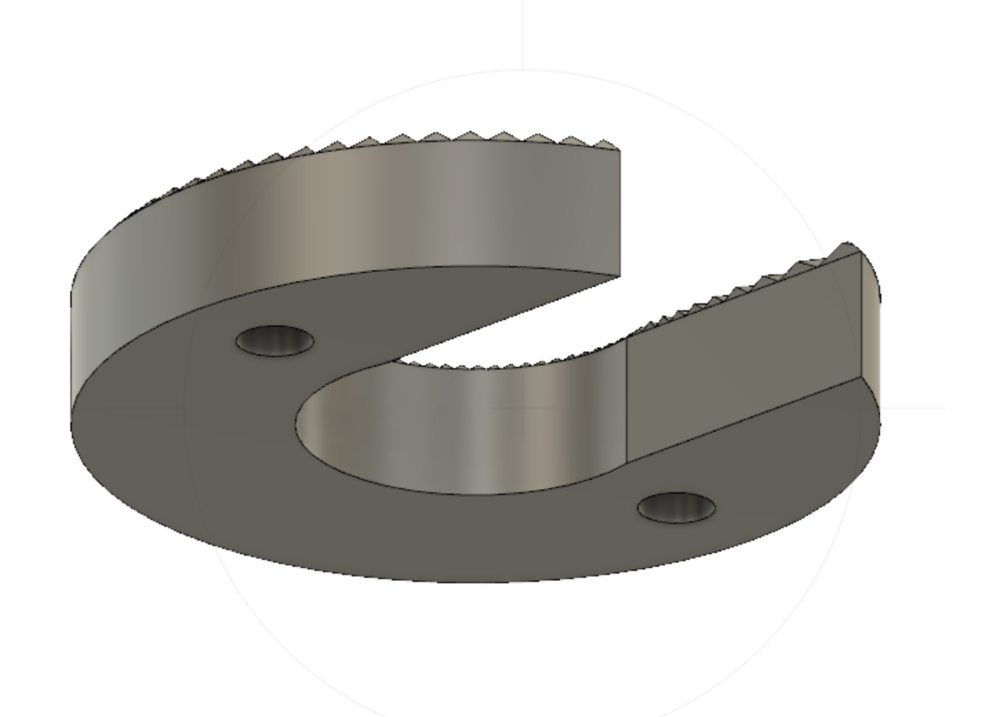

Fikk tatt noen mål her også og tegnet de opp i Fusion. Ble litt opplegg å få de radiale sporene til å bli riktig i dybde.

Valgte også å felle inn en skrue slik at de kan festes mot braketten. Ble litt usikker på om lim ville være godt nok mellom PLA plast og syrefast. Tenkte kanskje å gjenge i godset på braketten og slipe av på utsiden etter at disse var festet.

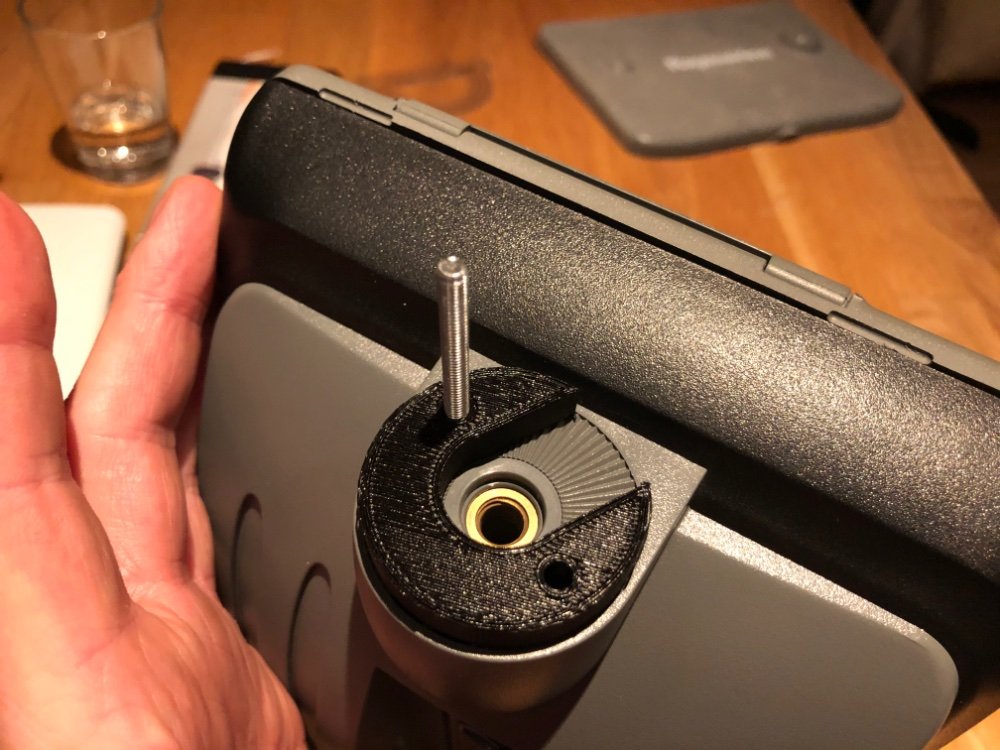

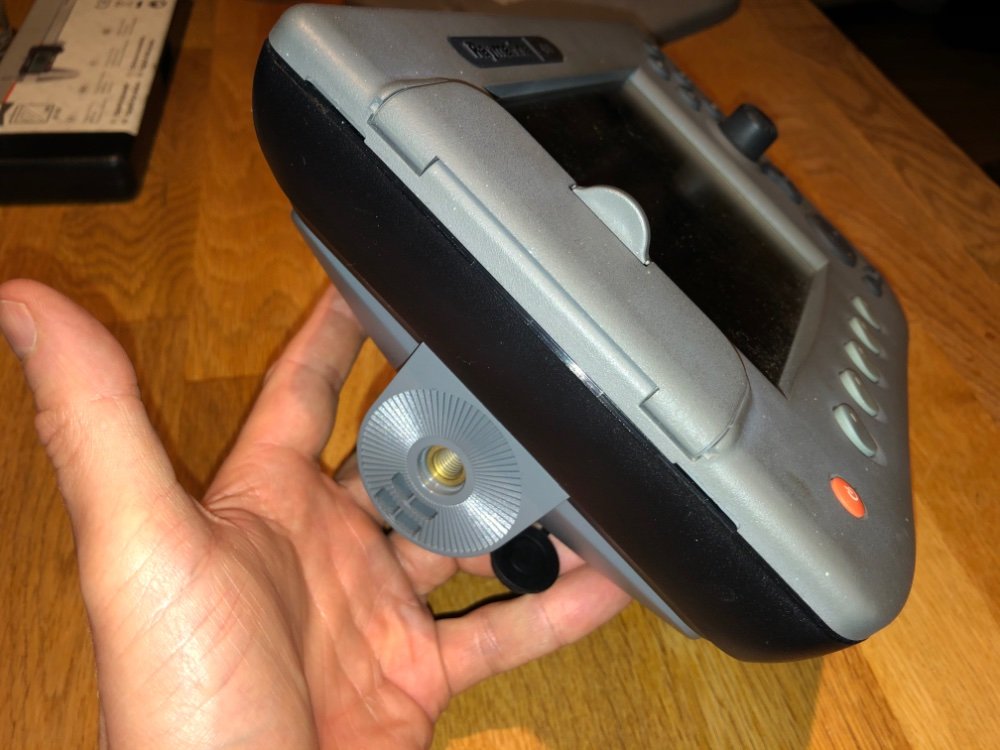

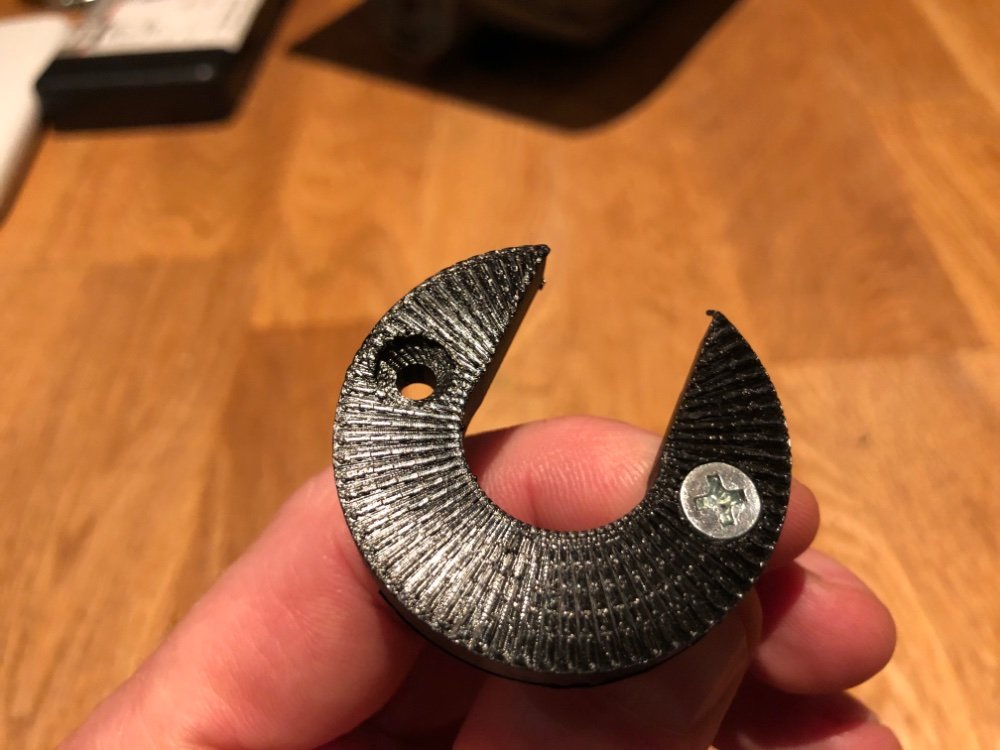

Ble iallfall slik etter print. Printet i så høy kvalitet som det de relativ enkle 3D printeren min klarte.



[Bjørkski]

Ser godt ut

[Komodo]

Morsomt prosjekt @VegJoh ?



Du husker kanskje at jeg lagde en slik brakett til Dracoen? Problemet der var at den originale var for høy og vibrerte for mye. Den var i pulverlakkert aluminium. Men jeg hadde de riflede skivene som du nå har printet ut, der stopper det nok for de fleste! Dersom riflene ikke er skarpe eller dype nok, så kan du jo gå over med ei skarp lita fil.



Hvis du mangler de skruene som sitter i sidene så tror jeg at jeg har liggende et par slike originale Lawrence. Bare sjekk gjengedimensjonen.

[VegJoh]

Komodo skrev for 2 timer siden:

Du husker kanskje at jeg lagde en slik brakett til Dracoen?



Ja, det husker jeg

Blir litt i samma gata det her. Det virker som de riflede skivene jeg har printet fungerer etter intensjonen, så jeg skal prøve med de.





Komodo skrev for 2 timer siden:

Bare sjekk gjengedimensjonen.



Det er standard M8 på denne.





[VegJoh]

C120´en som jeg har i styrhuset ble for noen uker siden oppgradert med ny GPS antenne (RS150)





Siden denne C70´en skal stå på flybridge har jeg to muligheter. Å linke opp GPS signalene via NMEA0183 fra C120, eller benytte den gamle RS120 antennen som står på targaen bare noen meter fra der jeg skal montere C70 plotteren.



Grunnen til at jeg oppgraderte antennen på C120´n var at batteriet i den originale Raystar120 antennen hadde tatt kvelden og jeg hadde problemer med å få fix på plotteren.



Jeg tenke i dag at det kanskje hadde vært like greit om C70 på fly hadde sin egen antenne (den gamle RS120 antennen) og således var helt uavhengig av den andre plotteren, siden C-serien til Raymarine uansett ikke støtter noe multifunksjonalitet.



Dro ned i båten i vinteropplag og monterte ned den gamle RS120 antennen og tok den med hjem.



Raystar 120 finnes i to forskjellige utgaver. En for NMEA0183 tilkobling og en for Seatalk. Denne er for Seatalk tilkobling.

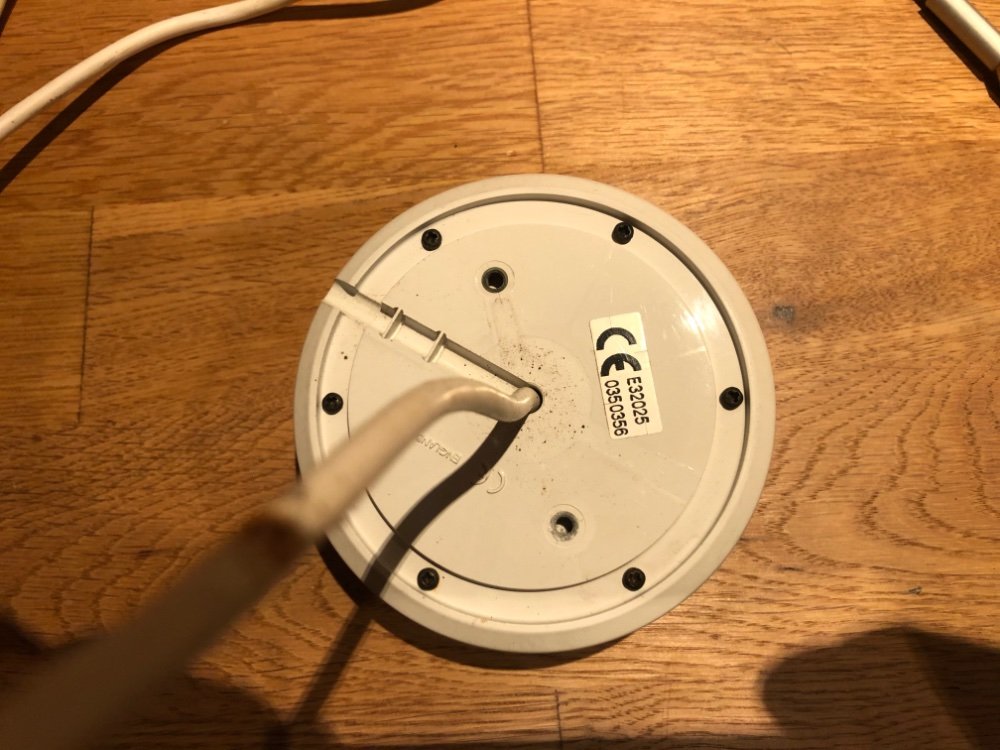

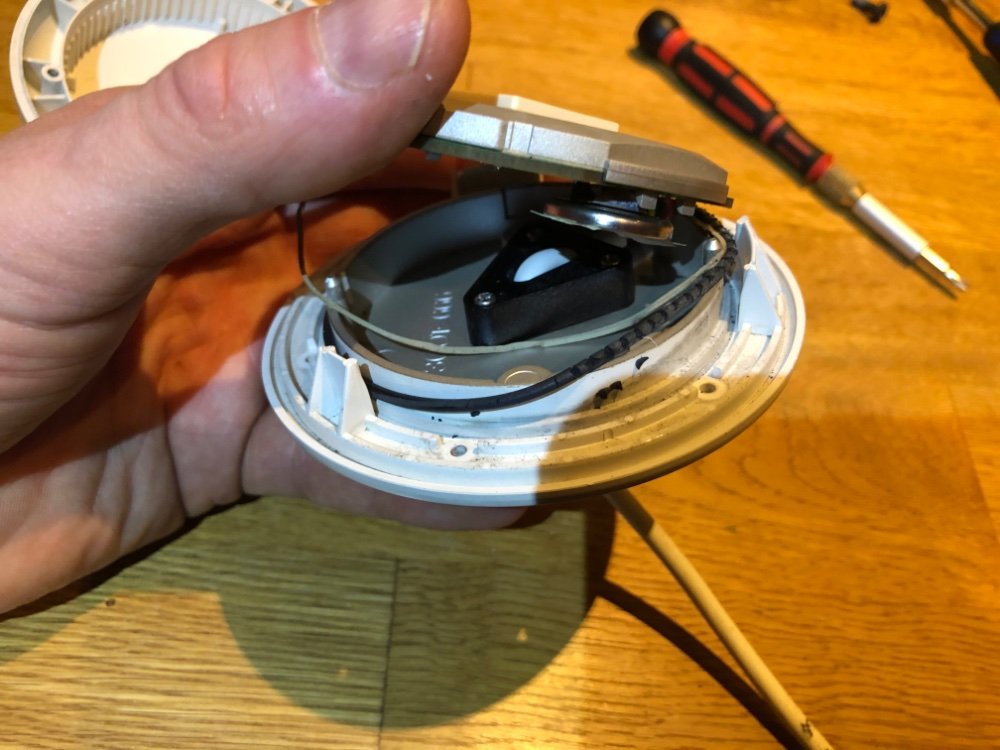

Fått av brakett og nå er det bare de små philips-skruene som må av for å splitte antennen.



O-ringen som skal beskytte elektronikken fra fukt var morken og må byttes.

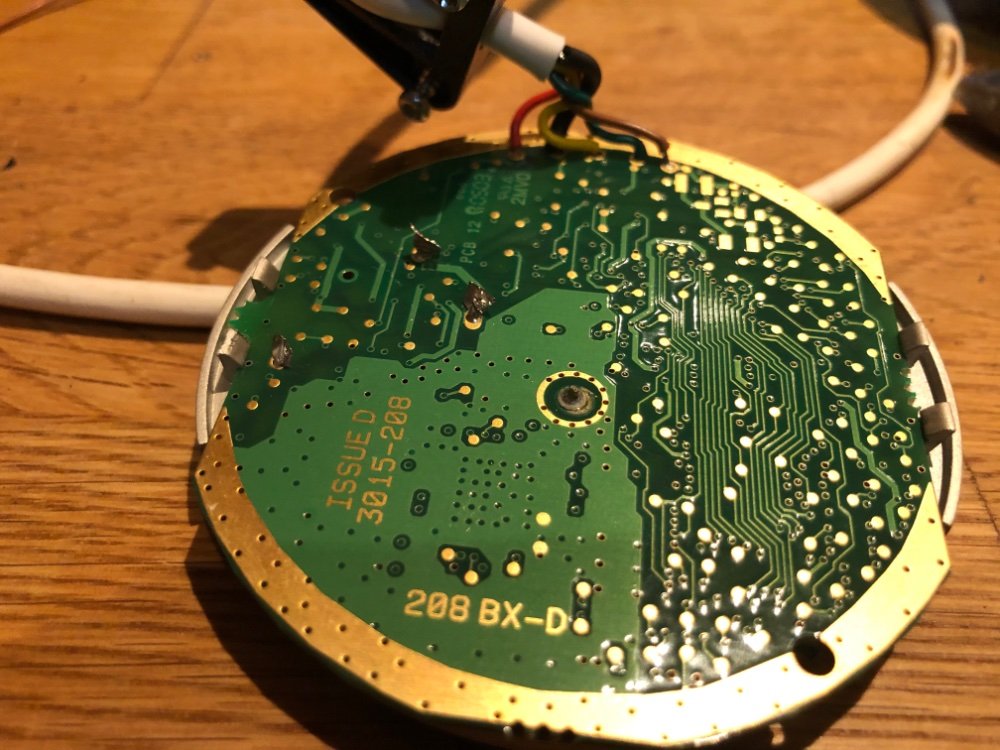

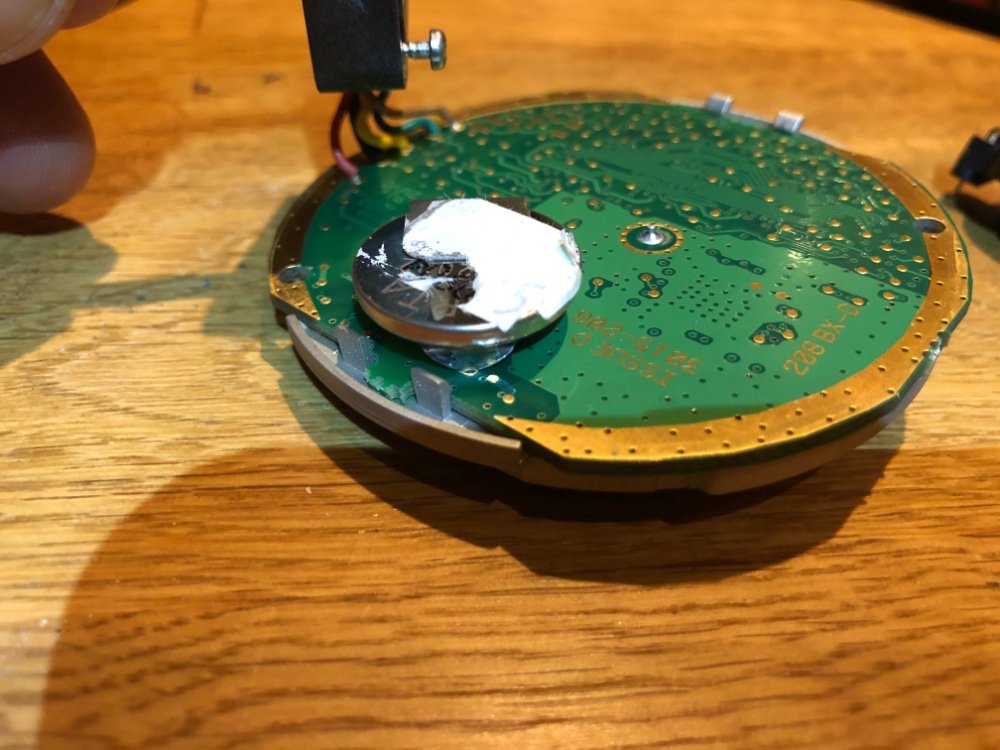

Batteriet som er satt inn originalt CR2032 (skal etter manualen holde i 10 år (båten er fra 2005, så den er da noen år på overtid her). Batteriet er loddet rett på kretskortet og er ikke spesielt "bytte" vennlig.



Klippet av batteriet med en avbiter og lot 2 små ører være igjen til å lodde på.

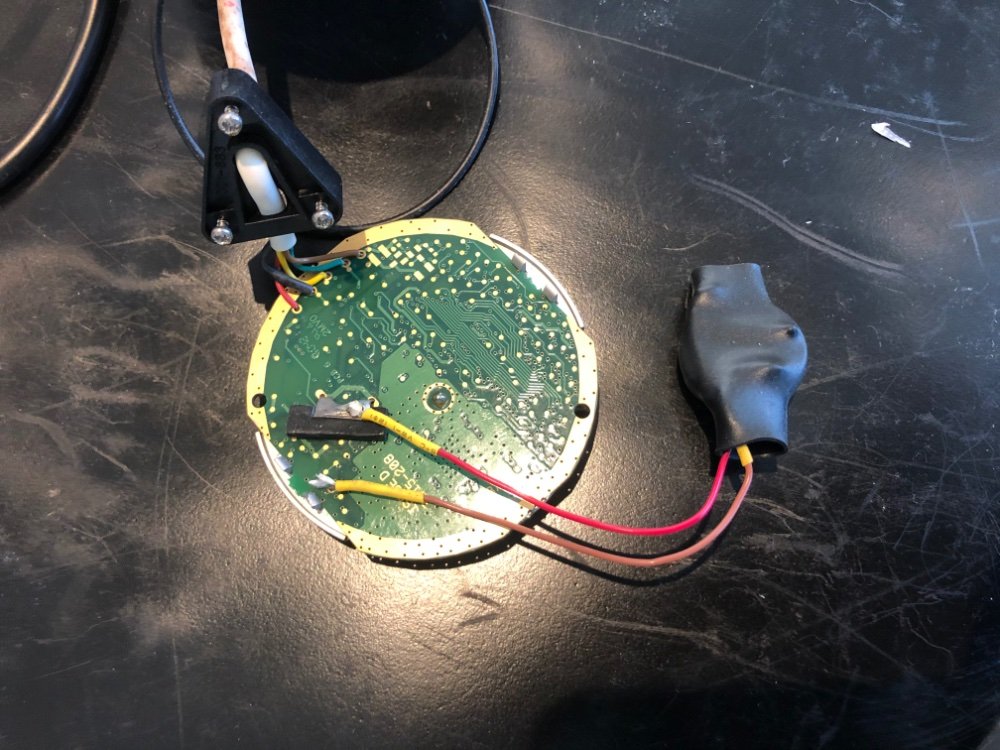

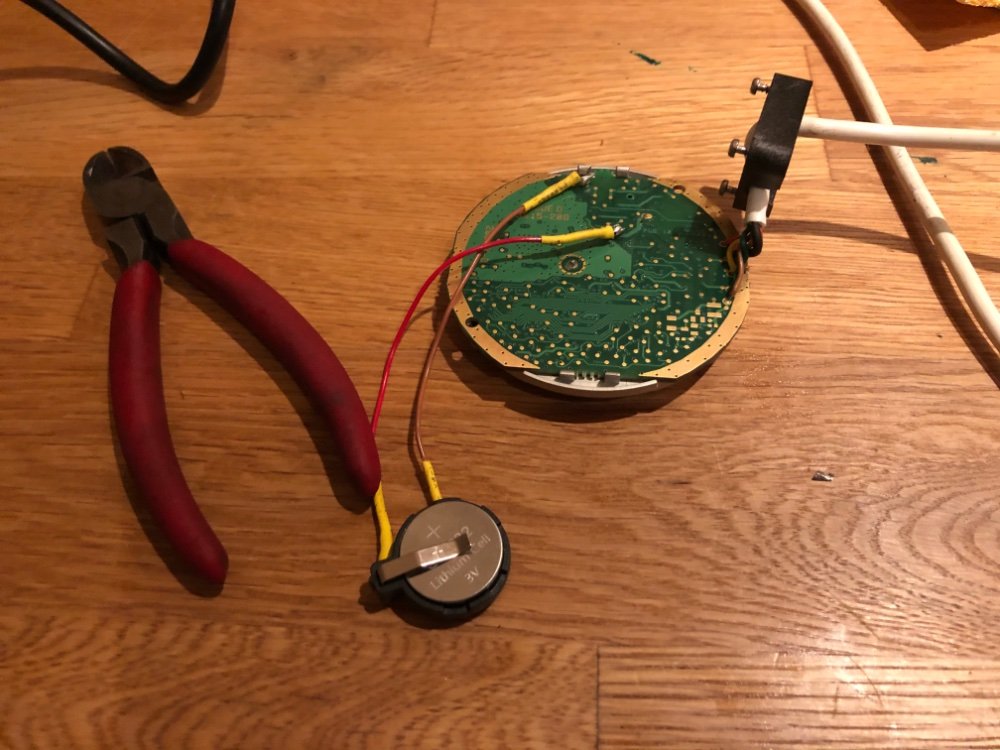

Hadde tilfeldigvis en CR2032 batteriholder fra Kjell.com liggende og loddet på denne. Valgte å lodde på med noen små kabler, slik at jeg kan plassere batteriet der det er hensiktsmessig i plast-soppen.

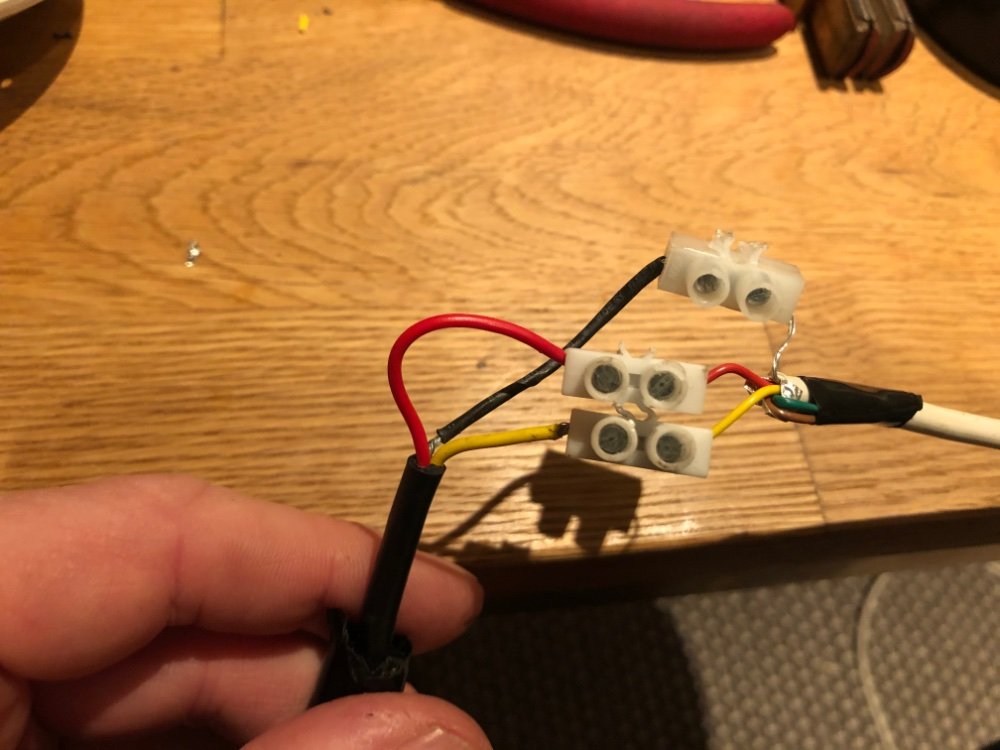

Har også en Seatalk1 kabel liggende, så valgte å lage en test-kabel for å se om dette fungerer før jeg skrur det sammen igjen.  Fra antennen er det 5 ledere (gul, rød, brun, grønn og jord (åpen)) Til Seatalk er det kun rød mot rød, gul mot gul og sort mot jord som skal kobles mot antennen. (grønn og brun skal ikke tilkobles.

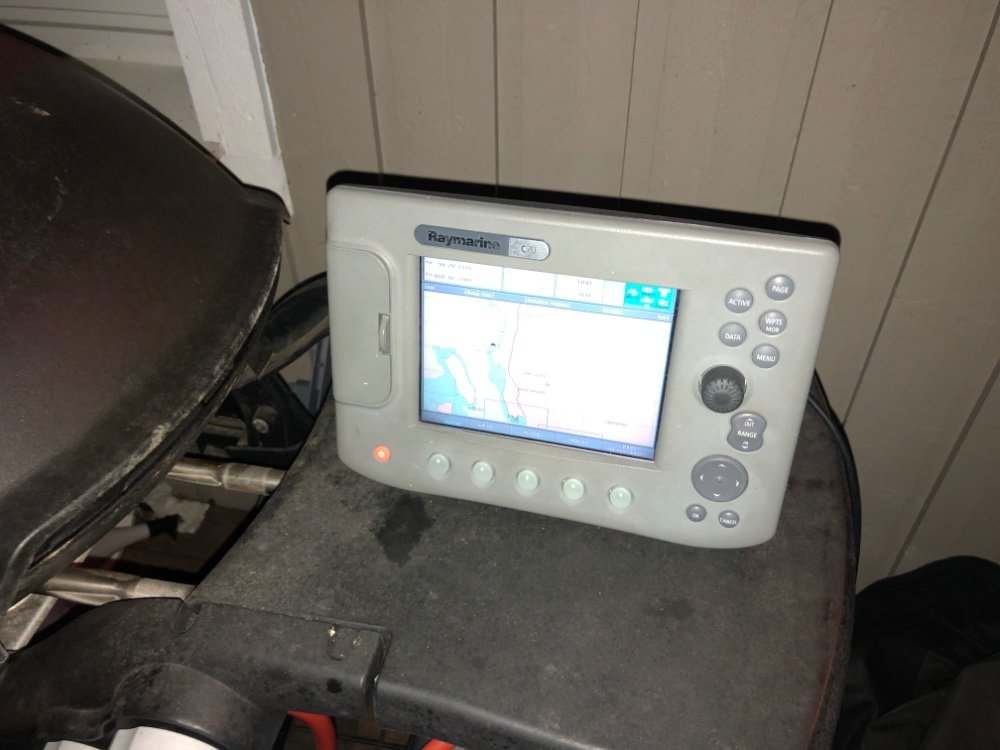

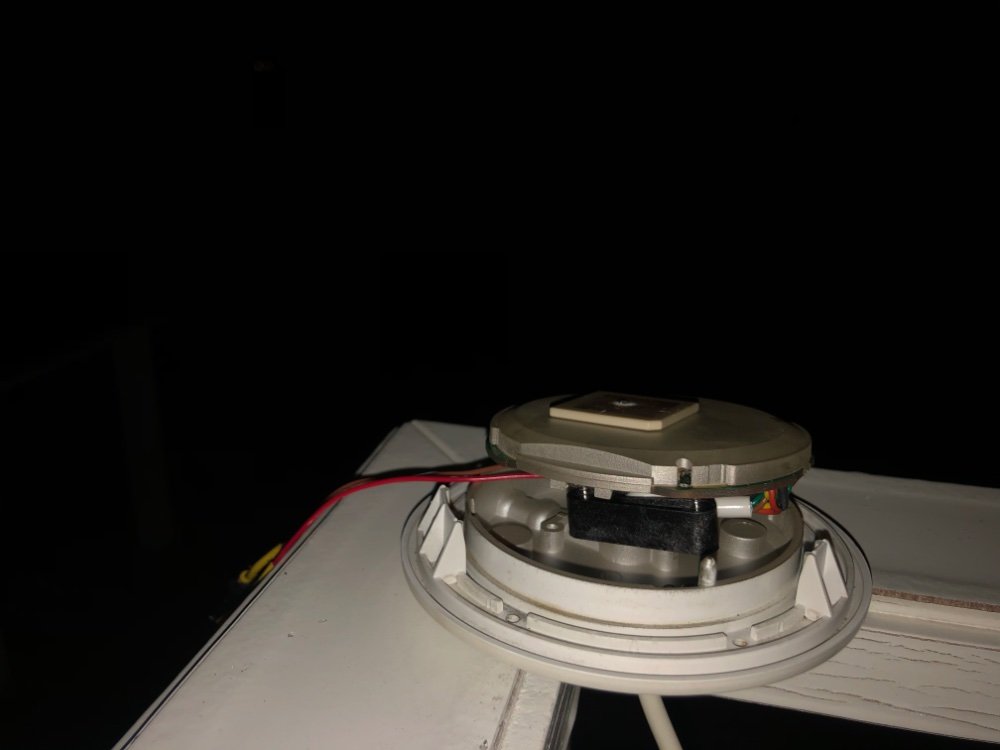

Så koble til 12V og ut og teste.  Man skal ha tålmodigheten med seg når man fyrer opp første gangen og antennen ikke har noe lagret siste fix. Det tok flere timer før antennen klarte å finne satelitter og få fix. Men når den først har fått fiks, så husker den dette til neste gang takket være det nye batteriet.

[Faxen]

Du verden for en flott beskrivelse av jobben.

[VegJoh]

Takk for det @Faxen. Jeg har imidlertid ikke funnet ut av dette selv, men så denne youtube videoen på hvordan det gjøres.



Nå har jeg imidlertid «stresstestet» den gamle antenne i går kveld og i formiddag, og jeg ser at den fortsatt dropper ut tidvis akkurat slik den oppførte seg tidligere når den begynte å fuske. Så det kan tyde på at det ikke bare var standby batteriet som var lavt på denne, men at det også er noe annet i elektronikken der som ikke er helt som det skal. Så tror jeg lar den få pensjonere seg og ser på noen alternative løsninger.

[Komodo]

Faxen skrev for 2 timer siden:

Du verden for en flott beskrivelse av jobben.

For oss som kjenner den karen er egentlig ikke det så overraskende. Du skal lete lenge etter en som går mer grundig til verks enn han karen der



Det eneste som kanskje overrasker litt er at han ligger litt på hælene med vedlikehold av verandarekkverket

[VegJoh]

Komodo skrev 8 minutter siden:

Det eneste som kanskje overrasker litt er at han ligger litt på hælene med vedlikehold av verandarekkverket

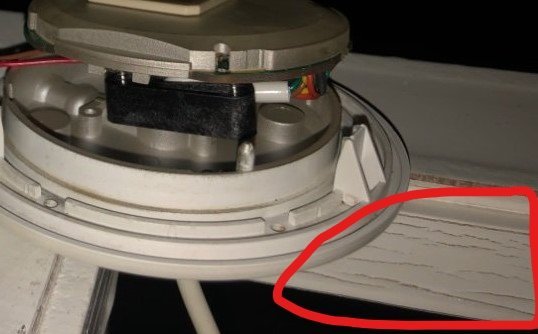

hehehe  Ja, det er lov å prøve seg. Men nå var det altså ikke verandarekkverket, men et gammelt bord som jentungen kastet ut av rommet sitt og som skal på dynga. (Og som har stått ute i noen uker i påvente av at far skal få ut fingern og fylle opp hengeren med det som skal på dynga)

[Komodo]

Ahrrgh, bommet litt der altså

[Komodo]

VegJoh skrev for 22 timer siden:

Det er standard M8 på denne.

Da klarte jeg faktisk å grave fram de jeg hadde i garasjen. Hadde fire stykk, men alle var M6 dessverre.

[VegJoh]

Komodo skrev On 16.1.2022 at 16.17:

alle var M6 dessverre.

Takk for forsøket. Da blir nok alternativet å designe noe for printing som kan passe

[Komodo]

Hva med å serratere en aksel på f.eks. 25-30mm, bore og gjenge opp med M8, stikke av en passelig lengde, og sette fast en M8 pinneskrue i den med loctite? Evt. sveise en T av to skruer, og støpe "tverrliggeren" inn i epoxy? Da kan du f.eks. bruke et plastrør i passelig diameter som form, og bare helle flytende epoxy oppi der.

[VegJoh]

For å fullføre antenne-fiks avsporingen i denne tråden.

Siden som nevnt over, den antennen jeg hadde fusket, til tross for batteribytte. Fikk jeg skaffet tilveie en "ny" gammel RS120 antenne tilnærmet gratis.



Gjorde samme jobb som beskrevet over med denne.

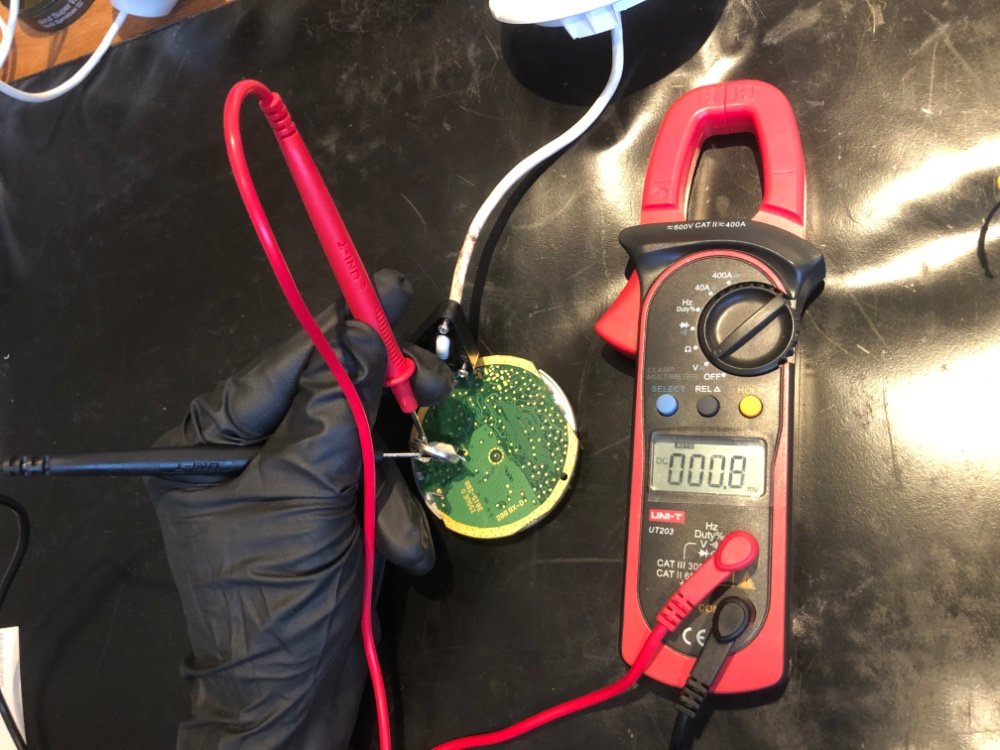

Batteriet på denne var også tilnærmet dødt når jeg åpnet den.





Loddet på batteriholderen og "isolerte" deretter batteriet med en krympestrømpe.



Det hele ble montert sammen igjen og koblet til plotteren.

Denne antennen var helt "frisk" og nå fungere det som bare den



[VegJoh]

Komodo skrev for 16 timer siden:

Hva med å serratere en aksel på f.eks. 25-30mm, bore og gjenge opp med M8, stikke av en passelig lengde, og sette fast en M8 pinneskrue i den med loctite? Evt. sveise en T av to skruer, og støpe "tverrliggeren" inn i epoxy? Da kan du f.eks. bruke et plastrør i passelig diameter som form, og bare helle flytende epoxy oppi der.



Har vurdert å lage noe syrefast i dreiebenken, men har ingen syrefaste emner liggende i garasjen som egner seg. (Må få tak i noen gamle syrefaste propellaksler til slike formål)

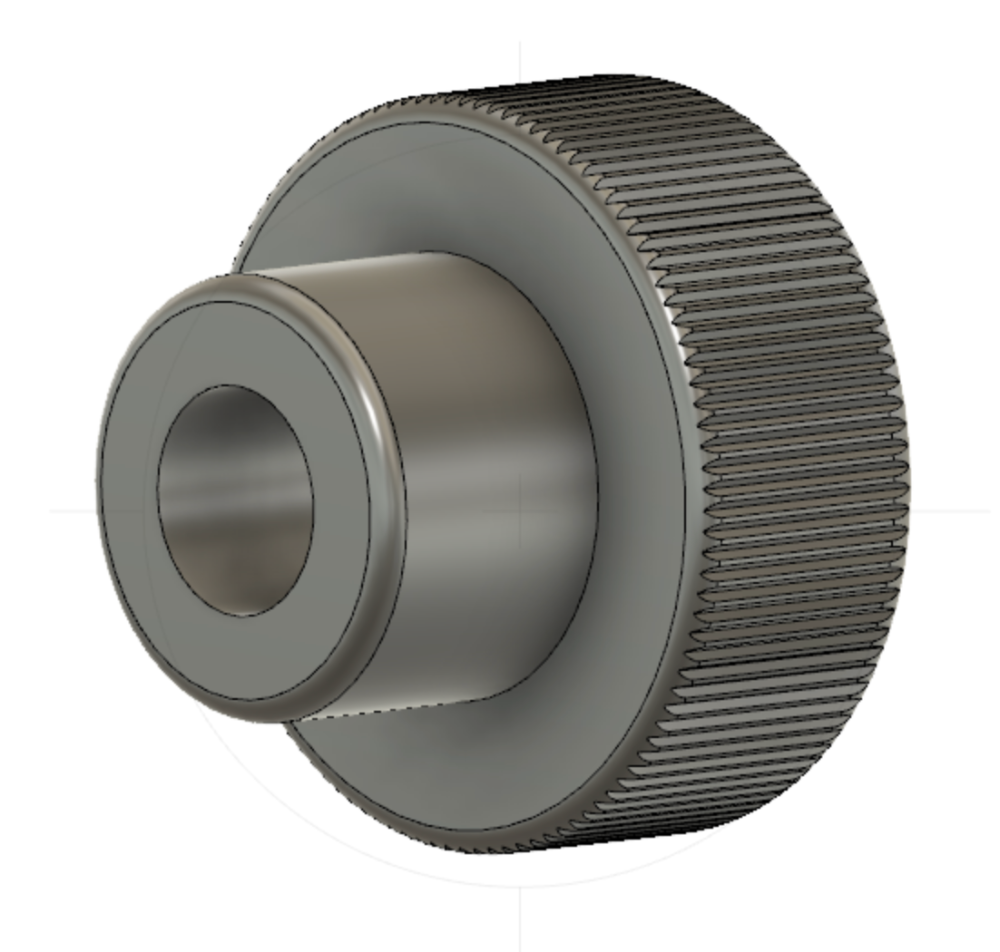

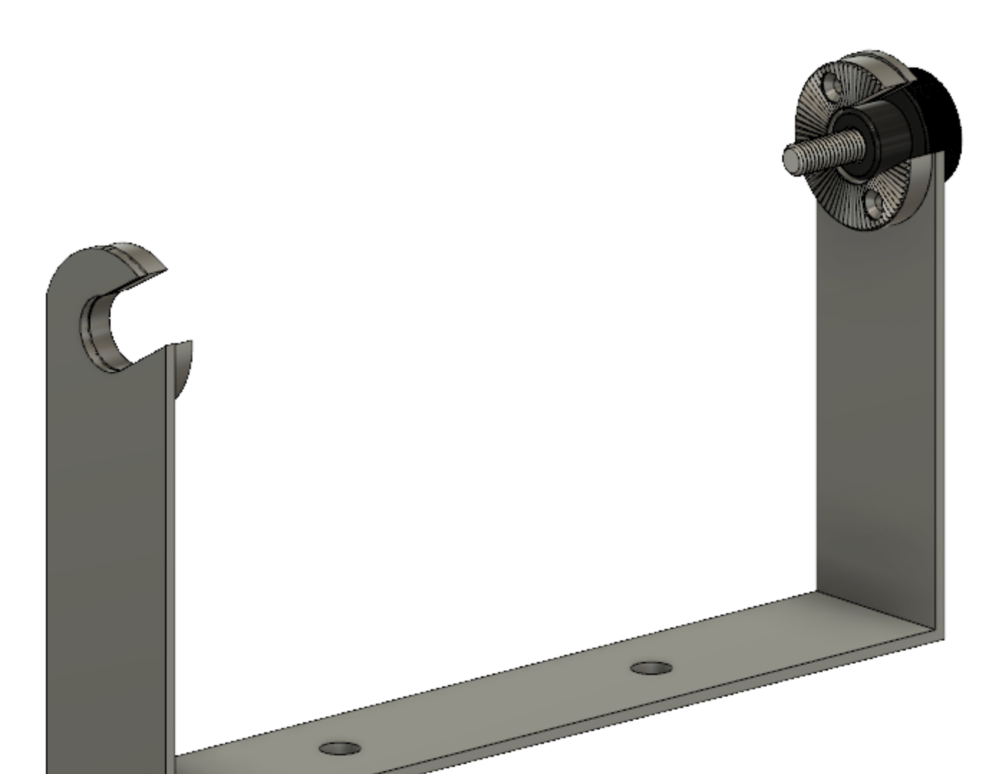

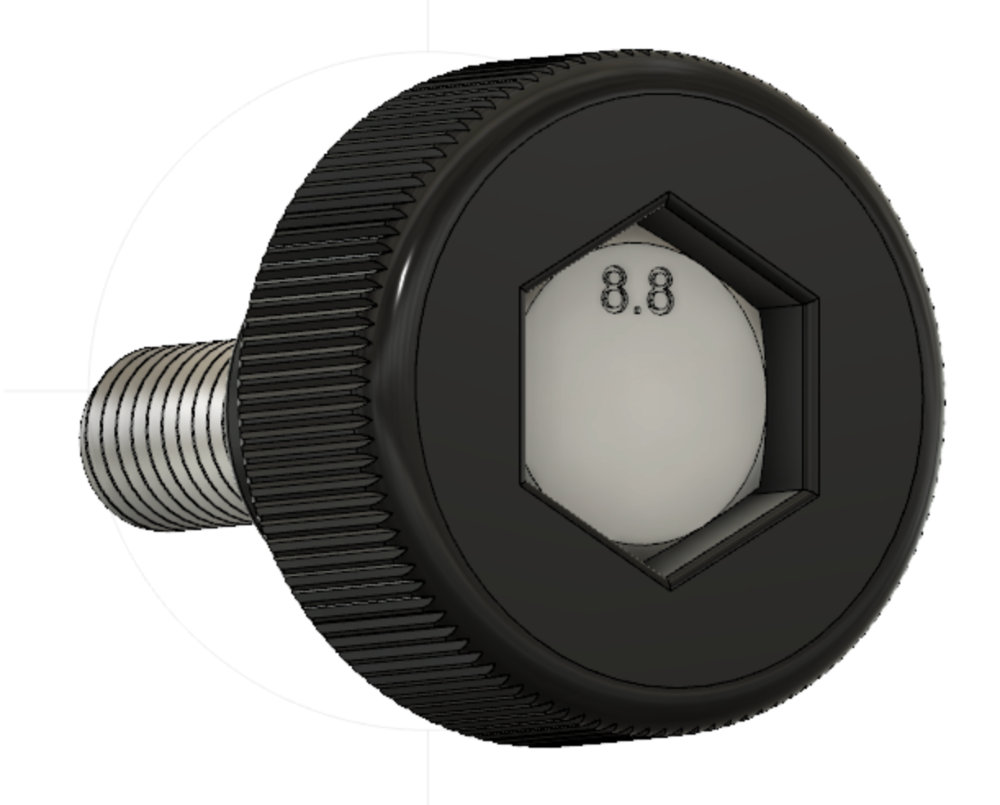

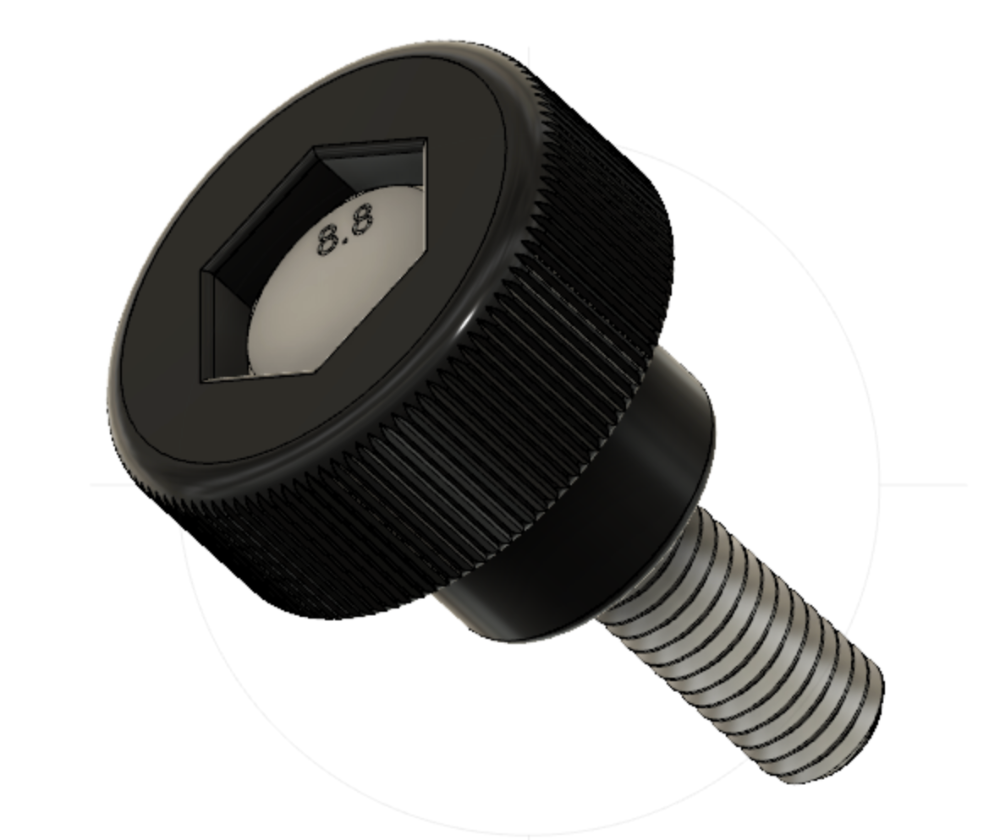

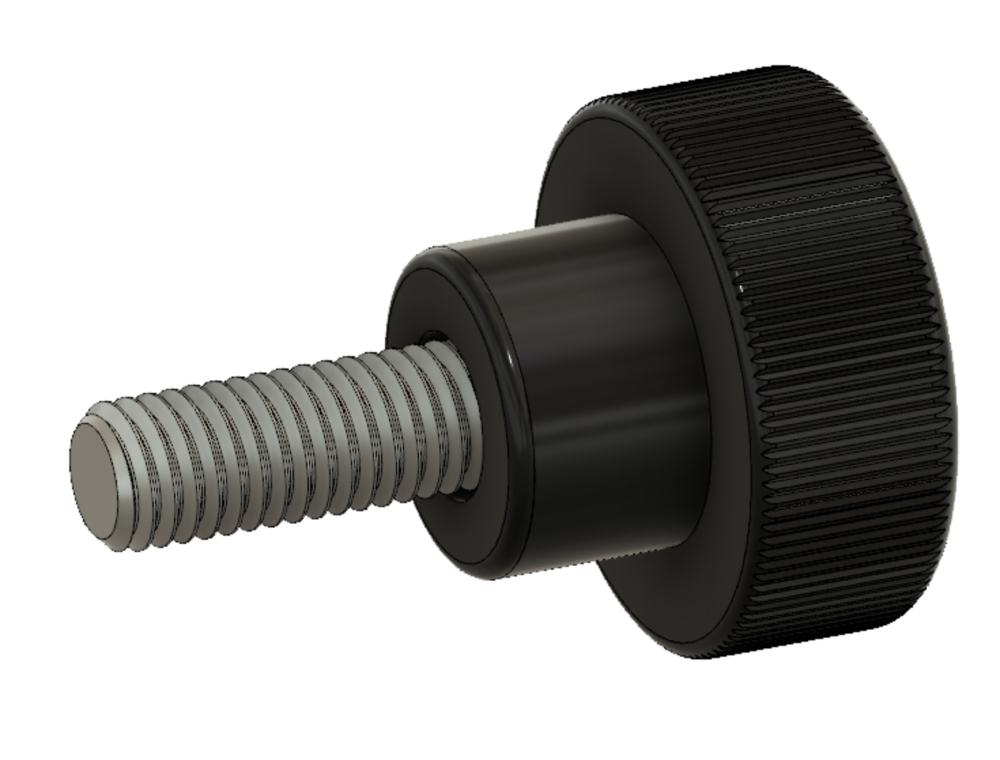

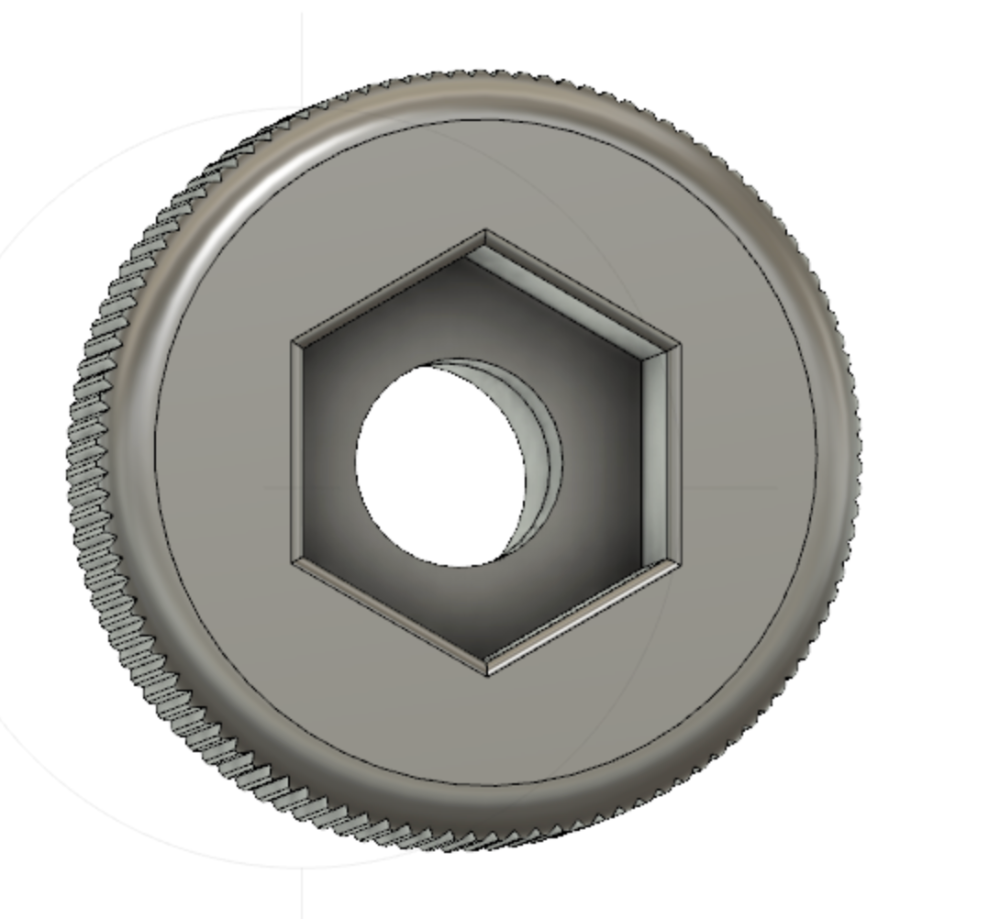

Men jeg har tenkt litt på å 3D printe en holder til en standard M8 skrue med sekskant hode. Tegnet ett lite forslag:





[VegJoh]



Ville da blitt seende slik ut

[Gullfisk]

Blir flott dette da. Kanskje du kan printe et lokk å lime utenpå 6 kant hodet til slutt også.

[shipahoy]

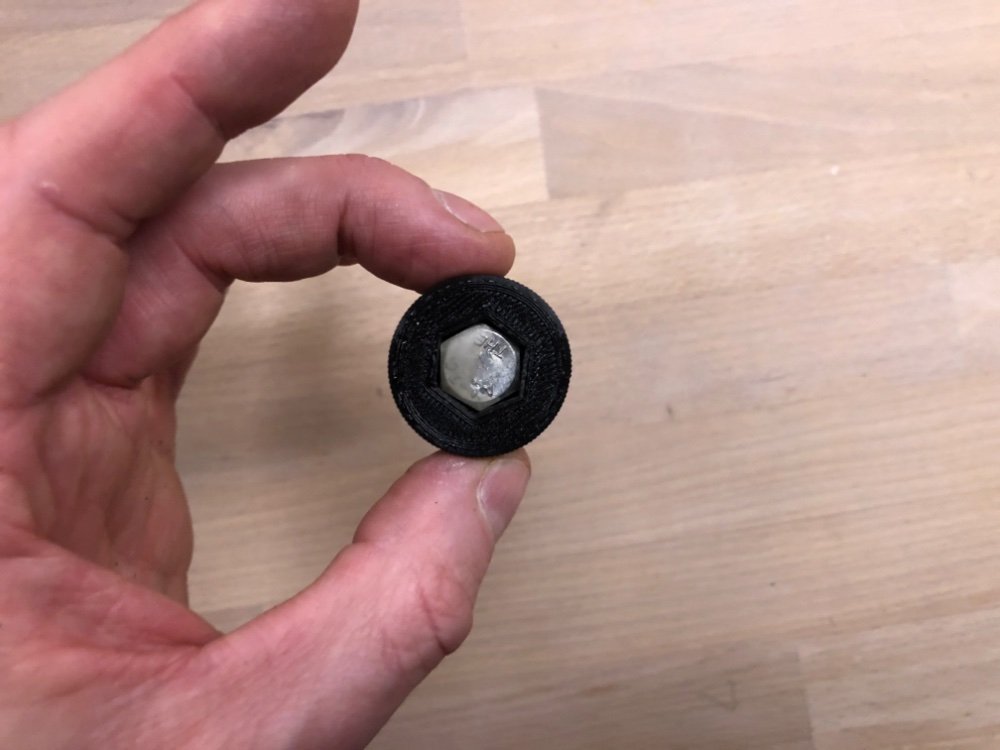

Hvis du lager hullet til bolten litt for lite og varmer bolten før du presser den inn så sitter den godt i plasten.

[VegJoh]

Gullfisk skrev for 6 timer siden:

Kanskje du kan printe et lokk å lime utenpå 6 kant hodet til slutt også.



Ja, det kan være en mulighet. Jeg tenkte kanskje på om "hullet" kanskje bare skulle fylles med sort tec7 eller noe annet også.



shipahoy skrev for 5 timer siden:

Hvis du lager hullet til bolten litt for lite og varmer bolten før du presser den inn så sitter den godt i plasten.



Det var en veldig god idé.

[Komodo]

Det der blir jo bare helt snasent @VegJoh  Du har blitt en råtass på design og ingeniørtjenester

[VegJoh]

Komodo skrev for 5 timer siden:

Det der blir jo bare helt snasent @VegJoh  Du har blitt en råtass på design og ingeniørtjenester



Takker @Komodo

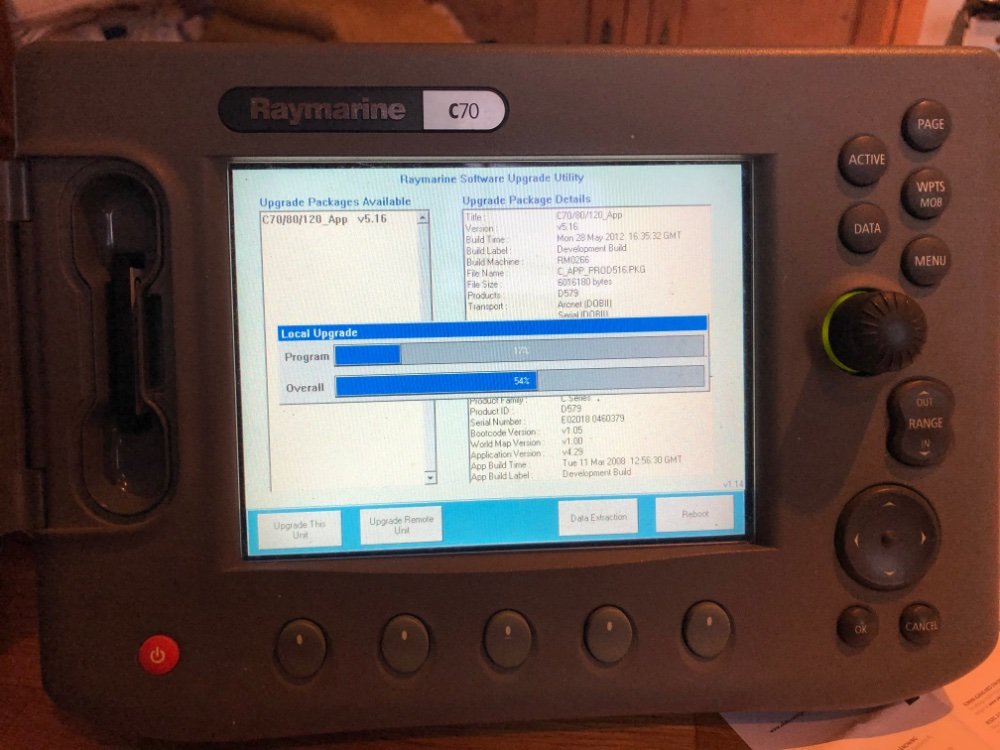

Dagen i dag (etter nattevakt på jobb), startet med å oppgradere kartplotteren fra software versjon 4.29 til den seneste som Raymarine laget for C-serien, versjon 5.16.



Det skulle imidlertid vise seg at den var særdeles kresen på CF kort annet enn de som jeg hadde kart på. Prøve flere forskjellige som jeg hadde liggende. Alle fra Sandisk (som er anbefalt av Raymarine). Holdt meg innen for max. størrelsen som var anbefalt på 128Mb (testet med et eldgammelt 16mb, 32mb og 64mb). SÅ små kort er jo vanskelig å få tak i nå til dags, men ingen av de fungerte, til tross for riktig FAT16 formatering, cluster og alle solemerker som Raymarine anbefalte.



Endte med å midlertid flytte inneholder fra en eldre kartbrikke over på harddisken på pc og bruke dette kortet til oppgraderingen, for deretter å kopiere kartinnholdet tilbake når jeg var ferdig (det fungerte heldigvis, både oppdatering og å kopiere innholdet tilbake)



[VegJoh]



I ettermiddag fikk jeg tid til å være et par timer i garasjen (lykke !!!)



Kjøpte en gammel defekt diesel-tank i syrefast for en stund tilbake. 2mm tykkelse på platene. Dette blir materialer til brakett.

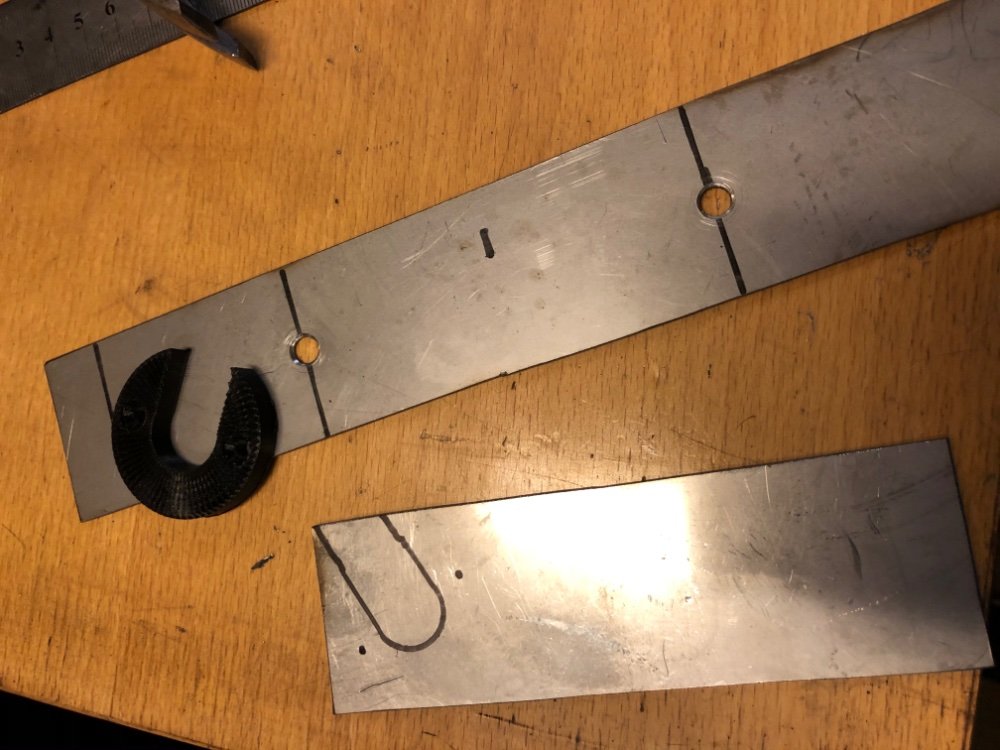

Fikk skåret ut 4,5mm brede striper på 140 og 250mm.

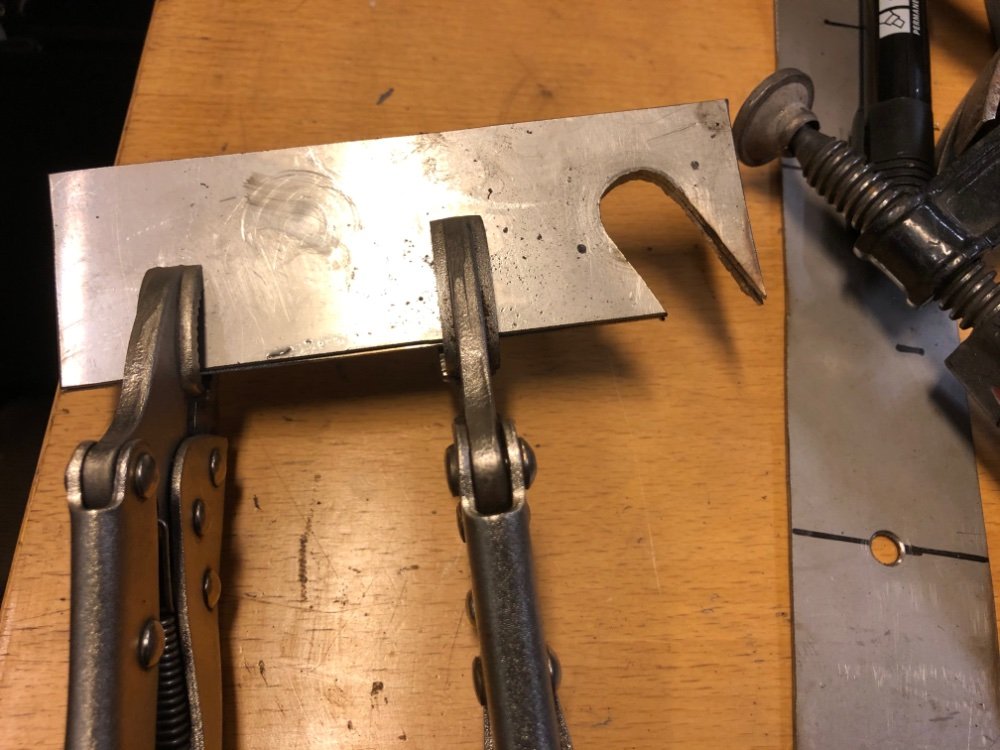

Så var det bare litt boring og kapping.

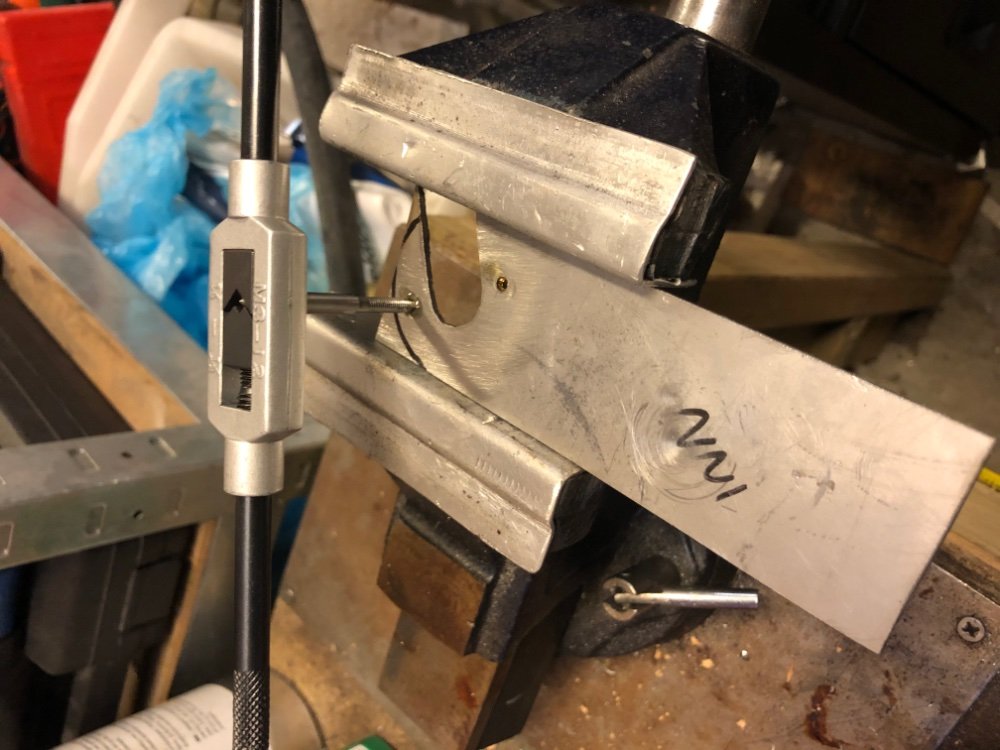

Gjenget opp hull til endestopperne i M4 (0,7)

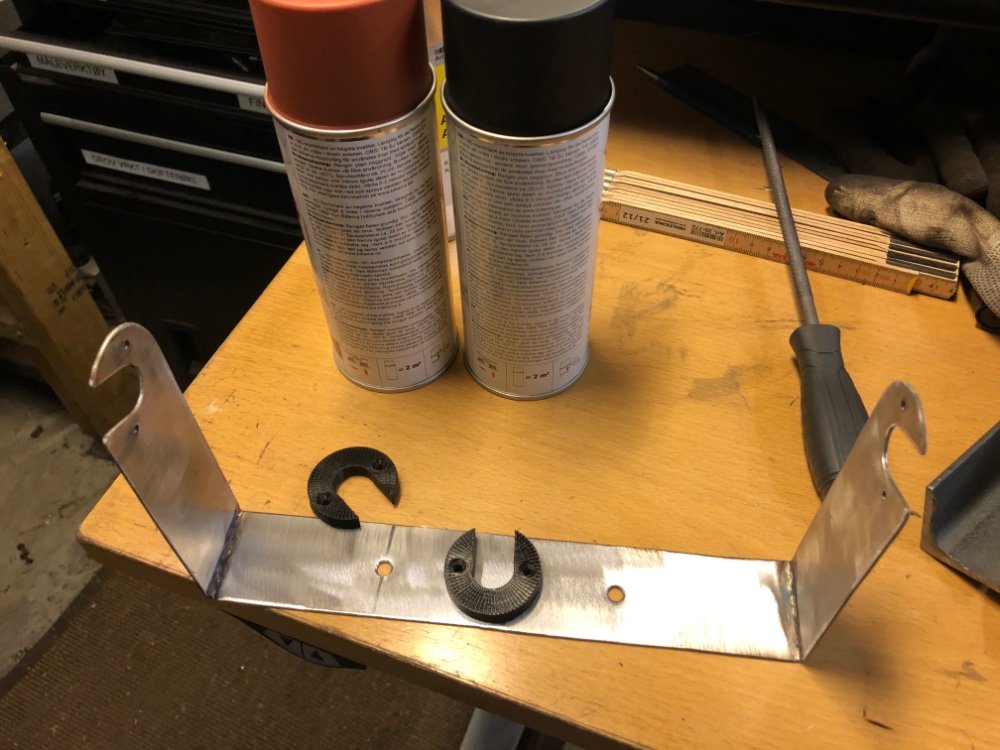

Så var det bare å TIG-sveise skiten sammen



Så litt pussing og sliping

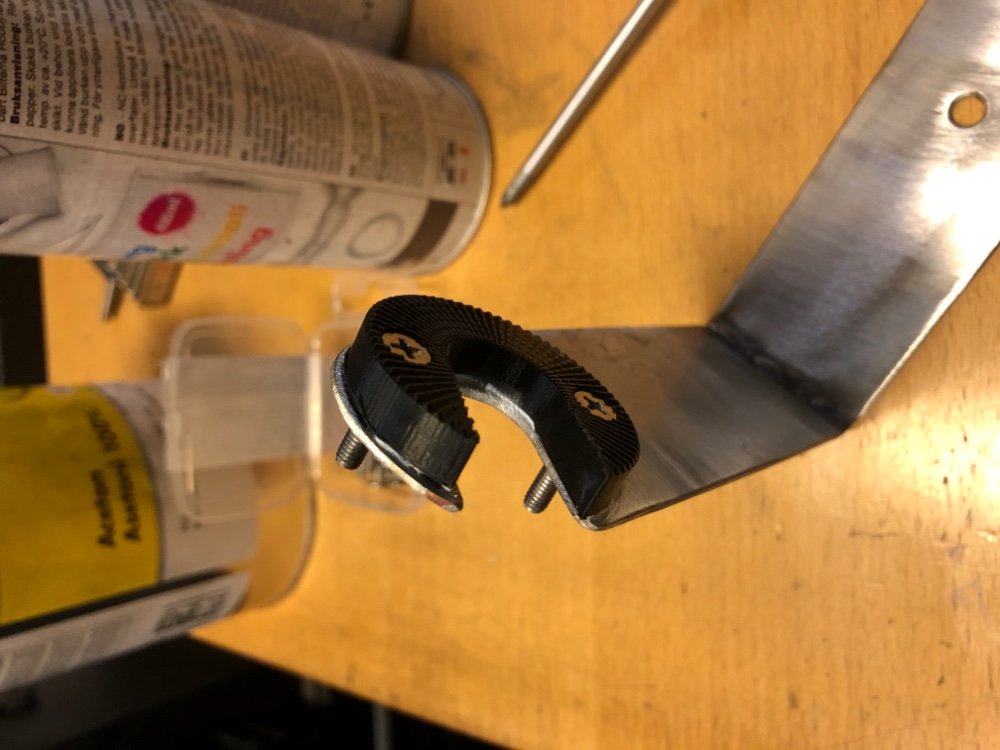

Stopperne ble montert med Tec7 og 4 mm syrefast skruer med forsenket hode. Det som kom på utsiden av det gjengede partiet på braketten ble kappet av og slipet plant med braketten.

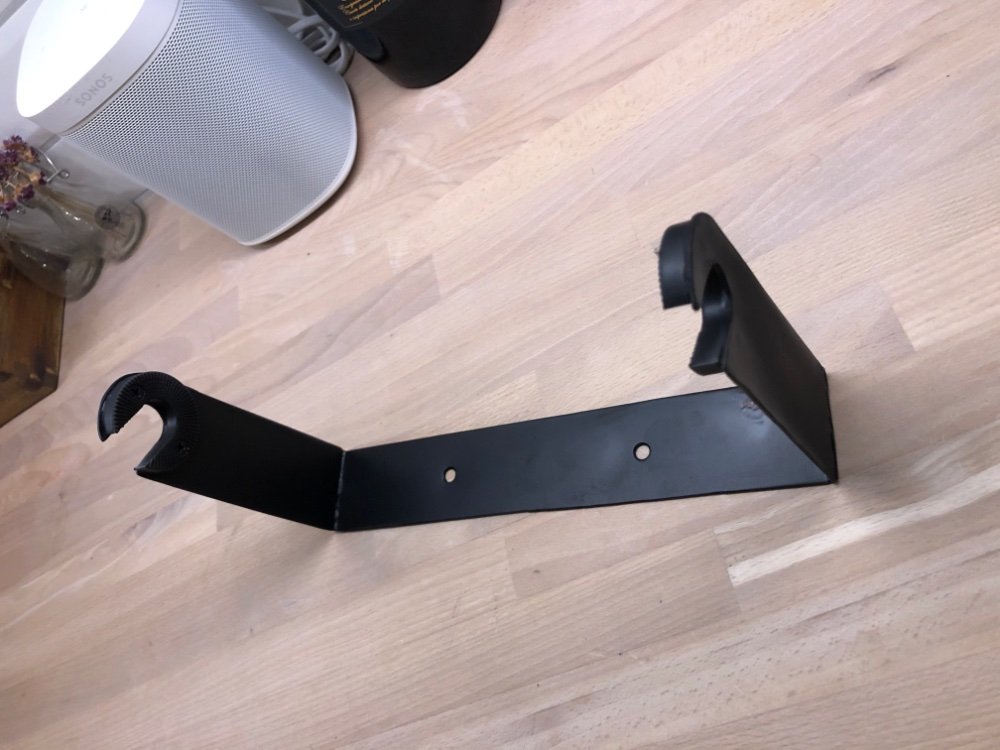

Så et lag med grunning

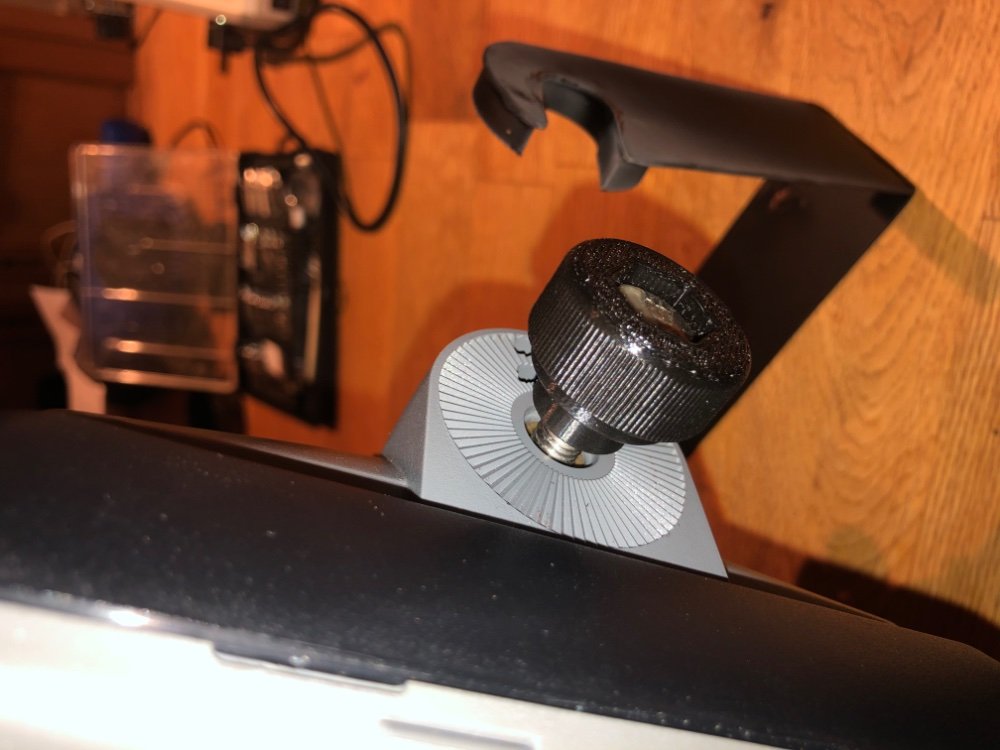

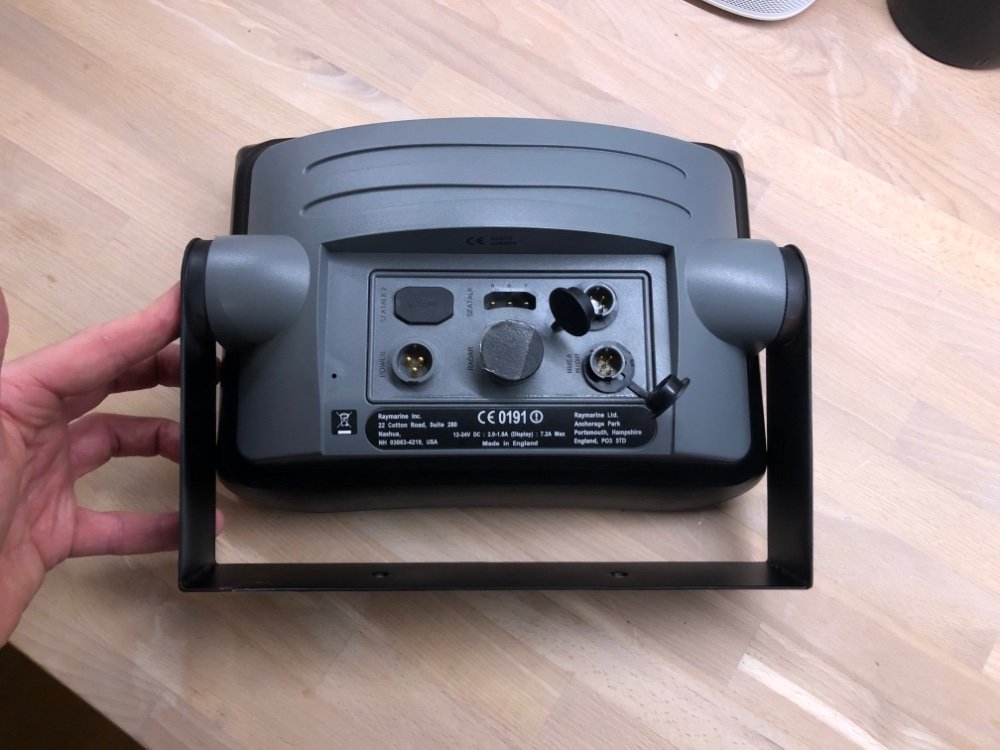

Testing mot plotter.

[VegJoh]

Rakk visst enda litt til, før det det ble helt kveld i heimen.

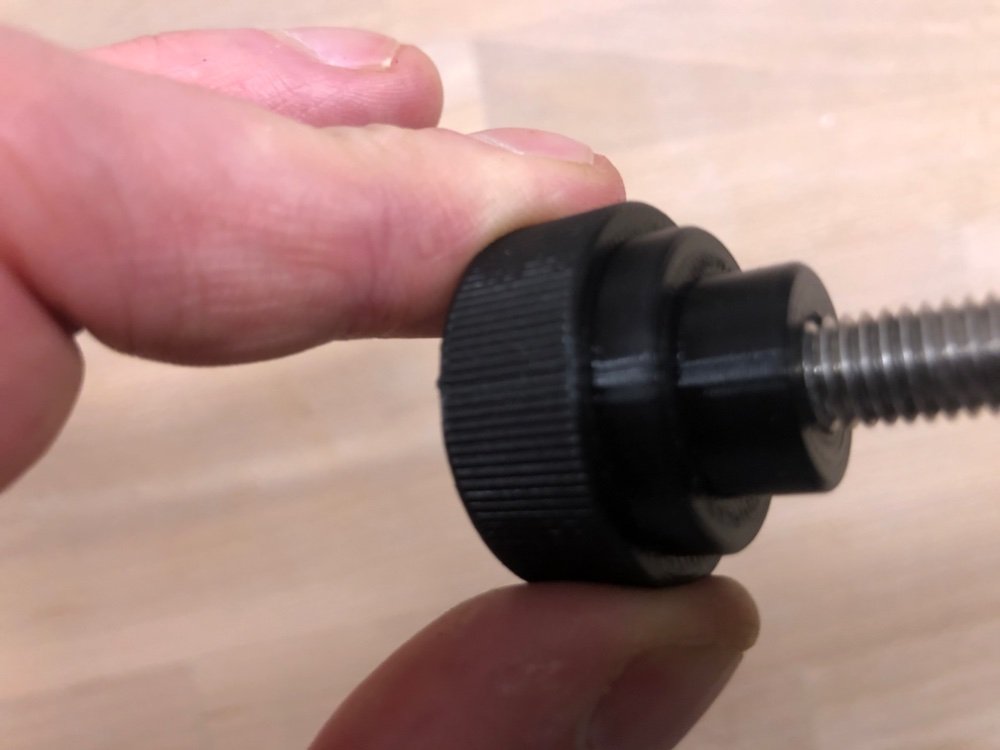

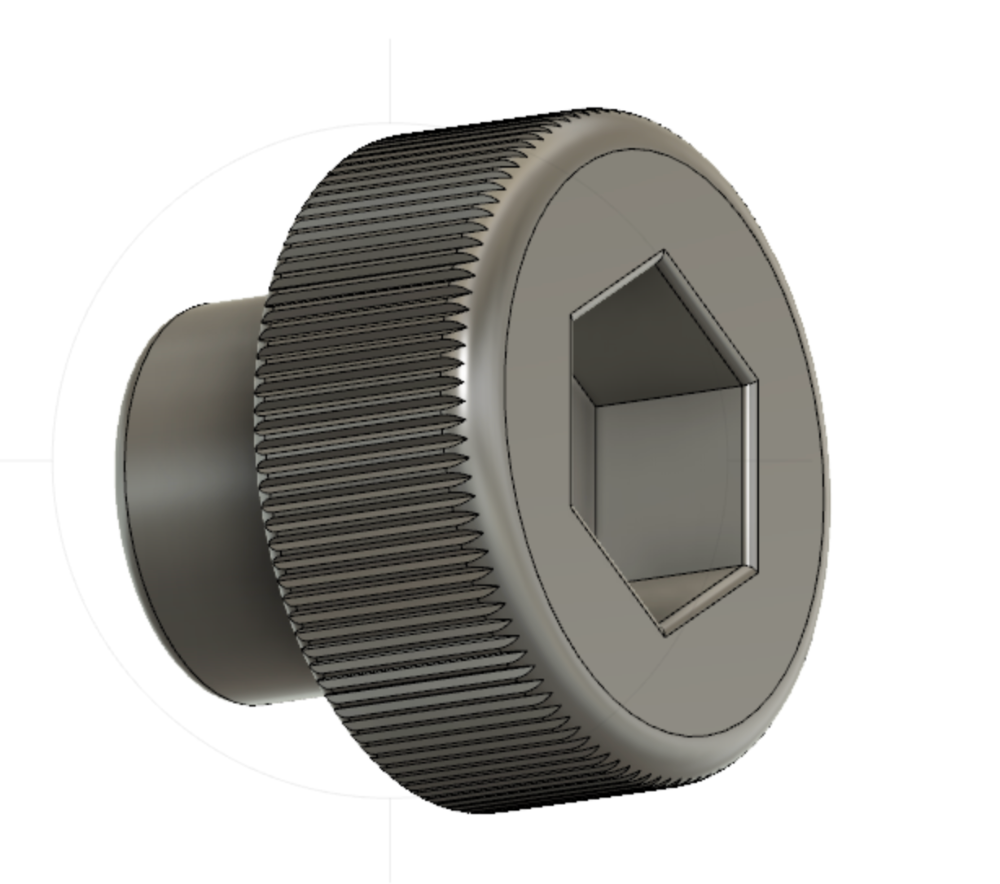

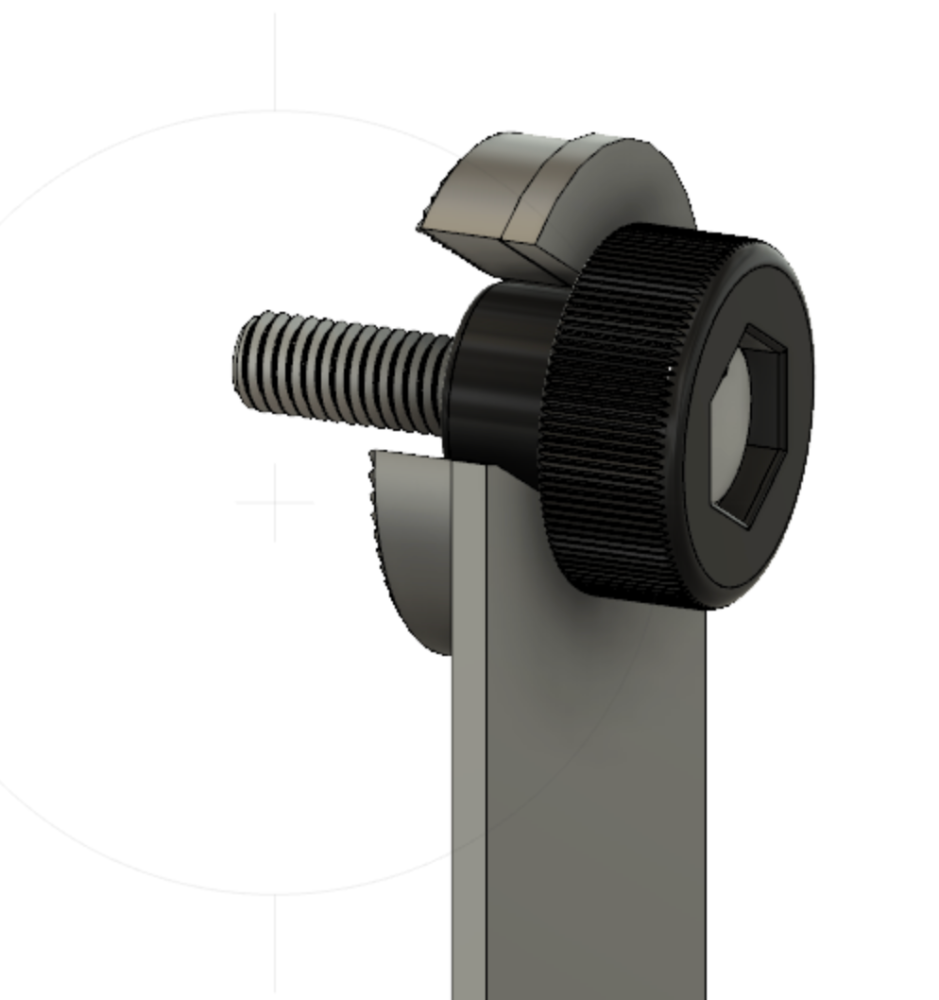

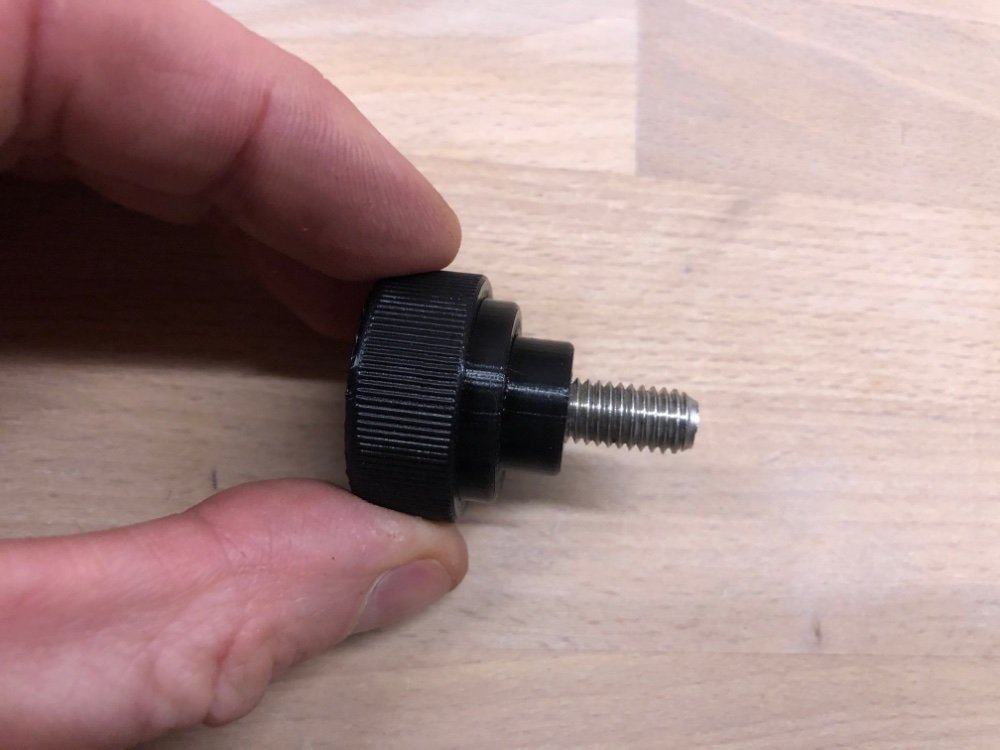

Endret litt på designet på endeskruene og la til en flens før skruhendelen før jeg sendte den i 3D printer´n.

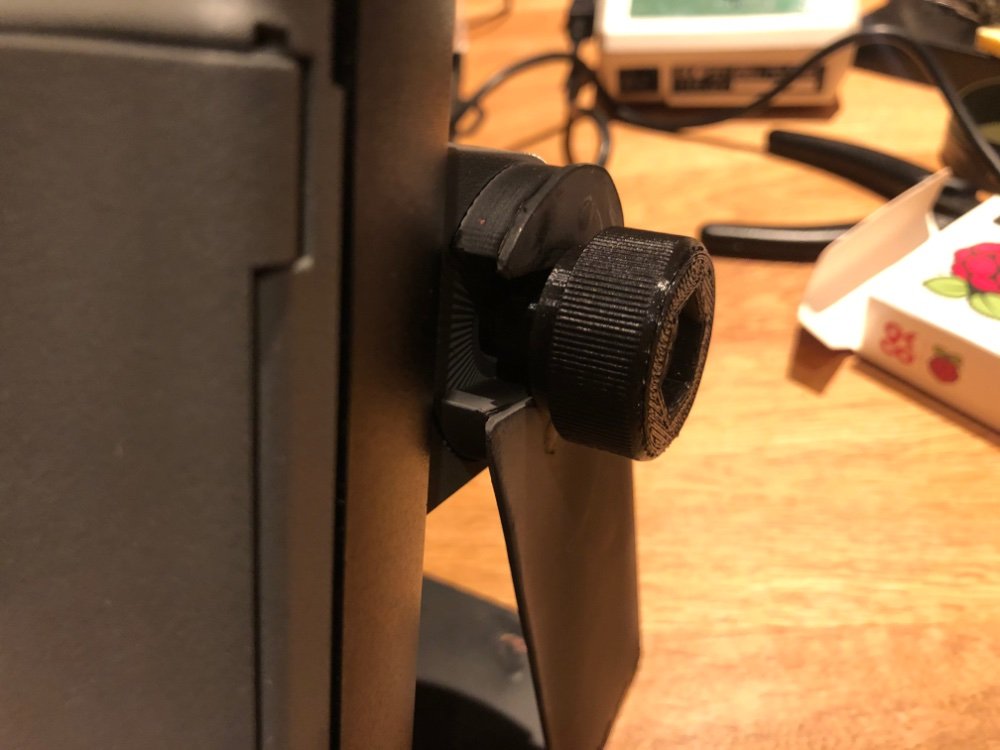

Spesielt fornøyd med "grip" på håndskruen :-)











[Komodo]

Imponert av hva du får til med den 3D printeren! Veldig bra resultat ?
