Koble startrele til Perkins 4-108 m

[Usabel]

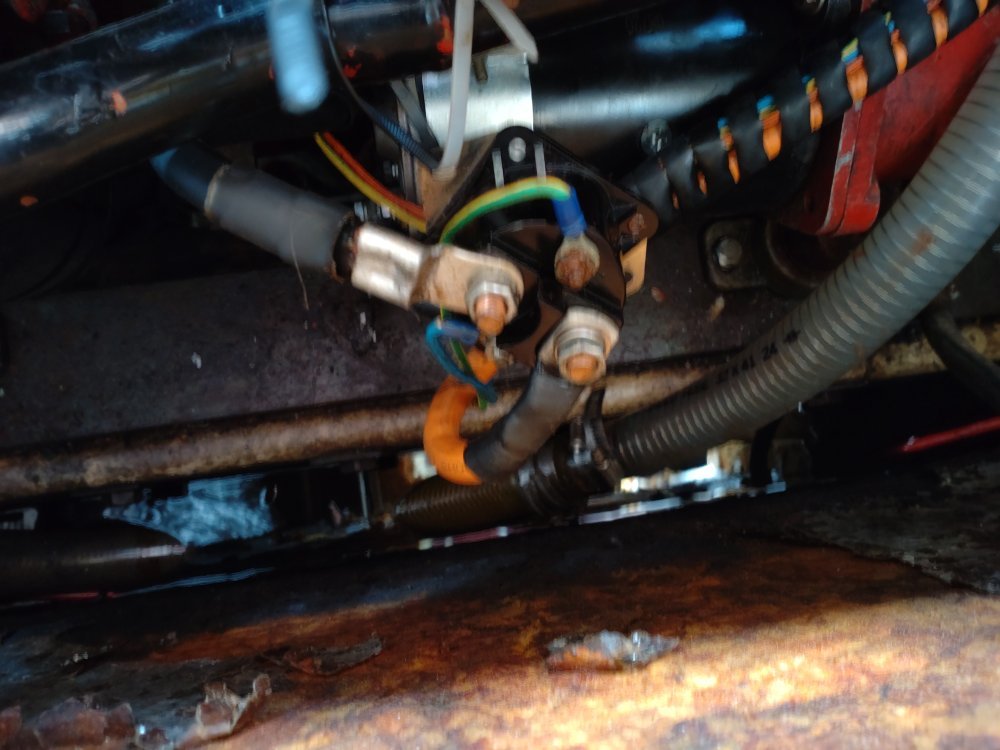

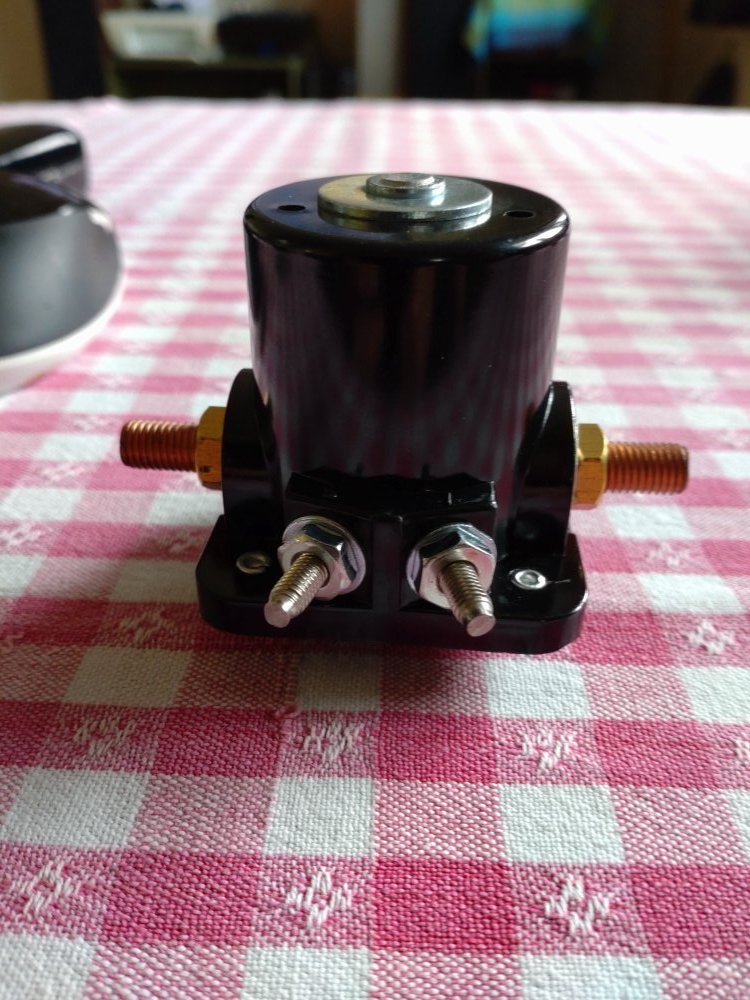

Hei. Er det noen som vet hvordan koble startrele? Det gamle er i stykker og har fått tak i ett som skal passe. Men har ikke koblingsskjema, de små tappene er merket: høyre er merket l og venstre S. På gammel går + fra batteri til relee og - fra rele til starter. De tynne kablene går inn i blokka.

Redigert 24.Juli.2022 av Usabel (see edit history)

[Usabel]

Takk for svar.. Var innom Ford og bestilte eu og fikk ekstra service..
Plus fra batteri til starter, - fra batteri til rele til starter, - fra rele til blokka og blå fra rele til startnøkkel.


[mawilu]

I mitt hode må det være noe feil i din forklaring hvis du har minus til gods på motoren

[hegra]

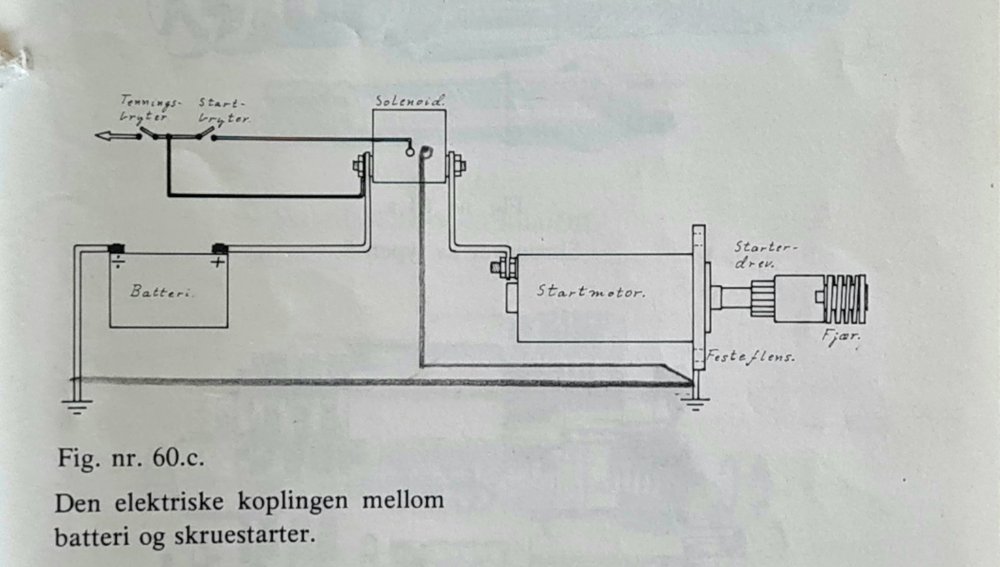

Stusser litt på den forklaringen jeg også. Tenker bildet under her stemmer bedre. Releet er her omtalt som solenoid.

Redigert 29.Juli.2022 av hegra (see edit history)

[Hulda]

Tegningen over virker rimelig. Bortsett fra at tenning og startbryter  er konfig slik at starter kan kjøres uten at tenningen er på. Det kommer naturligvis an på selve tenningsbryteren.

[hegra]

Selvfølgelig riktig Hulda. Jeg la ikke merke til den detaljen i den store kloke boken min. Håper Usabel forstår det også.

[index]

mawilu skrev for 19 timer siden:

I mitt hode må det være noe feil i din forklaring hvis du har minus til gods på motoren



Det stemmer vel kun hvis anlegget er såkalt 1,5 polt, dvs at det er topolt unntatt starter....

[Jonas]

Solenoiden får trolig styrestrøm fra et relé som ikke er på skjemaet.

Redigert 29.Juli.2022 av Jonas (see edit history)

[Usabel]

Jonas skrev On 29.7.2022 at 10.27:

Solenoiden får trolig styrestrøm fra et relé som ikke er på skjemaet.

Bedre sent enn aldri, . Ja, det er riktig, så det virket etter kobling.. Takk for hjelp
