Hvordan koble Kraus & Naimer A212 strømomkobler til landstrøm, inverter og elsentral

[wilma]

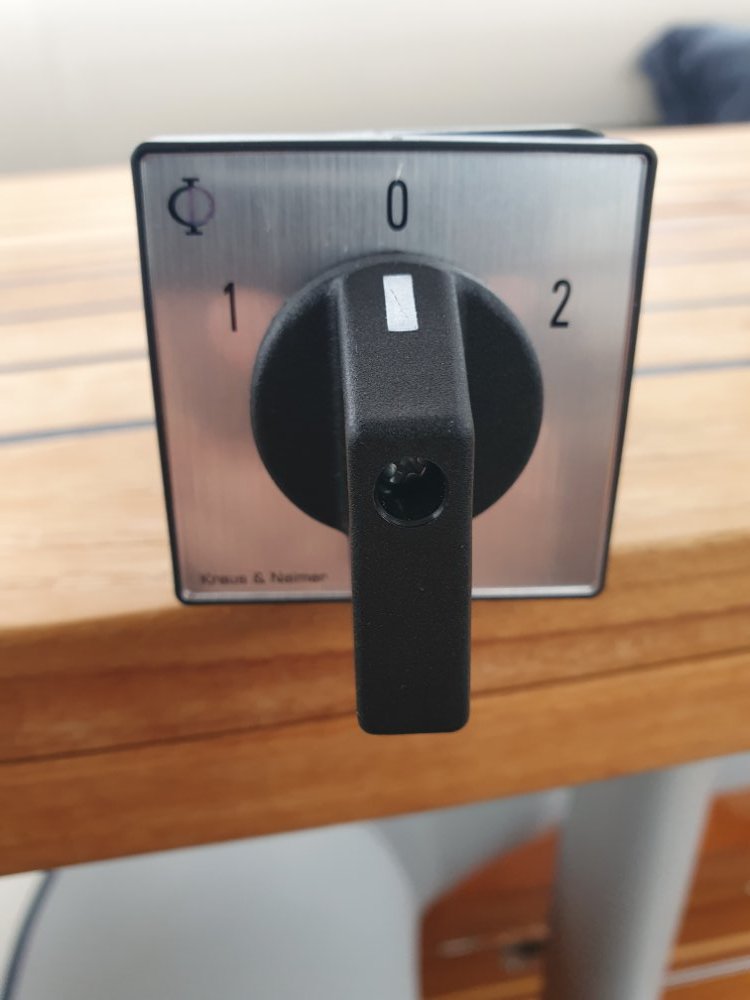

Er det noen som kan forklare hvordan denne bryteren kobles. Ønsker å kunne veksle mellom landstrøm og inverter på allerede eksisterende stikkontakter i båten.

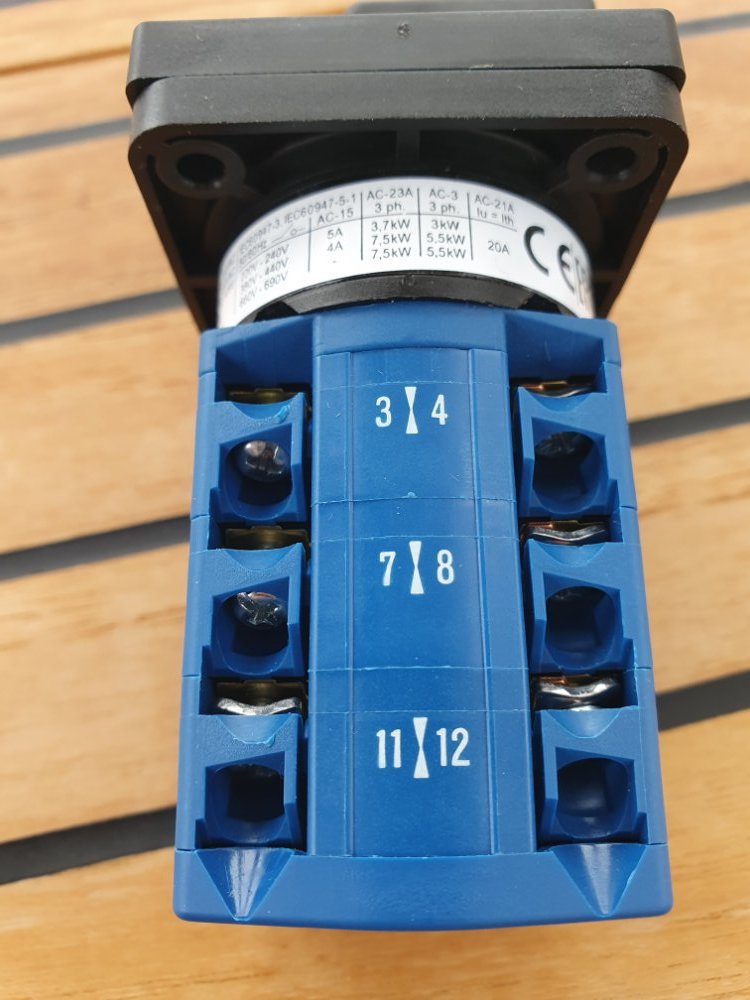

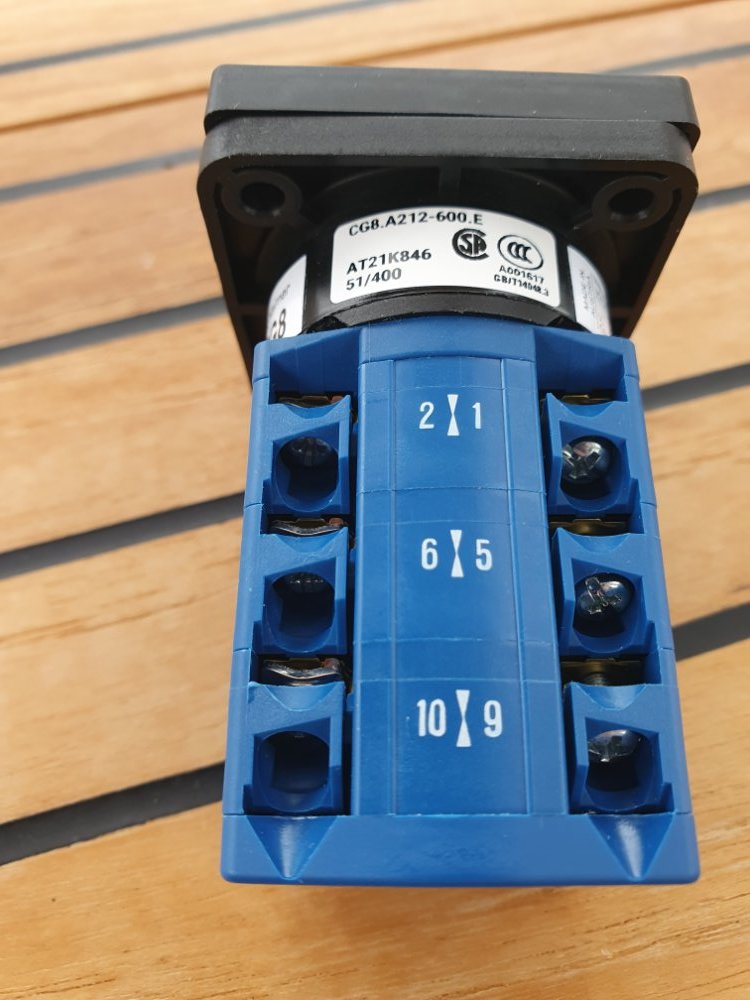

Den har 12 tilkoblinger, hvilke bruker jeg for å koble til landstrøm på 1 og inverter på 2, og selvfølgelig strøm fra bryteren til landstrømsentralen

Redigert 9.April.2023 av wilma (see edit history)

[Dixie 2100]

Utfra side 33 i denne beskrivelsen https://www.krausnaimer.com/fileadmin/user_upload/Kraus_u_Naimer/Pdfcat/Switch_wiring_diagrams_pocketbook/Switch_wiring_diagrams_pocketbook.pdf , mener jeg det skal bli som dette:



Fra landstrøm (trinn 1) kobles på 3 og 7

Fra inverter (trinn 2) kobles på 1 og 5

Til landstrømssentral kobles på 4 og 8.

Du må sjekke at det er forbindelse mellom 2 og 4, og mellom 6 og 8 (ser ut som på skjemaet at det er en innebygget lask der), hvis du ikke har forbindelse mellom disse punktene så må du selv laske mellom 2-4 og 6-8.

[wilma]

@Dixie 2100 takk for svar ? Skal se litt mer på bryteren i morgen.

[wilma]

@Dixie 2100 da er bryteren koblet til, og nå har jeg inverterstrøm i alle stikkontakter ombord. Takk for hjelpen.

[Dixie 2100]

@wilma så bra
