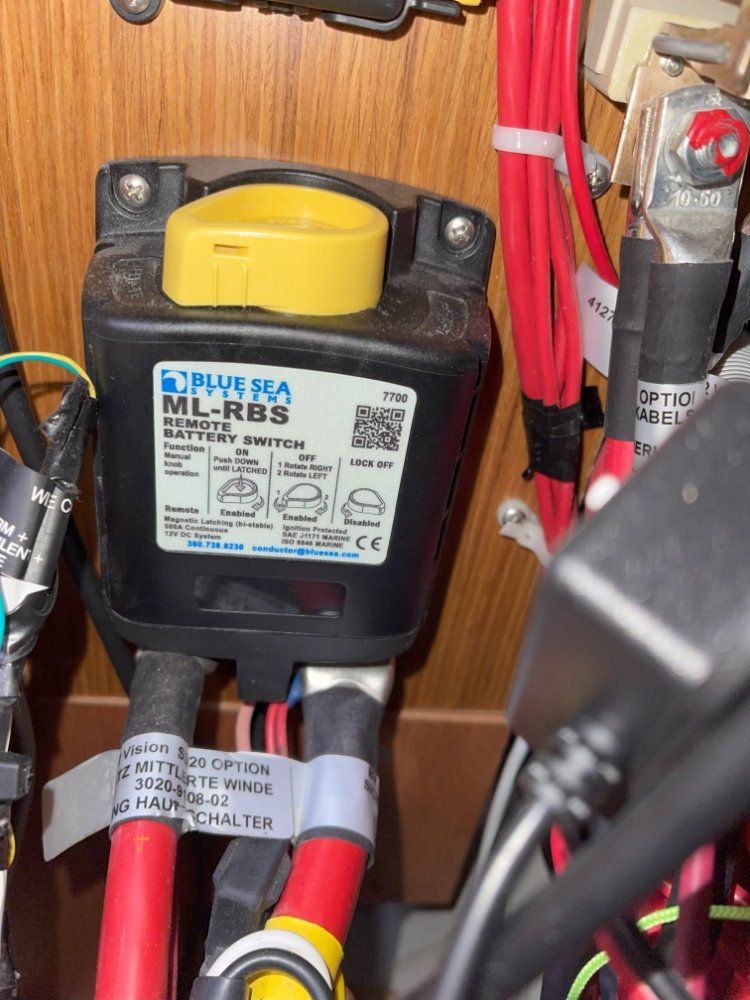

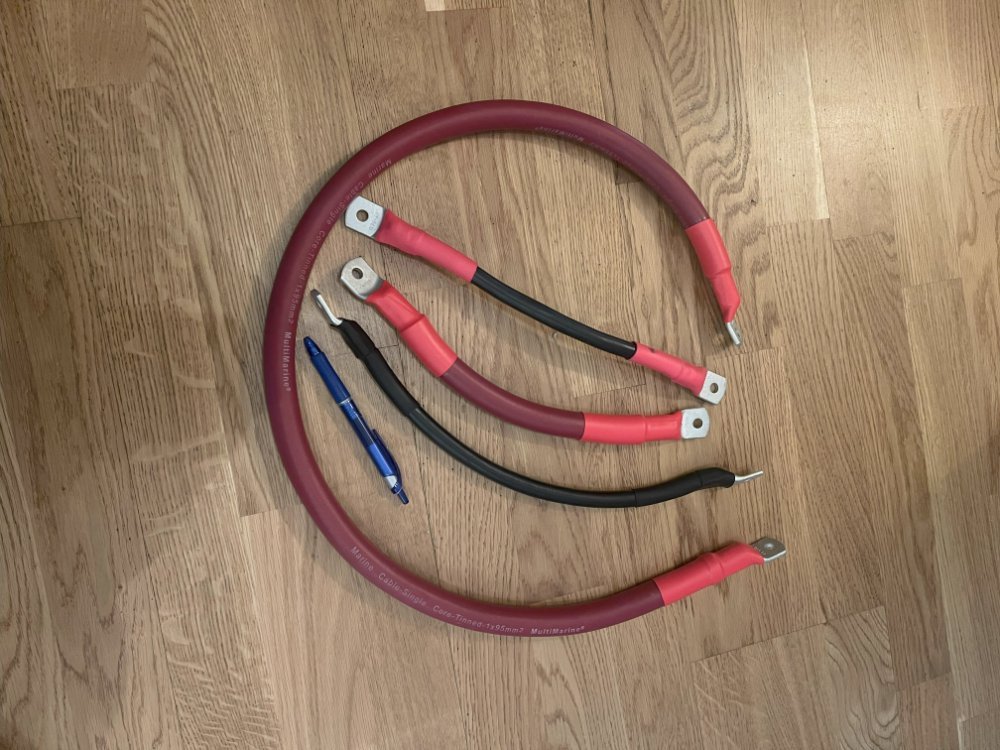

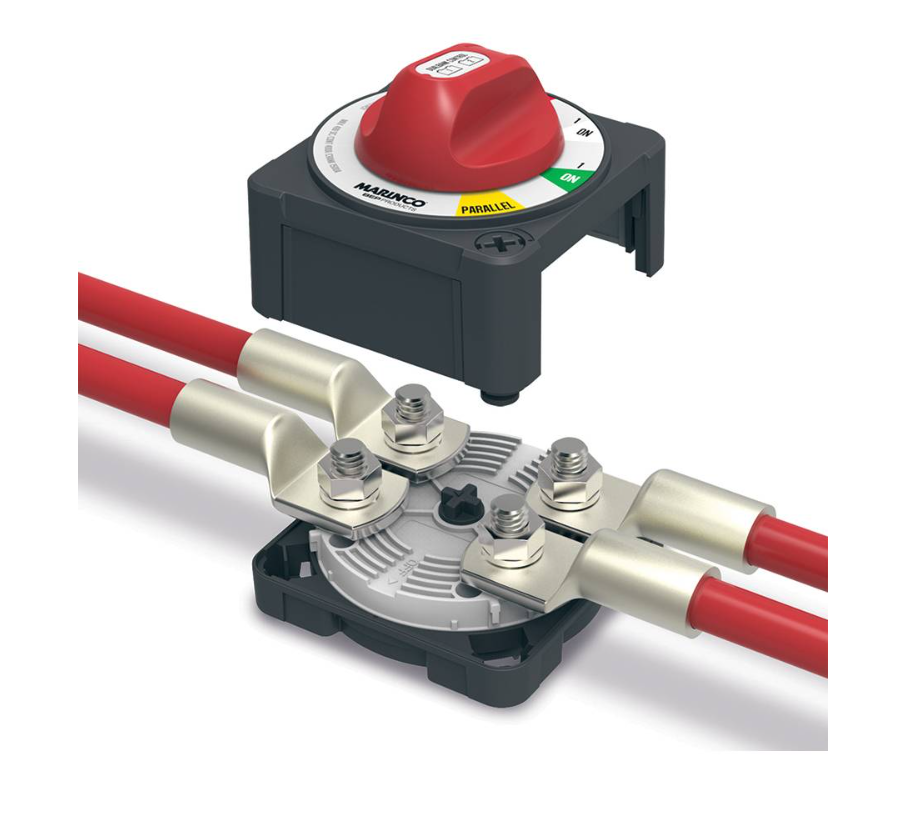

Oppgradering av forbruksbank (lithium) og omlegging av nåværende ladekonsept med ny Multipluss - råd

[dennrick]

19 hours ago, Seilars said:

Her har jeg litt problemer med å forstå hva han har gjort. Har sett litt kjapt i monterings veiledningen til multipluss II, og der er det en M6 bolt som skal forbinde jord på tilførsel, jord på utgående, og chassis.  Dersom multipluss er koblet med en kabel fra jordfeilbryteren inn i båten, så er vel jorden på båtens jordskinne med i denne kabelen. Denne jorden går dermed videre på kabelen ut av inverteren, og da er også chassis jordet. Det er for meg helt feil å forbinde minus på shunt med denne M6 bolten. Dersom ombyggingen fører til at det er ett behov for å endre slik at båtens 12V minus skal forbindes med 230V jord, så skal det vel benyttes en gulgrønn leder mellom hovedjord i båten, og ned til hoved minusskinne som jeg regner med er like i nærheten.  Har jeg forstått det riktig, så har du fått en forbindelse fra chassis på inverter og ned til shunt. Hva slags farge har den?

Travel dag så langt - mye å lese seg opp på her  Er jo godt kjent med manualene, men jeg skal sjekke igjen etter standarder som er nevnt etc.

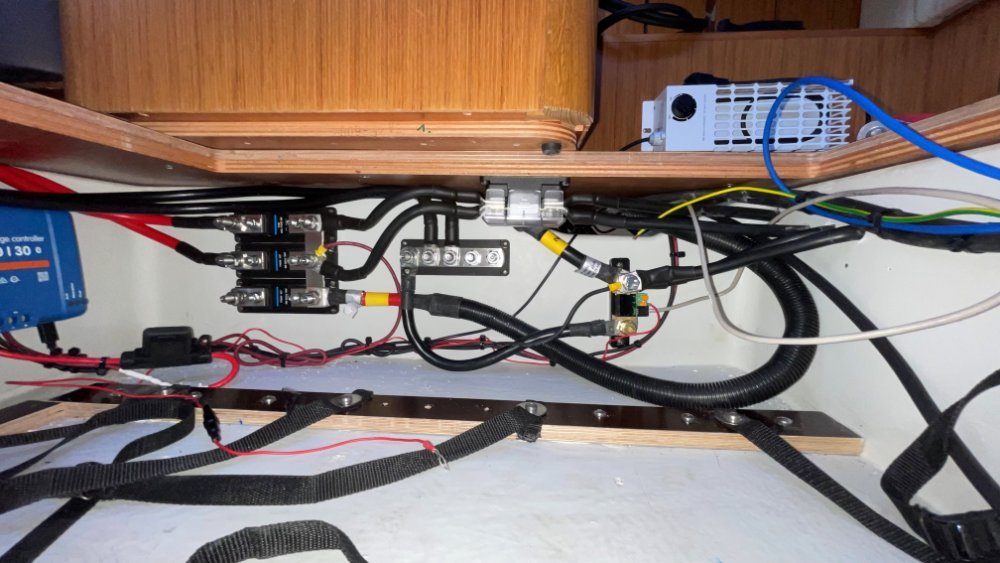

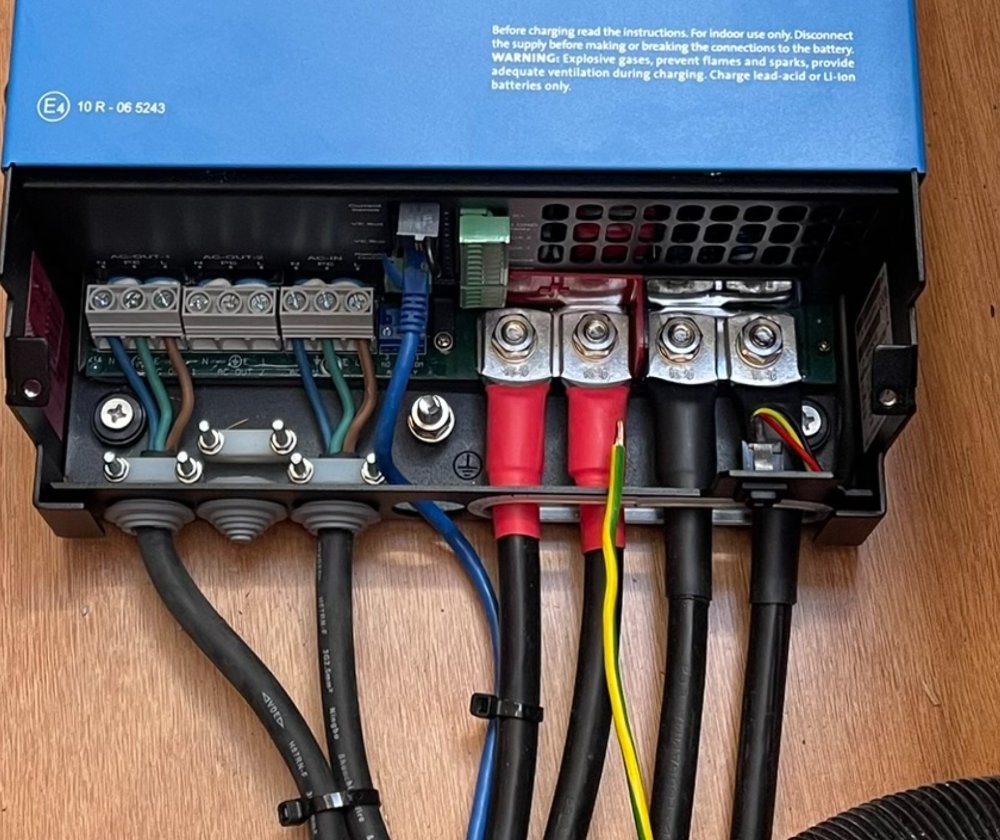

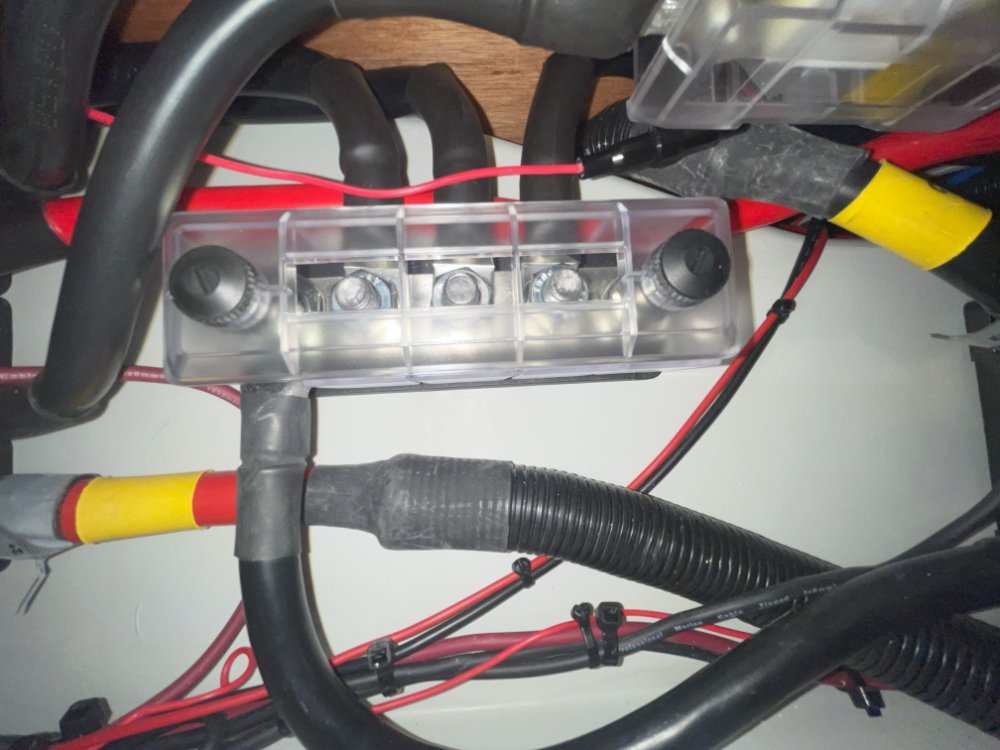

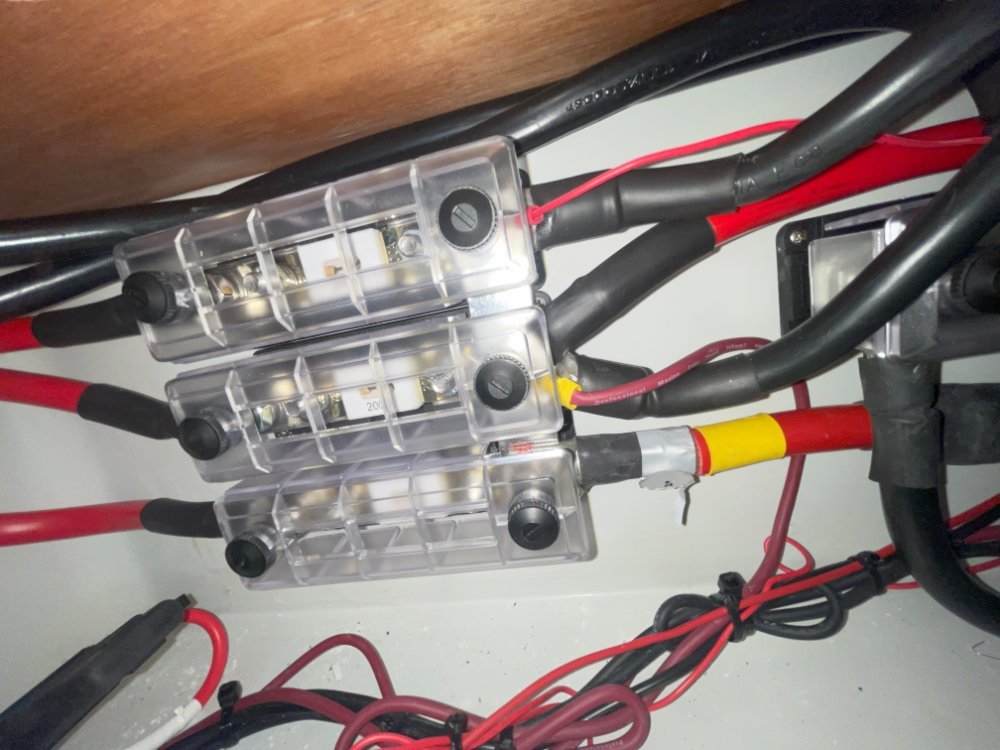

Litt kort nå, men her er koblingen til multiplusen. Den nærmest M6 bolten er hvor den løse jordingskabelen etterhvert ble koblet til er AC inn, så dette er vel da rett fra brygga via jordfeilbryteren. Den andre går til 220V panelet i båten (der er det en stk hovedsikring, og så en sikring for hhv vvb, lader til startbatteri, samt alle stikk og lader til thrusterbatterier). Jordingskabelen fra M6 bolten på Multiplusen er så strukket bort til shunten, og der er den tilkoklet batterisiden av den....

[dennrick]

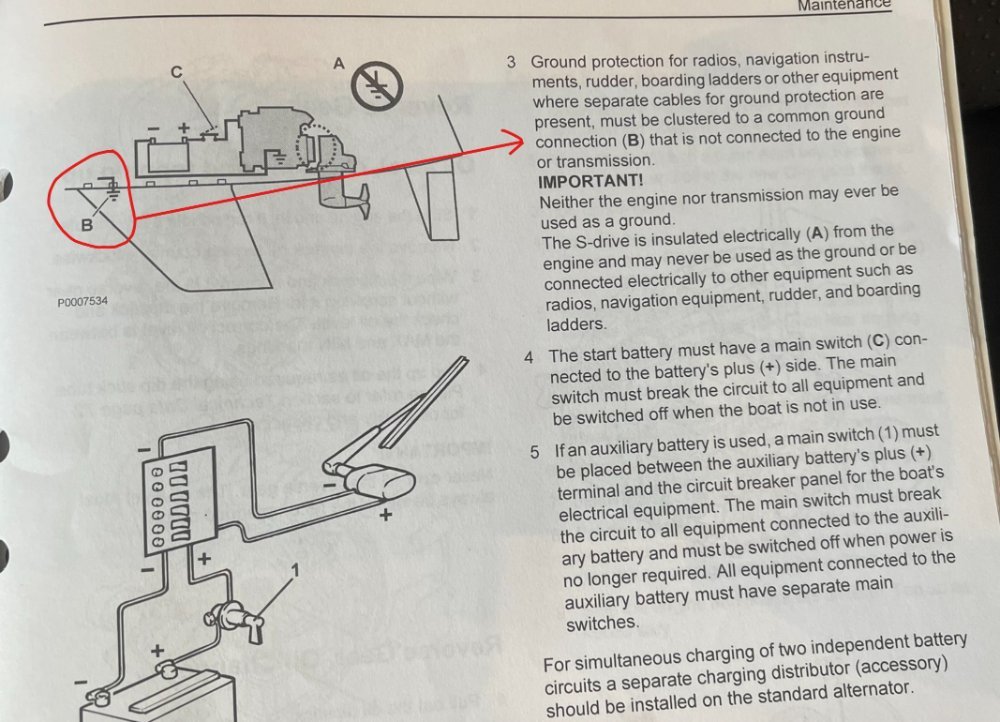

Her er et bilde av manualen til min D2. Jeg har som nevnt en zinkanode med en gjennomgående bolt, og den er tilkoblet ledninger. Jeg er ikke i båten nå, og er usikker på hvor de går. Jeg antar at det er dette som er "B" som ernevnt i motormanualen?





[dennrick]

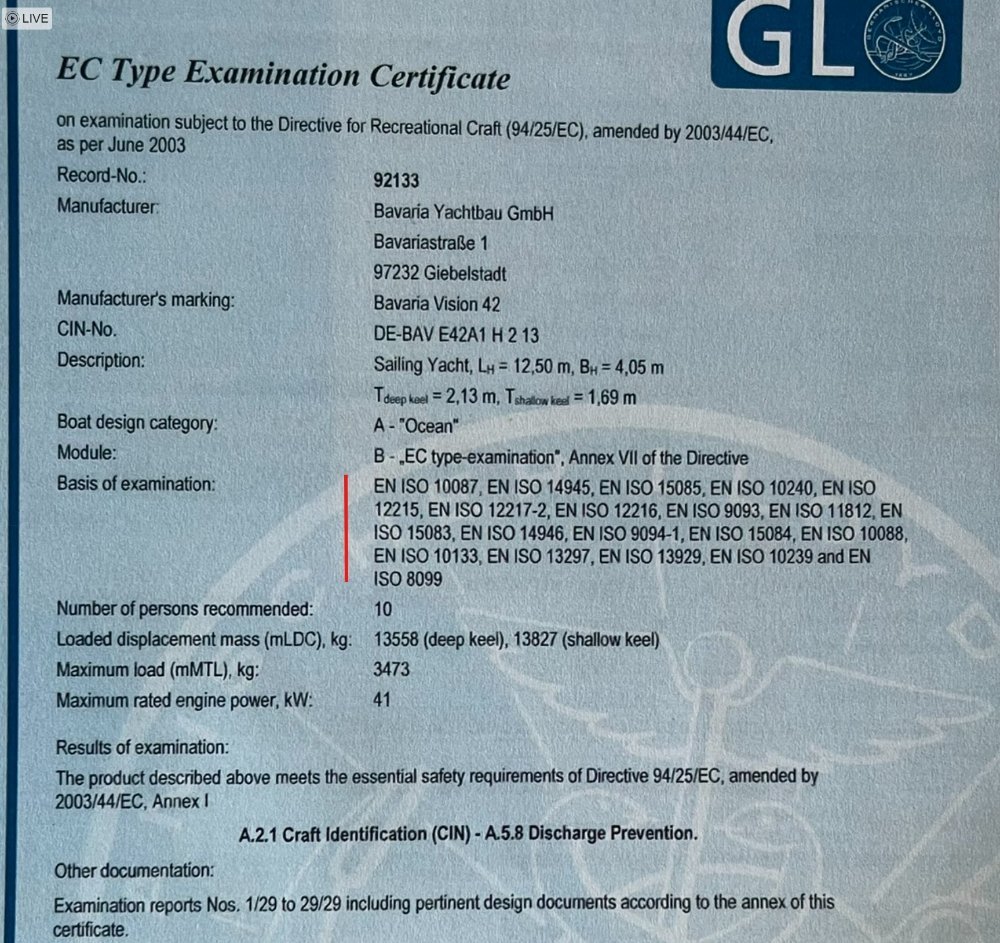

Og her er GL sertifikatet på båten. Der henvises det til en rekke standarder ifm utstedelse av sertifikatet. Jeg har jo aldri satt meg inn i hva disse standardene sier...





[Hulda]

Ja, det er nok en korrekt antakelse. Her virker det som at Bavaria bruker sinkanode både som 'korrosjonsbonding' og som sjøjord for pulser (dempe/eliminere støypulser) fra antenner etc. Så det er jo helt greit. Og merk det generelle forbudet mot å koble eksterne komponenter til batteri minus. Dette kan blant annet ha med motorens elektronikkstyring å gjøre, og dennes sårbarhet mot elektriske pulser. Ren gjetting, men jeg har lest om slike utfall. I tillegg det jeg skrev lenger opp.



I sannhet en imponerende samling ISO. Slikt kontorarbeid setter en liten båtbygger sjakk matt.

[Lars Hansen]

Jeg er imponert over hva folket kan om dette, kan noen forklare enkelt hvorfor man skal jorde en inverter i en plastbåt? I hvilken situasjon kan det være farlig?



Jeg har planer om å bytte ut min 1000W inverter med en på 3000W, og da tenker jeg å koble innom en sikring før den går videre til 2 stikk. Ett stikk ved kartleserbordet og ett ved kjøkkenbenken. Brukes til enkle apparater som løs induksjonstopp, airfryer, vannkoker, støvsuger osv. Mulig jeg også trekker en egen kurs til varmtvannsberederen.



Bavaria seilbåt fra 2005, alle vannrør og slanger i plast, gjennomføringer i kompositt. Volvo Penta, med seildrev isolert fra motor, så batteri minus har ingen kobling mot sjøen.

Bryr meg vel egentlig ikke om annet enn at det ikke skal være mulig å dø av strømgjennomgang samt at ikke jeg skaper mulighet for tæringer.

[Seilars]

Seilars skrev On 1.5.2025 at 14.43:

Ja, og man trenger ikke gjøre ting mer komplisert enn nødvendig. Slik jeg ser det, så får @dennricken trygg installasjon som ikke bør by på store utfordringer om elektrikeren kobler opp en skilletrafo uten dynaplate, men beholder en jordforbindelse mellom 12V minus og 230V jord. Dette er ikke ett skip, så man har ikke 230V ute på dekk, kun inni. Det som er viktig er at man vet at installasjonen er i samsvar med en eller annen akseptert norm, og at man vet hvilke begrensninger som ligger i installasjonen. Feks. at man ikke kan koble opp 230V ute på dekk.



Det er mye som tyder på at dette er fasiten iht. ISO13297 i nyeste versjon som du bør bruke for å lovlig komme deg ut av den galvaniske fella som han som monterte multiplus har satt deg i.  Men da med en bryter som legger lasken som du har nevnt når du står på land.  Det er sikkert også dem som ville operert i gråsonen og spilt på at båten din er bygget etter en  EN ISO 13297:2000 som ikke krevde forbindelse mellom jord og DC minus så lenge man har jordfeilbryter, men da legger de nok ikke igjen ei samsvarserklæring. Men kanskje kan man det fordi ombyggingen på 230V ikke regnes som stor nok. Det får være en avgjørelse for en elektroinstallatør som påtar seg oppdraget. Tror ikke dette temaet kommer så mye lenger. Tror du har alt av tråder for å ta en avgjørelse. Båten vår er lik din mtp. multiplus, men uten den forbindelsen mellom 230V jord og 12V minus fordi dette er utført på ett tidspunkt før ISO normen hadde harmonisert med ABYC slik at de krever kobling mellom 230V jord og 12V minus.
