Kobling av Valeo dynamo på VP KAD42 ?

[NovaMan]

Hei folkens

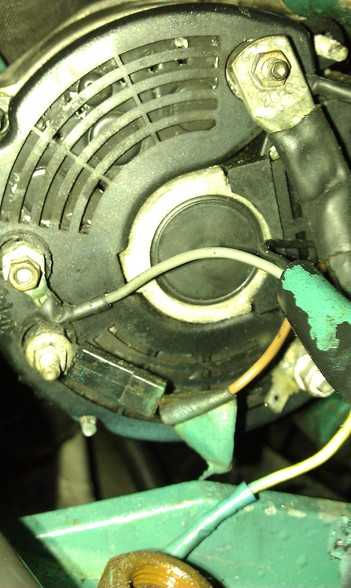

Jeg har overtatt en båt (nesten fullført prosjekt) hvor det er satt i en Volvo Penta KAD42 med en Valeo dynamo merket A13N234. Her er en ledning klippet av, og en terminal ser ikke ut til å være brukt.



Motoren kommer fra en annen båt og har aldri blitt ferdigmontert i båten jeg har overtatt, så jeg antar at ledningen som er klippet av enten skal til batteriet (lading), eller til ladelampe. De øvrige punktene er tilkoblet det originale ledningsnettet på motoren. Jeg kommer ikke til for å få løsnet dynamoen, og kan heller ikke se hva de forskjellige kontaktpunktene er merket med.



Noen som har en tegning eller kan forklare meg hvordan dette skal kobles?



https://baatplassen.no/bildearkiv/0/75/imag0023.jpg

https://baatplassen.no/bildearkiv/0/75/imag0025.jpg

[windy26]

Hei kansje du kan bruke dette skjema :-)



http://www.ebasicpower.com/charge/alternatorwiring.htm

[NovaMan]

Takk for den windy26. Da har jeg noe å gå ut fra. Skal testes i løpet av helgen.
