Fjernkontroll for thruster og ankervinsj uoriginal


Hantoen

Recommended Posts

Tror kanskje vi snakker forbi ‘hinanden’  ? (kamelååse?) Ikke helt sikker på hvilke bokser vi snakker om alltid.



Du er jo nesten i mål. Det første du må gjøre er å fore 400i mottaker med strøm. Det gjør du via inngang 1 og 2 (på 400i mottaker). Siden jeg antar du har en hovedbryter til selve vinsjen ville jeg hentet +12V og 0V/batteriminus fra samme tilførsel som Sidepower kontrollboks slik at 400i boks ikke trekker strøm når vinsj er avslått. Men vil jo funke direkte fra batteri også.

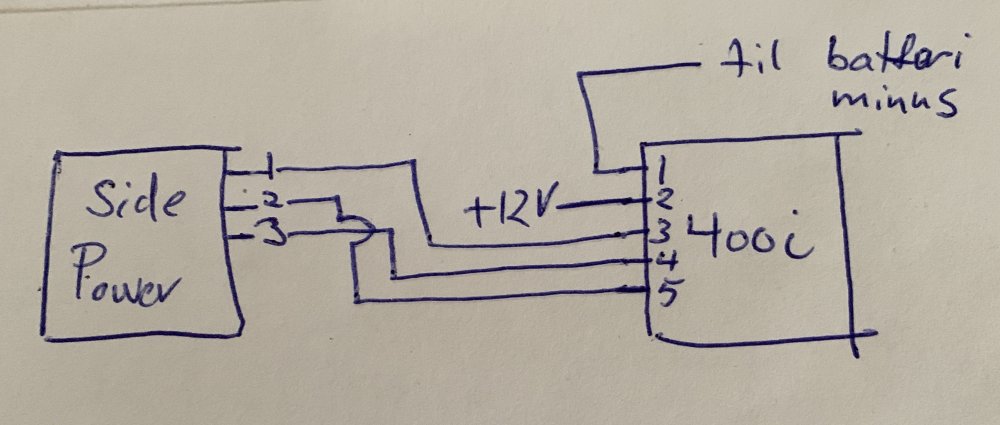

Så må 1 og 3 (up/down) fra Sidepower kontrollboks koples til out1/klemme 3 og out2/klemme 4 på 400i boks.



Det over har du allerede gjort slik jeg forstår det, siden 400i boks har strøm og releer sjalter.



Da mangler du bare en ledning fra klemme 2/brown common på Sidepower boks til klemme 5/ +/- V com på 400i boks. Du ser av skjemaet at det er denne som forsyner out1/out2 med +12V når du opererer fjernkontroll/releene sjalter.


Red: Ville altså ikke hentet +12V direkte fra batteri til denne da det kan være at Sidepowerboks bryter tilførsel her som en del av endestopp/annen sikkerhetsfunksjon feks.

Kort sagt så skal du bare duplisere de tre ledningene fra touchpanelet med fjernkontrollboksen. Og så må den ha strøm for å fønke.

Redigert av Fantino (see edit history)
Link to post


Jeg har skikkelig troa på teskje metoden..??

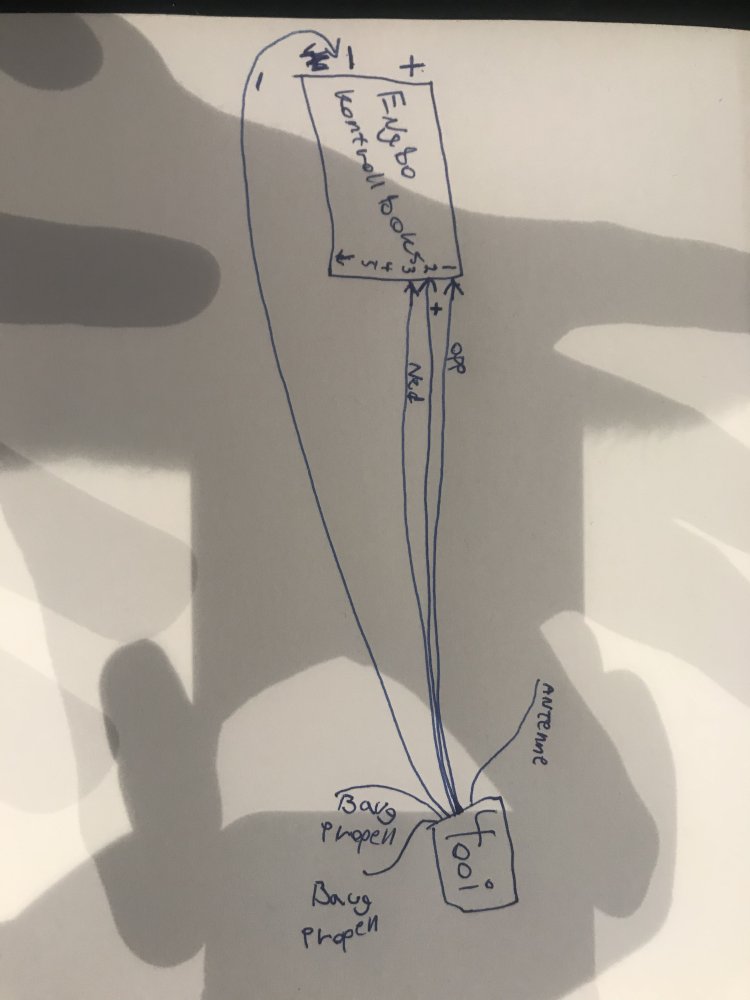

se om du skjønner noe av dette jeg har tegnet opp.
400i boksen har ledningsstumper som henger ut, det er en pluss og en minus, opp, ned, antenne, baugpropell begge veier.  Altså totalt  7 ledninger ut.


Pluss Fra 400i til common/nr2 På kontroll
boksen



opp og ned på 1 og 3..



minus fra 400i til Engbo kontroll boksen.

(på samme punkt som kommer fra batteri)


er det alltid strøm på common/nr2 Som gjør at 400i får strøm til å virke?


har jo en hovedbryter til vinsjen som du sa. Så da slår jeg på alt sammen samtidig med den. Er jeg nærme noe nå??




Redigert av Tbone
Forklare bedre (see edit history)
Link to post
jørn skrev for 2 timer siden:

Jeg valgte å koble den rett på bryterne. Det fungerer ok, men når man skal parkere ankeret blir det «utfordrende». Når man slipper knappen (eller kort trykk) går den noen runder på kabluraret. Er det bedre å koble rett på rele?

Det er forsinkelser uansett.



Derfor har jeg bryterpanelet bak, slik at når det skal parkeres så bruker jeg bryterene.(Ikke trådløst)

Dog har jeg føler på vinsj og stoppringer på tau, men stoler ikke 100% på dette ?

Link to post
  • 3 uker senere...

Hei har et spørsmål om denne fjernkontrollen, tar sjansen på å henge meg på denne tråen.

Jeg monterte fjernkontroll 400i etter skjema, det gikk bra.

Når jeg bruker den både på vinsj og trøster "henger" den igjen noen sekunder, så når en skal fin kjøre (justere litt) en av delene går vinsj / trøster noen sekunder etter knappen er sluppet, å de sekundene gjør at det blir litt stress. Og når det er forsinkelse mellom bruk av knapper så en ikke får rettet opp "feilen" fort nok blir det mer stress...

Har noen opplevd dette? eventuelt har løsning på det? bør stoppe med en gang en slipper knappen.

Hadde den forrige modellen i mange år og den fungerte perfekt stoppet og startet når jeg trykket på knappene til den brøt sammen, og den er ikke å få tak i lenger, dessverre..

Link to post

Det nevnes her at vinsj og thruster "henger" litt når man bruker denne fjernkontrollen. Det høres ikke så veldig ok ut.  Skal det være sånn ?

Jeg tenker det samme som andlin her.  vinsj / thruster bør vel stoppe så fort man slipper knappen, og ikke gå lenge etterpå.

Det samme når man trykker på, så bør det reageres med det samme.



Link to post
andlin skrev for 15 timer siden:

Hei har et spørsmål om denne fjernkontrollen, tar sjansen på å henge meg på denne tråen.

Jeg monterte fjernkontroll 400i etter skjema, det gikk bra.

Når jeg bruker den både på vinsj og trøster "henger" den igjen noen sekunder, så når en skal fin kjøre (justere litt) en av delene går vinsj / trøster noen sekunder etter knappen er sluppet, å de sekundene gjør at det blir litt stress. Og når det er forsinkelse mellom bruk av knapper så en ikke får rettet opp "feilen" fort nok blir det mer stress...

Har noen opplevd dette? eventuelt har løsning på det? bør stoppe med en gang en slipper knappen.

Hadde den forrige modellen i mange år og den fungerte perfekt stoppet og startet når jeg trykket på knappene til den brøt sammen, og den er ikke å få tak i lenger, dessverre..

Deler samme mening som deg. Jeg har som nevnt over også forsinkelser.



Men jeg har tilvendt meg at det er sånn.

Link to post
blue moon skrev for 3 timer siden:

Det er normalt med ørlite forsinkelse i den ja, vanesak. Spiller ingen trille på baugproppelen, men litt irriterende når en skal finkjøre opp vinsjen.

Andre båten jeg monterer 400i og er alt i alt veldig fornøyd. Biltema har batteri til fjernkontrollen.

Jeg synes det er litt mer forsinkelse enn det burde være, men det fungerer.



Finkjøring av anker er med knapper som er fysisk tilkoblet hos meg.(plassert ved akterport)

Link to post
  • 5 år senere...
Fantino skrev On 28.6.2020 at 21.24:

Sånn mener jeg: Godt mulig at nr 2 på 400i også kan koples mot nr 2 på Sidepower siden begge er +12V men vet ikke om Sidepower kutter den forsyningen som sagt så ville hentet +12V til 400i fra samme sted som Sidepowerboks får +12V.







Dette er en gammel post, men jeg lurer på dette selv.



Jeg har en engbo som jeg vil styre, med 400i.



jeg har en engbo Maxi, med

1: Up / In

2: Common

3: Down / Out



Jeg vil nødig gjøre feil, derav spørsmålet. Vinsjen (Engbo) er minus styrt, mener jeg, det samme er QL BP600 thrusteren tror jeg.



Skal jeg forstå dette så (super te-skje)

Så er :

*Ledningene nummererte fra 400 i

* kabel no 4 fra 400 i direkte i 3 på Enbo.

*kabel no 5 kobles så på midten av ledning 4 på 400i, å deretter videre til pos 2 på engbo (common).



Hvis kablene fra 400i ikke er merket med no, så sliter jeg :)











Link to post

Hvis Engbo er minusstyrt så leser jeg det slik:



Kabel 4/out 3 til Engbo 3 down/out

Kabel 3/ut 1 til Engbo 1 up/in



Det du har markert i rødt under er bare det samme som å si at dersom vinsj er minusstyrt så må du fore minus til ledning 5, og hvis thruster er minusstyrt så må ledning 6 også ha minus.



MEN Common på Engbo forvirrer litt. Hvor er det du kopler til? For meg ser du ut som om du har 3 kabler som skal inn på en vippebryter som gir common, antakelig minus til enten up/in eller down/out? I så fall har du antakelig allerede minus på den common-ledningen? Forsto heller ikke det med merking av ledningene på 400i, var det ikke de du la ut bilde av?



Link to post
Fantino skrev for 2 timer siden:

Hvis Engbo er minusstyrt så leser jeg det slik:



Kabel 4/out 3 til Engbo 3 down/out

Kabel 3/ut 1 til Engbo 1 up/in



Det du har markert i rødt under er bare det samme som å si at dersom vinsj er minusstyrt så må du fore minus til ledning 5, og hvis thruster er minusstyrt så må ledning 6 også ha minus.



MEN Common på Engbo forvirrer litt. Hvor er det du kopler til? For meg ser du ut som om du har 3 kabler som skal inn på en vippebryter som gir common, antakelig minus til enten up/in eller down/out? I så fall har du antakelig allerede minus på den common-ledningen? Forsto heller ikke det med merking av ledningene på 400i, var det ikke de du la ut bilde av?





Ja, mener den er minus-styrt.



Ja, men jeg må dessverre ha det inn med tskje.



Kan du hjelpe meg med å si hvilken kabel skal hvor, samt om de skal kobles 2 stk på 1, også hjelpe med det? Jeg vil nødig gjøre noe feil hehe




Link to post

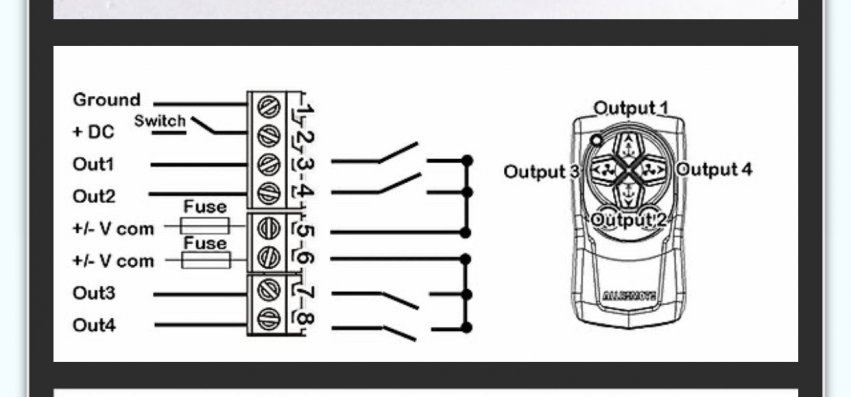

Med utg pkt i det siste bildet skulle det jo bare være å kople Engbo 2/common til i400 +/- V com/5, og de andre to slik jeg skrev over:



Kabel 4/out 3 til Engbo 3 down/out

Kabel 3/ut 1 til Engbo 1 up/in



Det betyr mao ikke noe om Engbo er pluss eller minusstyrt så lenge common kommer fra Engbo. Er vel derfor i400 inngang 5 og 6 er merket nettopp +/- V for å kunne operere både pluss- og minusstyrte dingser uavhengig.


Hvis 1,2,3 allerede er koplet til en bryter så lar du bare de eksisterende ledningene henge der og kopler til ledningene fra i400 i tillegg så har du både operasjon via bryter og fjernkontroll. I teorien gir du da signal begge veier samtidig om du trykker fjernkontroll opp og bryter ned samtidig, men selve sjaltereleet kan bare stå i en posisjon om gangen så det vil mest sannsynlig ikke være et problem. Ville dog ikke testet det unødvendig og uten å ha sjekket at Engbo har ett og ikke to separate motorstyringsreleer.

Link to post
Fantino skrev On 6.6.2026 at 10.21:

Med utg pkt i det siste bildet skulle det jo bare være å kople Engbo 2/common til i400 +/- V com/5, og de andre to slik jeg skrev over:



Kabel 4/out 3 til Engbo 3 down/out

Kabel 3/ut 1 til Engbo 1 up/in



Det betyr mao ikke noe om Engbo er pluss eller minusstyrt så lenge common kommer fra Engbo. Er vel derfor i400 inngang 5 og 6 er merket nettopp +/- V for å kunne operere både pluss- og minusstyrte dingser uavhengig.


Hvis 1,2,3 allerede er koplet til en bryter så lar du bare de eksisterende ledningene henge der og kopler til ledningene fra i400 i tillegg så har du både operasjon via bryter og fjernkontroll. I teorien gir du da signal begge veier samtidig om du trykker fjernkontroll opp og bryter ned samtidig, men selve sjaltereleet kan bare stå i en posisjon om gangen så det vil mest sannsynlig ikke være et problem. Ville dog ikke testet det unødvendig og uten å ha sjekket at Engbo har ett og ikke to separate motorstyringsreleer.





Vet ikke hva som menes med v +/-, men..

Fra i400 fjernkontroll;

Thruster babord - > ikke koblet ennå

Thruster styrbord- > ikke koblet ennå

Windlass Up - > Engbo 1

Windlass down - > Engbo 3

Batteri -   -> Rett på minus skinne

Batteri +  -> Common, Engbo.



Fungerer ikke. Prøvde også å sette batteri + fra i400 til No 13 på engbo (+ supply) uten at det fungerte heller.

Link to post
