Roy Berntsen Startet 5.Mai.2011 Del på Facebook Startet 5.Mai.2011 Jeg tar fortiden en mastergrad i ingeniørdesign og vil poste litt av mitt arbeide her. Jeg har tegnet en klassisk 25 fots daycruiser i Rhino 3D og rendret den med v-ray. Kritikk er velkomment. En animasjon ligger her: Roy Berntsen Design Roy Berntsen Sitér dette innlegget Link to post Share on other sites More sharing options...
Kjetil1 Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Bra greier. Har sansen for "retro" design, med tanke på akterenden. Men synes frontruta er litt lite vinklet og kanskje hele vindskjermen ser litt liten og er trukket for langt bak. Rutedesign virker ikke som barnemat. Det skal mye til for at det skal klaffe helt med resten av båten... Kjetil S Sitér dette innlegget Citroen DS. If I have to explain, you wouldn't understand... Link to post Share on other sites More sharing options...
Roy Berntsen Svart 5.Mai.2011 Emnestarter Del på Facebook Svart 5.Mai.2011 Takker for tilbakemelding. Vindskjermens plassering starter ca midt på skrogets lengde uten overheng og langt foran midten av LOA som er 8M. Restriksjoner settes også av cabinens plassering. Jeg ønsket ikke noe racing preg på vindskjermen så derfor vinklet jeg den ikke så mye men mulig det kan bli tøfft og dette kan endres. Skal sjekke dette nærmere. Sitér dette innlegget Link to post Share on other sites More sharing options...
bc45 Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Har hatt noen daycruiser opp gjennom årene og synes det er viktig med naturlig lys inn i cabinen, både gjennom takluker og gjerne vinduer i skrogsiden. Spennende design Sitér dette innlegget Link to post Share on other sites More sharing options...
Roy Berntsen Svart 5.Mai.2011 Emnestarter Del på Facebook Svart 5.Mai.2011 Takk. Jeg har helt glemt å sette inn vinduer i forskroget... Dette skal selvfølgelig på plass Sitér dette innlegget Link to post Share on other sites More sharing options...
Whistler Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Det er et eller annet som skurrer. Skroget er for høyt eller båten for smal. (stolene er for lave om nakkestøtten skal være et mål for hodehøyde). Vindksjermen er noe for høy (20-30%) ift min smak, og dratt noe for langt tilbake. Sitér dette innlegget Jeg bygger har bygd en Glen-L Zip Link to post Share on other sites More sharing options...
Polarn Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Stilig det her. Men kan se ut som det blir litt vanskelig å komme seg om bord uten dollbord. Sitér dette innlegget Eneste miljøvennlige er å kjøre grønt, host..hark <Gjør det ordentlig eller gi faen!> -->Vinner av OT-Entusiast 2011<-- Link to post Share on other sites More sharing options...
Roy Berntsen Svart 5.Mai.2011 Emnestarter Del på Facebook Svart 5.Mai.2011 (redigert) "Det er et eller annet som skurrer. Skroget er for høyt eller båten for smal. (stolene er for lave om nakkestøtten skal være et mål for hodehøyde). Vindksjermen er noe for høy (20-30%) ift min smak, og dratt noe for langt tilbake." Båten er 245 bred med fenderlist. Viktig at den er under 250 for frakt på henger men kunne ønsket den litt bredere selv. Det med vindskjermen kan ordnes. Høyden på skjermen er tenkt slik at man sitter godt skjermet i stolen og ser over stående. Høyden på skroget er også ment å være forholdsvis høy med tanke på plass i lugaren. Takker for tilbakemelding. Jeg skal se hvordan det blir med en mer vinklet skjerm. Stolene er bare tegnet i full fart så de er ikke ferdige. Redigert 5.Mai.2011 av Roy Berntsen (see edit history) Sitér dette innlegget Link to post Share on other sites More sharing options...
Superkul Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Det er et eller annet som skurrer. Skroget er for høyt eller båten for smal. (stolene er for lave om nakkestøtten skal være et mål for hodehøyde). Vindksjermen er noe for høy (20-30%) ift min smak, og dratt noe for langt tilbake. enig - for høy - altfor smal og mangler kanskje som det blir sagt dollbord rekka foran er kanskje litt for dominerende og dekket litt for flatt?? med noen justeringer kan den bli superfin Sitér dette innlegget Prosjekt Draco-2100 Link to post Share on other sites More sharing options...
mormalv Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Hei! Kule linjer! Et par ting; det hadde vært kult om du kunne sammenføyd ryggputa i baksetet med liggeputa akter slik at man faktisk kan legge nakken nedpå. Det ser også ut som det blir litt vanskelig å komme seg ned på badeplattformen. Skulle vært et trinn til på noe vis... Og få på ventiler og takluke :) Sitér dette innlegget Link to post Share on other sites More sharing options...
Roy Berntsen Svart 5.Mai.2011 Emnestarter Del på Facebook Svart 5.Mai.2011 Jeg tror forresten de renderingene ovenfor er gjort med litt snodig kamerainnstillinger. Proposjonene ser ikke helt riktig ut. Her er en rendring med bedre innstillinger: By xxdoctorxx at 2011-03-24 Sitér dette innlegget Link to post Share on other sites More sharing options...
småbåtentusiasten Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Mange deilige former her! Har nok tatt litt tid dette... Men når vi forlater drømmetilværelsen og skal bruke fendere, dregger osv så må luker eller holdere inkorporeres i designet. Hva skjer da med de glatte flatene i hekken som nå er viktig for inntrykket? Det midterste bildet er best. Der er det litt "kropp" i akterenden og den virker ikke som den faller så skarpt av. Da blir det også lettere å ligge på putene bak uten å skli av bakover. Hvordan skal folk komme seg til fordekket? Blir det luke midt i vindskjermen? Jeg lurer på om du kunne trekke vindskjermen forover (evt med fremtrekk i midten) slik at "vindusrelingen" bakerst kunne avslutte og avrunde vinduet og komme lenger frem for å unngå at man snubler i den på vei ut sideveis av båten. Skjønner jo at det skal være stilig, men form og funksjon må ikke komme helt i konflikt. Billedpresentasjonen: Med det klare speilbildet i vannet er litt vanskelig å se proporsjonene i selve båten. Jeg klarer ikke helt å se at det er den samme båten når jeg sammenligner de to øverste bildene med det nederste. Lengden og innsvingningen i skroget fra forrerste kant på vindskjermen virker helt forskjellig. Hele relingen foran skal vel være blank? Noen av de vertikale "pilarene" virker sorte og forstyrrer øyet. Idéer: Kryssholt bak til å senke i skroget (det finnes) og en senkbar kant med hvit topp (usynlig) som støtte for føttene aktenfor liggeputen. Du får trøste deg med at det er lettere å kritisere det som er bra. I et godt design er det lettere å se svakheter. Jeg har ingen utdannelse i design, så dette er synsing fra grasrota. Artig dette! Sitér dette innlegget Link to post Share on other sites More sharing options...
KOB Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 I utg.pkt vedlig stilig, Dog er det noe med rekka på fordeket - den virker for tung og kraftig. Vindskjermen tenker jeg også kan plasseres lengre frem, uten at kabinen dermed gjøres mindre. Slike illustrasjoner viser jo ikke alle detaljer, men det er en del poenger nevnt som bl.a. gjelder kryssholt, luker,vinduer i kabinen, luke til kabinen, adkomst til båten, adkomst til badeplattform osv. Lykke til Sitér dette innlegget Hilsen KOB, Nimbus Nova 35 Link to post Share on other sites More sharing options...
Roy Berntsen Svart 5.Mai.2011 Emnestarter Del på Facebook Svart 5.Mai.2011 (redigert) Hei igjen og takk for alle tilbakemeldinger. Foreløpige endringer som er gjort er nå at vindskjermen er strukket ca 30 cm framover og dermed mer vinklet. Det ble faktisk mye bedre så takk for den. Når det gjelder detaljer som luker, lanterner o.l så kommer det litt senere. Rekkene er ment å være litt kraftige (r=20mm) men jeg skal vinkle de litt anderledes nå etter endringen av vindskjermen. Kryssholdtene bak er ikke innfeldt av den årsak at de fungerer som et holdepunkt for oppstiging fra plattform. Et stegtrinn kan monteres for lettere nedstigning(se nederste bilde) men jeg syntes dette ødela linjene litt. By xxdoctorxx at 2011-05-05 På bildet i midten her har jeg endret vinkelen på dekksrekkene noe for å passe med den nye vindskjermen. By xxdoctorxx at 2011-05-05 By xxdoctorxx at 2011-05-05 Redigert 5.Mai.2011 av Roy Berntsen (see edit history) Sitér dette innlegget Link to post Share on other sites More sharing options...
DieselDahl Svart 5.Mai.2011 Del på Facebook Svart 5.Mai.2011 Hei, er dette ment kun som en designstudie eller har du en forretningsidé? Sikkert tidkrevende å få bilder ifra hodet ned på et elektronisk tegnemedium, jeg foretrekker blyant og ruteblokka Den relingen ville jeg senket ned til ~20cm eller fjernet. Også ville jeg ha krummet fordekket på en eller annen måte. Blå skrogsider ødelegger inntrykket noe helt forferdelig Hva med treverk i overbygget? Fasongen passer liksom til det. Og hekken kunne vært åpnere uten å miste noe syns jeg. Stå på! Sitér dette innlegget Link to post Share on other sites More sharing options...
Roy Berntsen Svart 5.Mai.2011 Emnestarter Del på Facebook Svart 5.Mai.2011 Hei DieselDahl :) Angående prosjektet så er dette noe jeg har gått med i magen i 20 år. Om det blir noe ut av det vet man jo ikke men jeg håper på å realisere en eller annen ide ja. Jeg skal se litt nærmere på relingen. Hvilken farge vil du ha på skrogsidene? Det er tenkt treværk på dekket ja, det tar dog litt tid å lage og jeg holder akkurat på med litt andre ting. Vet ikke helt hva du mener med hekken men det er vel den jeg liker best med båten :) Roy Berntsen Sitér dette innlegget Link to post Share on other sites More sharing options...
Roy Berntsen Svart 6.Mai.2011 Emnestarter Del på Facebook Svart 6.Mai.2011 (redigert) Poster en ny rendering til her siden de opprinnelige var ute av proporsjon grunnet feil i kamera settingene. Her også med den nye vindskjermen og noe endring på rekverket By xxdoctorxx at 2011-05-05 Redigert 6.Mai.2011 av Roy Berntsen (see edit history) Sitér dette innlegget Link to post Share on other sites More sharing options...
Kjetil1 Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 Ja, nå er vindskjermen helt super! Det er virkelig ikke mye som skal til. Og nå når praktiske småting kommer på plass, ser den enda bedre ut. Og jeg tror det er viktig at når det designes interiør, tas det med intregrering av så mye lagringsrom som mulig, uten at det går på bekostning av designet . Ser i min Nordkapp at jeg godt kunne hatt bedre stuveplass. Båten er full av kjekke hulrom som ikke er benyttet... Kjetil S Sitér dette innlegget Citroen DS. If I have to explain, you wouldn't understand... Link to post Share on other sites More sharing options...

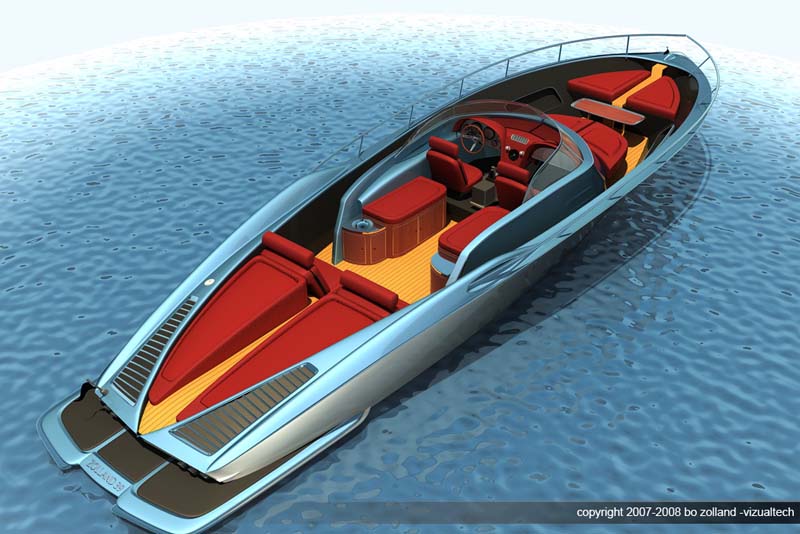

Honduras Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 Jeg legger ut ett av dine bilder...: Får ikke lagt ut bilde direkte i tråden, men klikk på denne Linken for å se hva en av mine favoritt-designere Bo Zolland har gjort med en nesten tilsvarende hekkform. Synes nok hans alternativ er litt mer spennende... Nå er det selvsagt en lengre båt, men jeg synes ditt alternativ virker noe "stutt". Hvor lang er solsengen? Hva forhindrer de som ligger der i å skli på sjøen når du gir på? Hva med å endre litt til en Barrelback-form på akterspeilet slik at du får mer plass til sengen? For å være helt ærlig synes jeg plassutnyttelsen i båten er litt dårlig. Det er slik jeg ser det kun 5 sitteplasser. Barrelback = Sitér dette innlegget * Prosjekt Glen-L Squirt * Prosjekt Lagringsstativ påhengsmotor Link to post Share on other sites More sharing options...
Rolf Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 Likte akterspeilet godt, virkelig noe utenom det vanlige. bra med den nye vindskjermen. Men det er noe noe med fordekket og baupartiet som jeg ikke helt synes matcher den flotte hekken. Kan være enige med dem som sier fordekket burde krummet noe mer. En tanke kan være å krumme pulpiten noe, senke den fout, la den fortsette lengre frem og istedet for å la siste stender vær 90 grader på dekket så la den skråne fremover. Tror det vi ta bort noe av det "harde" inntrykket jeg synes pulpiten gir. Samtidig kommer den lengre frem som gir bedre holdetak når man entrer båten forfra. At den blir noe lavere er selvsagt ingen fordel fra et sikkerhetsmessig synspunkt men, men.... Sitér dette innlegget Rolf som trives best med Sommer, Sol og Sørland "Seier venter den, som har alt i orden - held kalder man det. Nederlag er en absolutt følge for den, som har forsømt at ta de nødvendige forholdsregler i tide - uheld kaldes det" Roald Amundsen Link to post Share on other sites More sharing options...
NovaMan Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 Spennende initiativ, men en praktisk båt for Norske forhold synes jeg ikke dette er. Jeg synes for det første du har fått lite sosial uteplass ut av en 25 foter. 4-5 sitteplasser hvor alle sitter samme vei er ikke det jeg ville valgt (hvis jeg tolker bildene riktig). Hva tenker du i forhold til kalesje? Det vil normalt være bøyler som skal legges ned eller fjernes, og da ser det umiddelbart ut som de kommer i konflikt med solsengen bak. Sitér dette innlegget Link to post Share on other sites More sharing options...
ivar Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 (redigert) Spenstig design må jeg si. Litt retro men samtidig tidløst. Men må si meg enig med han over, cockpit virker veldig trang og dyp, som på en offshore racer. (eller en Askeladden 445 Chaser) Her trengs mer "luft" - lugar og motorkasse tar for mye av båten etter min mening. . Se f.eks på Windy 25 Mirage hvordan de har utnyttet plassen Ser også ut til at sofaryggen buen litt inn i båten, er det bildet som lyver litt? Ønsker også gode løsninger for å entre båten uten å måtte tråkke på solseng eller i sofaen. By xxdoctorxx at 2011-05-05 Redigert 6.Mai.2011 av ivar (see edit history) Sitér dette innlegget Lurøy / Svalbard. Båter: Gromling 15/60 Yamaha / Wesling 490 m/80 Yamaha / Yamarin 5940 m/ F115 Yamaha / Achilles LS4 (RIP) Aquaquick MS265 West Commando 270 m/ 4hk Yamaha Link to post Share on other sites More sharing options...
Jawik Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 Mitt første inntrykk av denne er at den holder på å synke akterut p.g.a. formen på hekken. Spennende ja, men her er det noe som ikke holder sammen fra baug til hekken. Ditt innlegg #14 hvor midtbilde er flott uten at båten er på vannet. Derfra til sjøsetting får jeg et annet inntrykk av Italiensk inspirasjon fra 70 tallet. Relingen skurer noe, som nevnt av andre ovenfor, og på solsengen bør brukerne surre seg fast når du gir litt gass. Sitér dette innlegget The old don't have to worry about avoiding temptation. When you're old temptation avoids you. Link to post Share on other sites More sharing options...
Roall Svart 6.Mai.2011 Del på Facebook Svart 6.Mai.2011 (redigert) Her er det jo plass til solsenga på framdekket, utnytt heller plassen hvor solsenga ligger til f.eks. buesofa med bord og utgang bak. Flott design, men litt framtung. Kanskje noen lange vindu til cabinen vil hjelpe.. Å bytte ut det kraftige blå feltet på siden med f.eks. smalere striper kan vel også gjøre skroget "lengre" Redigert 6.Mai.2011 av Roall (see edit history) Sitér dette innlegget For tiden båtløs. Link to post Share on other sites More sharing options...
Roy Berntsen Svart 6.Mai.2011 Emnestarter Del på Facebook Svart 6.Mai.2011 Her er det jo plass til solsenga på framdekket, utnytt heller plassen hvor solsenga ligger til f.eks. buesofa med bord og utgang bak. No can doo. Der sitter det en yanmar. By xxdoctorxx at 2011-05-05 Sitér dette innlegget Link to post Share on other sites More sharing options...
