Nasa BM-1 i kombinasjon med solcellepanel/regulator - rare avlesninger

[Benji]

Har nettopp montert opp min NASA BM-1 batterimonitor, hadde en i forrige båten, og var godt fornøyd.



Det er ett par dager siden nå, og regnet med at den hadde "satt" seg med tanke på rett avlesning.



Utgangspunkt: 3 batterier, ett til start, og to til forbruk - BEP skillerele som styrer ladestrømmen mellom start/forbruk, originalt satt opp fra leverandør.

Solcellepanalel på 140 watt, som sender sin ladestrøm til forbruksbanken.

Batteriene var fulladet når jeg satte inn BM-1, men jeg får noen veldig rare avlesninger.



I dag var vi ute noen timer, og da avleser jeg ett forbruk på 3 til 8 ampertimer - MENS jeg går, det er ikke mye som bruker strøm da, og det lades med over 14 volt, hva kan forårsake dette?

Når jeg stoppet opp, og slo av motoren, så stabiliserer det seg på -0,2 - 0,3 amper i forbruk, og batteriene viser etter kort tid fult på søylen ved siden av..



Kan det att solcellepanelet lader direkte til forbruksbatteriene lage "rare" avlesninger på BM-1 - ettersom BEP rele får sine signaler fra motorens dynamo?

Burde jeg koble solcellestrømmen også på startsiden, og la BEP rele ta seg av resten, eller vil det ikke virke?



NB - alle jord er tatt over shunt, og jordingen (minus) fra solcelleregulator står på minussiden av forbruksbatterier.



Kobler jeg på landstrøm, så viser BM-1 at den lader "charging" - da regner jeg med at lader står til startbatteri (ikke lett å huske to dager tilbake kl 0020 på natten)







[Komodo]

Det høres ut som om shunten din ikke får med seg ladestrømmen fra dynamoen.

[Benji]

Komodo skrev 1 minute ago:

Det høres ut som om shunten din ikke får med seg ladestrømmen fra dynamoen.



Ja, men hvordan kan jeg "knekke" det - bør jeg sette en kabel mellom minus start, og shunt (motsatt side på shunten av forbruk.



[Komodo]

Pluss fra  dynamoen legger du rett på forbruksbatteriene, ikke på startmotor. Minus fra dynamo skal innom shunt før batteri.

[Gerhard]

Benji skrev for 10 timer siden:

NB - alle jord er tatt over shunt, og jordingen (minus) fra solcelleregulator står på minussiden av forbruksbatterier.

"NB - alle jord er tatt over shunt"  - Riktig! D.v.s. all jord til forbruksbatteriet.



"og jordingen (minus) fra solcelleregulator står på minussiden av forbruksbatterier." - Hva mener du her? Hvis den står RETT PÅ minussiden på batteriet så blir det feil (men da stemmer ikke det første du skrev)



Sagt på en annen måte: Forbruks bankens minus skal bare være koblet til shunten.



Gerhard

[Benji]

Gerhard skrev for 1 time siden:

"NB - alle jord er tatt over shunt"  - Riktig! D.v.s. all jord til forbruksbatteriet.



"og jordingen (minus) fra solcelleregulator står på minussiden av forbruksbatterier." - Hva mener du her? Hvis den står RETT PÅ minussiden på batteriet så blir det feil (men da stemmer ikke det første du skrev)



Sagt på en annen måte: Forbruks bankens minus skal bare være koblet til shunten.



Gerhard



Hei

Ja ser den feilen, skal flytte minus (jording) fra solcelle til shunten, fått tips om det på IM.



[Lars H.]

For å si dette litt enkelt(?):



BM-1/BM-2 (eller andre battmetere) skal måle strøm inn og ut av forbruksbatteriet via en shunt. Da er det kun å konsentrere seg om minuspolen på forbruksbatteriet/banken. Der kan det være et ukjent, gjerne stort antall kabler av forskjellig tykkelse tilkoblet. Hvor de kommer fra, trenger en ikke å bry seg om.



Det en da gjør, er å løsne alle disse kablene og koble de til den ene enden av shunten. Så trekker man en ny feit kabel mellom den andre siden av shunten til minuspolen på forbruksbatteriet. Så er det kun å koble de tynne kablene fra battmeteret iht. koblingsskjema for battmeteret. Da trenger en ikke å tenke på skilledioder eller voltsensitive releer.

Edited June 25, 2017 by Lars H. (see edit history)

[Benji]

Løst.

Nå virker alt som det skal.

Flyttet på jording fra solcelle, også hadde jeg glemt jording fra startbatteti til shunt.



[Gerhard]

Startbatteriet? Det skal ikke måles. Bare forbruksbatteriet skal kobles til den ene siden av shunten. Men du mener kanskje den andre siden av shunten. Der skal alt jord kobles, også startbatteriet.



Gerhard

[Lars H.]

Det var vel det jeg skrev like ovenfor? Alt som tidliger var koblet til forbruk minus skal nå til shunten , uansett hvor disse måtte komme fra av forbrukere, batterier eller ladekilder. Var ikke det greit å forstå?

[Goddis77]

Lars H. skrev On 25.6.2017 at 13.10:

For å si dette litt enkelt(?):



BM-1/BM-2 (eller andre battmetere) skal måle strøm inn og ut av forbruksbatteriet via en shunt. Da er det kun å konsentrere seg om minuspolen på forbruksbatteriet/banken. Der kan det være et ukjent, gjerne stort antall kabler av forskjellig tykkelse tilkoblet. Hvor de kommer fra, trenger en ikke å bry seg om.

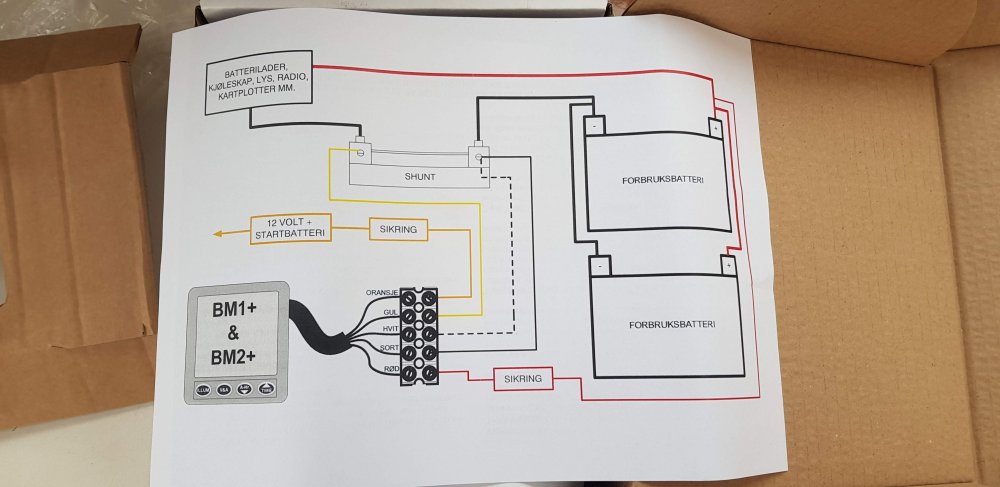

Det en da gjør, er å løsne alle disse kablene og koble de til den ene enden av shunten. Så trekker man en ny feit kabel mellom den andre siden av shunten til minuspolen på forbruksbatteriet. Så er det kun å koble de tynne kablene fra battmeteret iht. koblingsskjema for battmeteret. Da trenger en ikke å tenke på skilledioder eller voltsensitive releer.



Låner denne tråden her jeg siden jeg skal i gang med samme operasjon snart.

Har kjøpt meg en BM-1 som jeg skal sette opp, og har solcellepanel i min båt også.

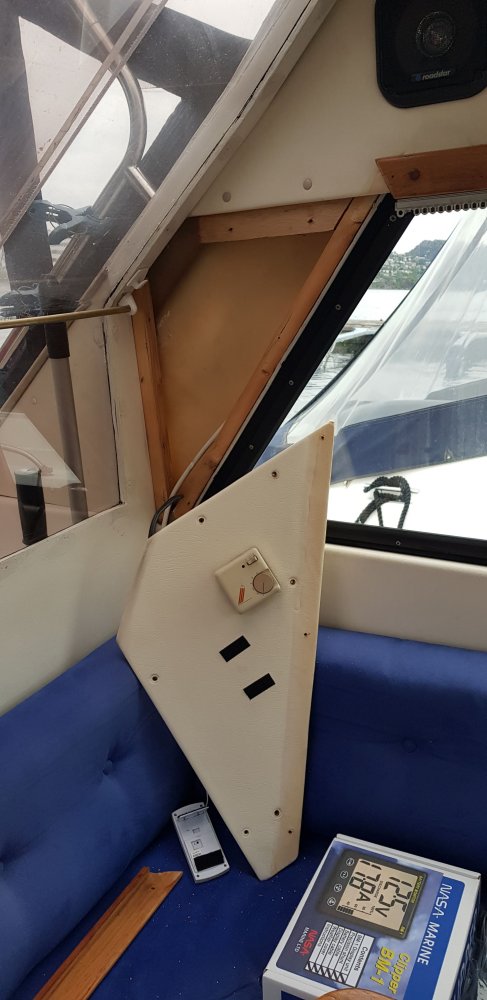

Planen er å montere displayet her:

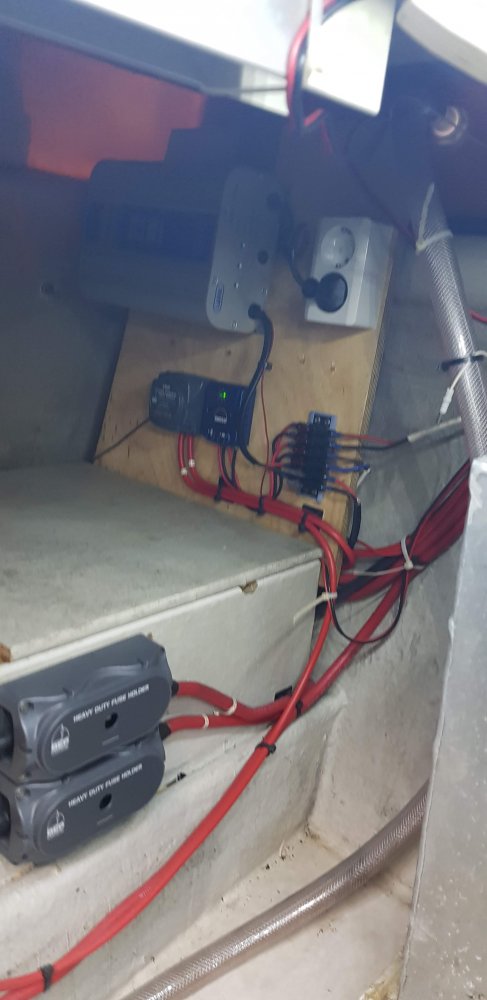

Og koble Shunten her på veggen :



Kan en da bare gjøre som du sier her og bare koble alle småkablene for minus på forbrukene over på shunten, og dra en tykk kabel over på minus polene fra den andre siden av shunten?
