Engbo Dreggelett ankervinsj, koblingsskjema?

[Mullw]

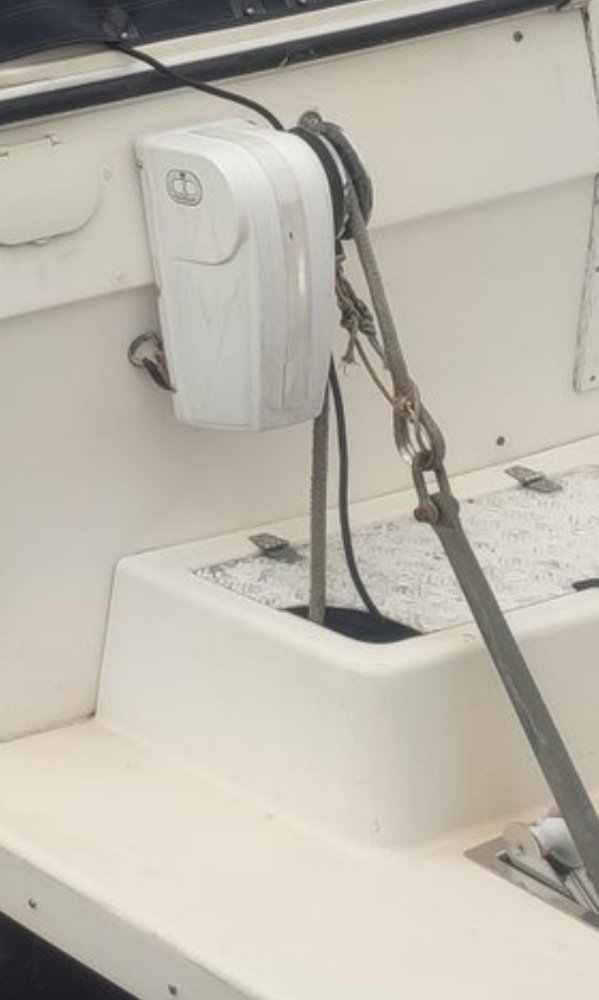

Jeg har kjøpt en ankervinsj av typen Dreggelett laget av Engbo. Denne skal jeg få satt i stand. Jeg har testet motorene og de fungerer. Utfordringen min er at ledningene er klippet og det gjør at jeg ikke vet hvordan denne skal kobles. Det fulgte med en kontrollboks som er intakt. Den inneholder et vanlig 12V rele, et vipperele og et kraftig rele (startrele),  to dioder av typen 1N5401 og en automatsikring. Er det noen som vet hvordan denne vinsjen skal kobles? Noen som har koblingsskjema?

[Komodo]

Som du har sett av denne tråden har jeg samme vinsj i båten vår:

https://baatplassen.no/i/topic/121441-røykutvikling-i-motorrom-merkelig-elektrisk-fenomen/



Dette er utrolig solide saker. Gearhuset er mer som et industrigear i forhold til de vinsjene som er å få kjøpt i butikken nå, så jeg synes absolutt disse vinsjene er verd å ta vare på



Jeg var også litt kjapp i avtrekkeren når jeg demonterte. Tenkte vel egentlig at dette ikke var så komplisert, så jeg fikk litt jobb med å gruble på hvordan det var koblet når jeg skulle montere.



I prinsippet er dette enkle greier. Det er en motor som blir styrt av et rele`, og det er en vindusviskermotor som aktiverer utløsermekanismen for gearet. Dette er en standard viskermotor som du får i båtsjapper. Poenget med viskermotoren er at når den får en puls (av en viss varighet) gjør den et helt slag. For at den skal stoppe i grenseposisjonen må den ha permanent +, dette er kommentert i skjemaet under.



Det du trenger for å koble opp dette er litt ledninger og kabelsko, to vanlige releer, og et kraftrele. Hvis de gamle releene dine virker kan du bruke dem om igjen. Hos deg har antagelig dette sittet i en boks, jeg valgte å skru alt på ei finerplate.



Begynte med å følge ledninger og hvor de gikk. Dette tegnet jeg inn på et ark etterhvert.



Så var det brytere og motorer. M1 er vinsjmotoren, M2 er aktuatormotoren.



Dette skjemaet er nok ikke helt riktig. Men her ser du hvordan S4 er koblet for å bryte strømmen når ankeret er oppe.



Litt om funksjonene. S4 er en grensebryter som skal bli trykket inn når ankeret er oppe. Denne funksjonen har jeg koblet ut. Kjører bare opp til det sier "klang" oppunder badeplattformen.



Hvis jeg husker riktig var det slik jeg koblet opp til slutt:







[Kriryg]

Hei.

Jeg har en slik vinsj i båten. Det store releet har røket men finner ingen info om hvor stort det er. Står ingenting på det. Vet du?





[Komodo]

Du må ha et som tåler 100A kontinuerlig.

[Kriryg]

Takk 🙂
