Billig DIY LifePO4 batteri.


Dreuf

Recommended Posts

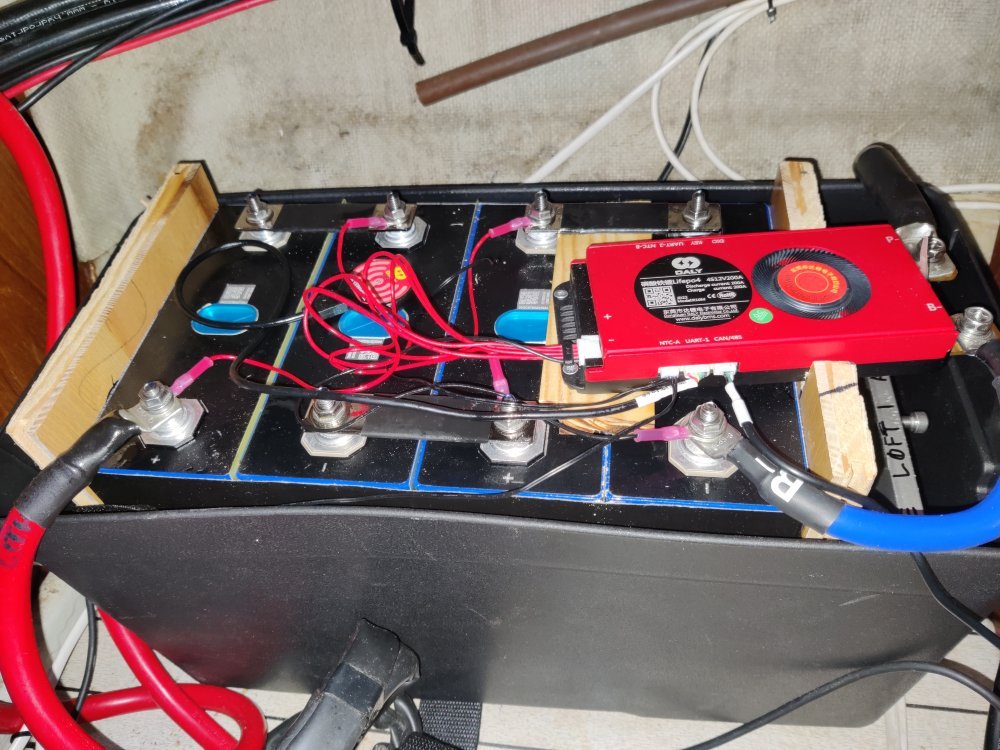

Jeg kjøpte også 4 280Ah celler/12 V da jeg bygget min pakke i mai 2024. Da jeg sjekket ulike BMSer syntes jeg Daly var mest tillitvekkende bla fordi disse BMS-ene er innkapslet. Jeg måtte velge en litt annen og smalere innstramming av cellene for å få plass, men da fikk jeg batteripakken inn i en Biltema batterikasse. Hvis interesse kan jeg komme med flere detaljer, men jeg tror ikke jeg begynner som produsent.


Link to post


  • 4 uker senere...

I denne tråden diskuteres det utfordringer med varmgang pga dårlig kontakt internt i et ferdig drop-in batteri.



Da kom spørsmålet opp om dette også kunne være en utfordring for disse prismatiske LiFePo4-cellene som er basis for denne tråden. Jeg fant en som har plukket en defekt celle i biter. I første videoen strever han med å åpne selve yttercellen for å få ut innmaten.




Og i den andre videoen pakker han ut selve batterimaterialet som ligger inne i yttercellen.


Interssant å se hvordan disse cellene ser ut inni. Det ser ut som om alle forbindelser mot batteripolene er sveiset slik at det ikke er skruforbindelser internt i cella som kan utvikle dårlig kontakt over tid.

Viksund 340 St. Cruz: Tre-roms fritidsbolig med to terasser og fleksibel beliggenhet.



2009 - 0000: Viksund 340 St.Cruz Fly m/VP D6-370/HS80AE

2003 - 2009: Halco 29 Offshore Fly m/VP 41B/290DP

Link to post

Det kan se ut som om det slettes ikke er meningen at disse cellene skal åpnes. Yttercellen av metall ser ut til å være hermetisk lukket. Kanskje en god gammeldags boksåpner hadde vært riktig verktøy 🙂

Viksund 340 St. Cruz: Tre-roms fritidsbolig med to terasser og fleksibel beliggenhet.



2009 - 0000: Viksund 340 St.Cruz Fly m/VP D6-370/HS80AE

2003 - 2009: Halco 29 Offshore Fly m/VP 41B/290DP

Link to post
  • 2 uker senere...

Jeg skal hjelpe en kompis med å bygge ett 600ah batteri. Nå er det en stund siden jeg bygget mitt men ser mye av det jeg brukte fremdeles er tilgjengelig.


Har vurdert å kjøpe alt fra Nordic Lithium. Men ser BMS som de selger er nokså kostbar. Jeg har tidligere brukt Daly sin og har vert fornøyd med de. Er disse fremdeles greie eller er det bedre alternativer til samme pris? Kan disse kjøres i 2p4s?


når det kommer til selve cellene finnes det alternativer til hvor en kan handle? Og er det fremdeles 280/315ah eve cellene som er greiest?

Link to post

Jeg handlet også hos Nordic lithium og valgte 123bms med rele fra de. Føltes litt tryggere at bms bare skal styre rele fremfor hele effekten. Da får du vel også den funksjonen at inn og ut av batteriene blir styrt separat, sånn at om ladingen skulle kutte i bms så har du fremdeles strøm ut fra batteriet.

Link to post

@Mr_Stian Det er en fordel om BMS har aktiv balansering. Jeg valgte JK-BMS for et år siden nettopp av denne grunn. Men mulig at Daly kommer med aktiv balansering nå, det bør du sjekke.


Ellers så øker kapasiteten på cellene, men gjerne med større fysiske mål som resultat. Et kriterie for å velge kan være hva som gir best plassutnyttelse i batterirommet.


Cheyenne skrev for 2 timer siden:

Da får du vel også den funksjonen at inn og ut av batteriene blir styrt separat, sånn at om ladingen skulle kutte i bms så har du fremdeles strøm ut fra batteriet.


Også FET-baserte BMS slipper gjennom forbruk selv om lading skulle stenge. Og motsatt. Og som siste skanse vil dynamo forsyne båten med forbruksstrøm så lenge motoren går.

Viksund 340 St. Cruz: Tre-roms fritidsbolig med to terasser og fleksibel beliggenhet.



2009 - 0000: Viksund 340 St.Cruz Fly m/VP D6-370/HS80AE

2003 - 2009: Halco 29 Offshore Fly m/VP 41B/290DP

Link to post

Ser ut så daly har 100ma balansering. Noe som er kanskje litt i minste laget. Men veldig enkelt å legge til en skikkelig balanserer da. Jeg hadde det på mitt batteri i den forrige båten. Daly bms og egen aktiv balanserer som kunne kobles til ved behov. I løpet av 2 år hadde jeg aldri behov for å koble til.


er det andre plasser enn nordic lithium som selge batterier? Finnes det noen greie selgere på Ali f.eks? Ser prisene er forholdsvis greie nå hos nordic lithium.

Link to post

Det har kommet 628 Ah celler nå, dimensjon = 2 stk 314 Ah stilt etter hverandre. Forenkler jo byggingen en hel del og kostmessig kan det vel også forsvares så vidt jeg kan se. Jeg kommer i alle fall til å gå for slike. Mange har vel handlet her, ser de står i rest akkurat nå, men de pleier legge ut ekstra gode priser på de med lang leveringstid så en mail til de kan ikke skade: https://www.nkon.nl/en/eve-mb56-prismatic-628ah-lifepo4-3-2v-grade-a-single-stud-2.html



Du får Daly med aktiv balansering nå til dags, 1/2A mener jeg. Og Wifi-dongle slik at du kan fjernovervåke via Daly portal, men tror det er abo etter år 1.



Er du nørd og har Victron Venus/Cerbo eller slikt ombord kan du kople de til Victron universet og få overvåking/betjening den veien uten abo. Da kan du også bygge inn en ekstra sikkerhet mot overlading som er anbefalt iht nye standarder, ved å la Victron operere en fjernoperert hovedbryter ved alarm fra BMS.



Og T-klasse sikring på pakken er vel også anbefalt siden de kan produsere utrolig høye kortslutningsstrømmer. Du finner alt dette på Ali.

Link to post

Bare så jeg ikke leder deg ut i nørdeland uten at du vet hva det innebærer: Cerbo støtter ikke Daly eller andre 3-part BMS ‘ut av boksen’. Det trengs en overgang og en må installere et 3-parts script.



Fyldig info her fra en som vedlikeholder et slikt script. Det kan sikkert løses på andre måter også. Jeg har ikke gjort dette selv, men ‘går gravid’ med planer på 4 året nå 😂 Verdt å merke seg at han anbefaler JK for kompatibilitet, ikke Daly:



https://mr-manuel.github.io/venus-os_dbus-serialbattery_docs/



Den aller enkleste veien til overvåking av Daly over nett er nok deres egen Wifi dongle. Tror som sagt en bare får ett år gratis nå, var gratis når de lanserte. JK har muligens noe lignende.

Link to post

Forstod det må litt triksing til for å få dette til å virke, men det skal gå fint. Verdt å prøve.



Ser her at en kan koble en Daly uart usb kabel rett i cerbo og så skal det fungere. Uten adapter osv. Må installere noen drivere så skal det komme opp. Sjekk gjerne denne:



BMS Communication – the Off-Grid-Garage



Han kobler opp 3 forskjellige BMS'er og får alle opp. Han kjører Venus OS på en RPi men skal ikke være store forskjellen på og kjøre det direkte på Cerbo.

Link to post
Mr_Stian skrev for 5 timer siden:

Forstod det må litt triksing til for å få dette til å virke, men det skal gå fint. Verdt å prøve.



Ser her at en kan koble en Daly uart usb kabel rett i cerbo og så skal det fungere. Uten adapter osv. Må installere noen drivere så skal det komme opp. Sjekk gjerne denne:



BMS Communication – the Off-Grid-Garage



Han kobler opp 3 forskjellige BMS'er og får alle opp. Han kjører Venus OS på en RPi men skal ikke være store forskjellen på og kjøre det direkte på Cerbo.


Det stemmer, det er vel driveren/scriptet til ‘Mr Manuel’ som jeg linket til over han bruker antar jeg fra overskriften.

Link to post

Hvilken motor/dynamo?



Praktisk erfaring viser at f.eks VPs std dynamo på 115 A fungerer helt fint mot LiFePo4 uten at det er nødvendig med modifikasjoner.

Viksund 340 St. Cruz: Tre-roms fritidsbolig med to terasser og fleksibel beliggenhet.



2009 - 0000: Viksund 340 St.Cruz Fly m/VP D6-370/HS80AE

2003 - 2009: Halco 29 Offshore Fly m/VP 41B/290DP

Link to post
Mr_Stian skrev 1 time siden:

Hva tenker folket her om lading med dynamo? Har lest litt om regulatoren fra Java SEA. Denne kan regulere 2 stk dynamoer og har temperatur kontroll. En er vel ganske sikker her og trenger ikke en dcdc lader da?


Ville googlet litt og sett om de har kommet med ‘forbedret type’ - evt sjekket med de, er jo et lite norsk firma. Vet at Maxxpower stoppet salget en stund av de pga et problem/de sviktet.


Er det Volvo D-serie er dynamoen visstnok veldig tricky å modifisere for ekstern regulator. Det gjelder og D3 som har LIN2 link til MCU slik at modifikasjon gjerne vil trigge feilmeldinger fra EVC. Men som Brigg sier så er disse dynamoene flinke til å passe på seg selv. Dog ikke dumt ånpasse på at de få godt med luft.

Link to post
  • 1 måned senere...

123 BMS er tuvlete om man har kombinert lader/inverter som f.eks. Multiplus. Jeg har en 300A JK bms med 2A aktiv balansering. Kjører belastningstest med termofotografi hver vår. Har aldri sett at BMS blir varm selv med strømtrekk opp mot 250A. Hovedbryter på 275A er dog alt for dårlig, så nå har jeg en dobbel 400A.
Løsningen med Multiplussen og 123BMS ble å overvåke cellespenningen å senke ladestrømmen når den begynte å bli høy, for å så sette den til 0A når høyeste celle nådde 3,6v

Link to post

Mener jeg så at de er coatet med sånn ‘conformal coating’ i en eller annen Youtube-video? Men liker heller ikke det åpne designet, i alle fall ikke i et motorrom der du drar adskillige tusen kubikk med luft med sjøsprøyt gjennom når motor går.. Den skal plasseres inni kassene jeg har på vei, så har fundert litt på kjøling. Usikker på om den vil ligge an mot ‘lokket’.

Link to post

@Fantino Jeg har plassert 200A JK-BMS på en plate over cellene og så er det tett lokk på batterikassen over der igjen. Dermed er elektronikken beskyttet, men det er ingen ventilasjon i kassen.


Ved lading kortvarig med omlag 90A og kontinuerlig omlag 60A har jeg observert MOS-temperatur på omlag 10 grader høyere enn celletemperaturen, ikke mer. Jeg har dog ikke testet med høyt forbruk opp mot BMS-ens kapasitet, mulig at temperatur kan bli en utfordring da.

Viksund 340 St. Cruz: Tre-roms fritidsbolig med to terasser og fleksibel beliggenhet.



2009 - 0000: Viksund 340 St.Cruz Fly m/VP D6-370/HS80AE

2003 - 2009: Halco 29 Offshore Fly m/VP 41B/290DP

Link to post
Brigg skrev 57 minutter siden:

@Fantino Jeg har plassert 200A JK-BMS på en plate over cellene og så er det tett lokk på batterikassen over der igjen. Dermed er elektronikken beskyttet, men det er ingen ventilasjon i kassen.


Ved lading kortvarig med omlag 90A og kontinuerlig omlag 60A har jeg observert MOS-temperatur på omlag 10 grader høyere enn celletemperaturen, ikke mer. Jeg har dog ikke testet med høyt forbruk opp mot BMS-ens kapasitet, mulig at temperatur kan bli en utfordring da.


Det høres veldig betryggende ut. Har lagt opp til god overkapasitet på BMS med 300A på pakken som server 1200VA inverter og 200A på forbruk ellers der dieselvarmer er største forbruker, egentlig mest med tanke på mulig ladepeak med 140A dynamo, men hva den reelt gir er en annen sak.

Link to post
  • 4 uker senere...

Da er endelig 4 x 628 Ah MB56 og 4 x 314 Ah MB31 dukket opp fra nkon.nl, så er en slags kontinuerlig julekveld her nå.. Driver og mekker et eget system for overvåkning og styring, begynte med Victron MPPT. Store og små skjær i sjøen hele tida, nå byttes Huawei E5786 fra 2015 ut med Teltonika RUT271 5G router. Har begynt å balansere celler men tar jo litt tid med en 5A lader beregnet for RC helikopter 😄



IMG_6304.jpeg.fd8d54034fe9ea40554e94a57762ff5b.jpegIMG_6297.jpeg.46dfe22bde1df38a2a927b533342c163.jpegIMG_6262.jpeg.fd82ea21570a1176d048b831c60d01f1.jpegIMG_6261.png.6890a4a6cfc100d3226c77b8798bde82.pngIMG_6177.jpeg.0335d369f0cbe0bc9c15bf951351544c.jpegIMG_6176.jpeg.2feaecccffe15582cc7e9c26046f551b.jpegIMG_6055.png.d3a1860a680b4b763958dbf9da87a46d.pngIMG_6040.jpeg.55b690340370c4b207542348b662505e.jpegIMG_6032.png.1fcb5c8d746debc71124b930e12313a7.png



Link to post

Er det nødvendig å styre med balansering før batteriet sattes sammen? Mine 12 314 Ah celler fra Nkon hadde ved ankomst lik spenning med fire desimaler etter komma. Og kanskje flere desimaler også, men multimeteret viser ikke flere.

Viksund 340 St. Cruz: Tre-roms fritidsbolig med to terasser og fleksibel beliggenhet.



2009 - 0000: Viksund 340 St.Cruz Fly m/VP D6-370/HS80AE

2003 - 2009: Halco 29 Offshore Fly m/VP 41B/290DP

Link to post

Har stilt meg selv og min gode venn Gemini (Google) samme spørsmålet og er for feig til å la være 😄 På 314 Ah ankom cellene med Max avvik 0.005V, 0.001V på 628 Ah. Men akkurat det betyr ingenting, for avvviket dukker ikke opp før på toppen har jeg erfart. Den lille RC laderen tar de til 3.6V og så går de i kassen så prøver jeg å lade videre med vanlig lader og BMS med balansering så får jeg se. Har vel tenkt å sette den eksterne frakoplingen av lading på 14.4V, mao 3.6V cellespenning, så får BMS ligge inne med 3.65V.

Link to post
